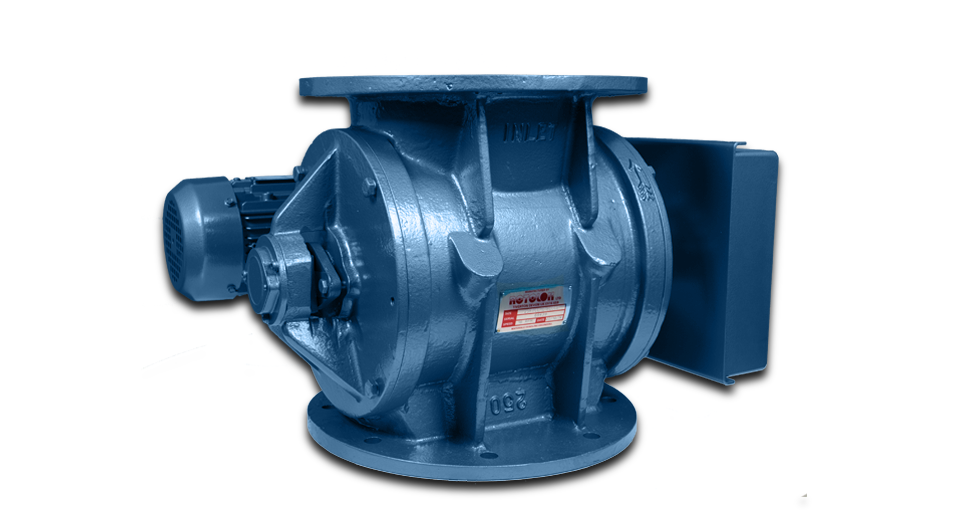

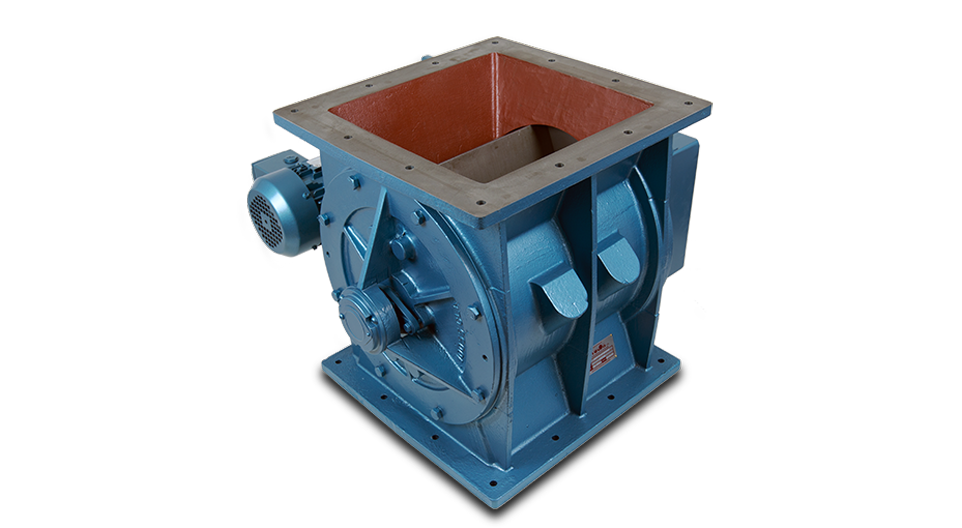

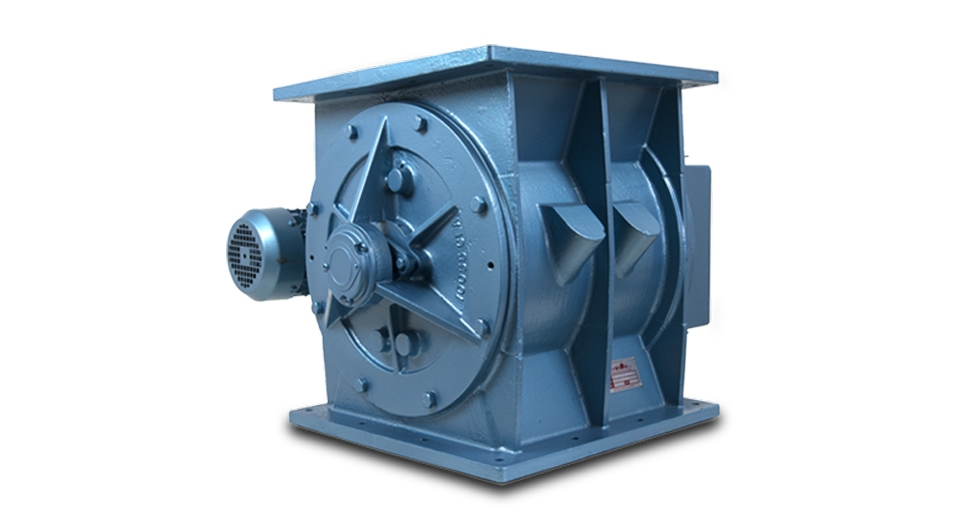

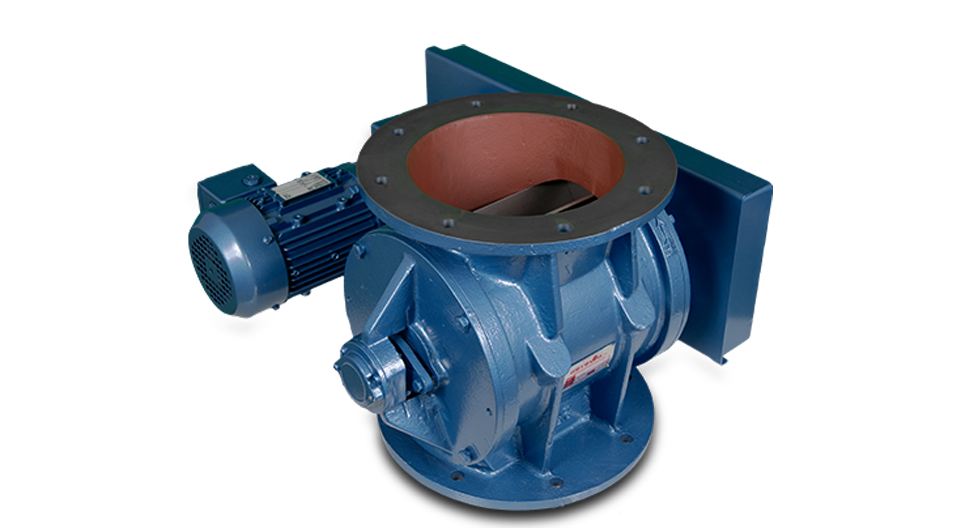

La fonction première d’une écluse rotative est de réguler le débit d’un produit entre deux enceintes tout en conservant une bonne étanchéité à l’air. Le produit est le plus souvent un pulvérulent sec ou un granuleux.
- Les écluses jouent un rôle essentiel en matière de dépoussiérage qu’il s’agisse de cyclones ou de manches filtrantes de manière à ce que les rendements élevés de dépoussiérage puissent être conservés. Les écluses rotatives sont fréquemment utilisées dans le domaine du transport pneumatique en phase diluée, où le produit est introduit de à débit régulier dans une tuyauterie de transport pneumatique sous pression tout en réduisant au minimum la fuite d’air.
- Toutes nos écluses rotatives standards sont usinées avec précision pour des tolérances affinées et un minimum d’excentricités.
- Les différentiels de pression vont jusqu’à 1.5 bar et la température jusqu’à 400 ° C.
- Nous avons également des sas alvéolaires spéciaux qui permettent de supporter des températures allant jusqu’à 900 °C et des pressions jusqu’à 10 bar.
- Si votre application nécessite de telles contraintes contactez-nous.
- Les écluses et sas rotatives Rotolok sont certifiés aux normes ATEX
CARACTÉRISTIQUES PRINCIPALES
- Nombre maximum de pales en contact avec le corps sans affecter le débit

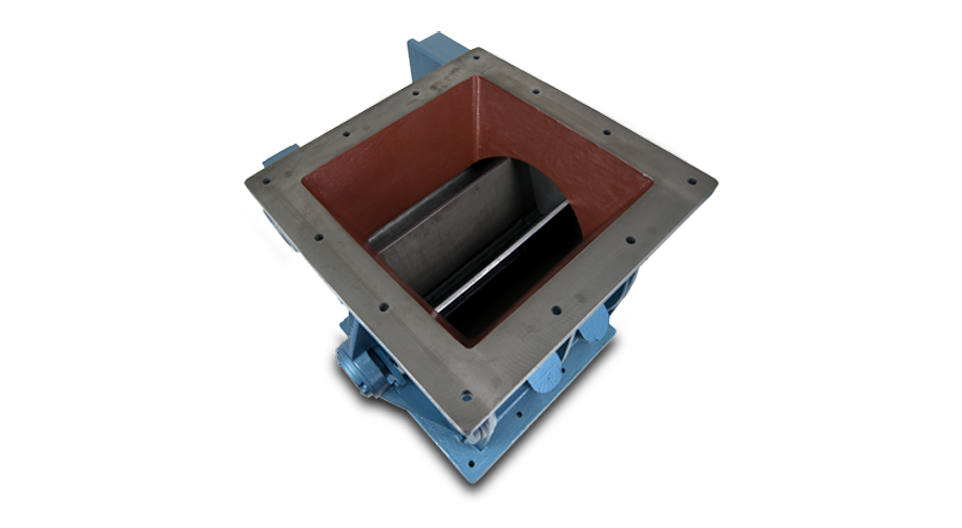

- Une large ouverture à l’entrée de la vanne permettant d’optimiser au mieux l’efficacité du remplissage des alvéoles (forme conique sans contre pente)
- Dégagement minimum aux extrémités du rotor et sur les côtés avec le corps
- Corps robuste suffisamment raidi pour éviter toute distorsion
- Diamètre d’arbre important minimisant sa flexion
- Roulements extérieurs pour éviter toute contamination
- Joints de type presse-étoupe
- Vitesse maximale de la vanne à 25 tr/min - prolongeant la durée de vie et assurant un bon débit
- Usinage de précision des composants
SPECIFICATIONS
- CORP : Fonte, Acier Inoxydable 304, 316, 316L ou Aluminium moulé et usiné.
- FLASQUES : Fonte, Acier Inoxydable 304, 316, 316L ou Aluminium moulé et usiné avec plot de centrage sur le corps pour un meilleur alignement
- ROTOR : Construction mécano soudé en acier ou acier inoxydable
