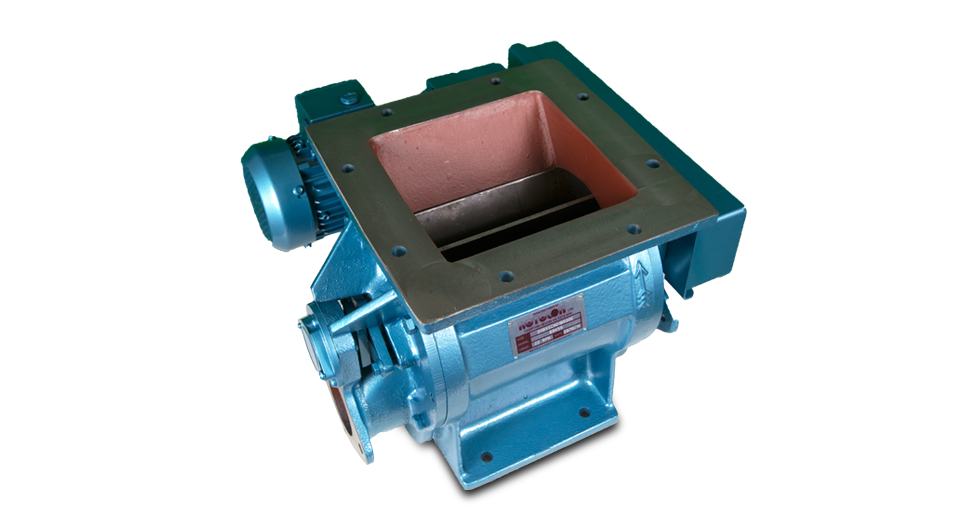

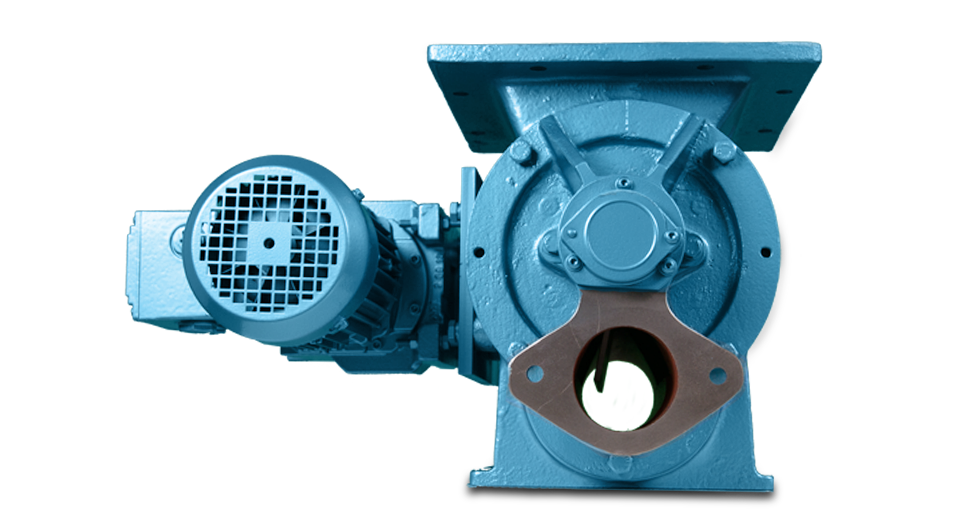

Ecluse de soufflage pour le transport pneumatique

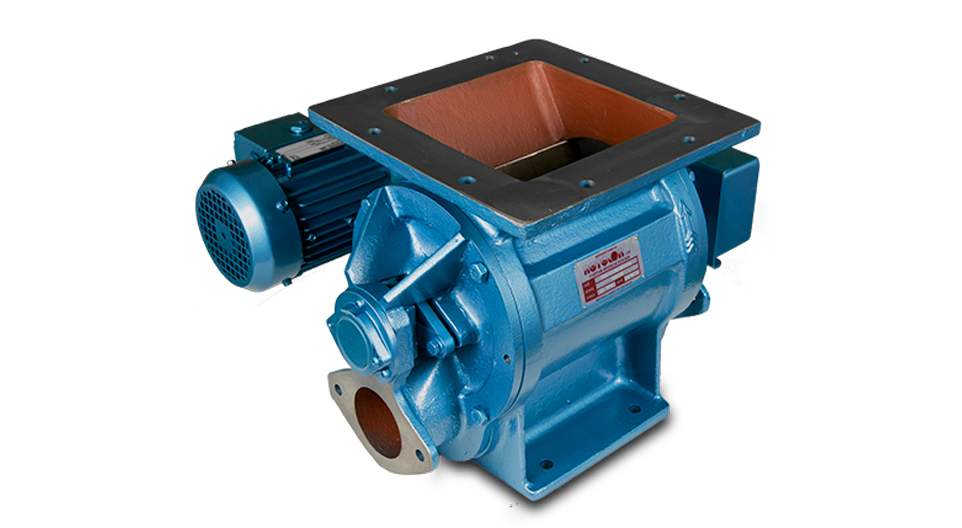

Ecluse de soufflage pour le transport pneumatique_2

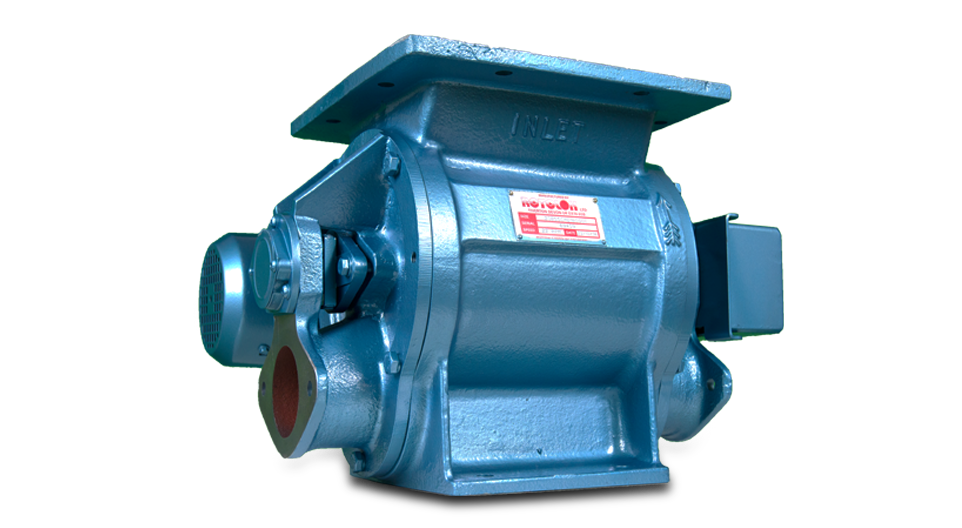

Ecluse de soufflage pour le transport pneumatique_3

Les écluses de soufflage ont été créées pour répondre aux besoins spécifiques du transport pneumatique et viennent en complément normal de l’écluse rotative. Ces deux équipements étant utilisés pour réguler le débit de poudre sèche, poussière ou granulé, tout en conservant l’étanchéité.

Toutefois, l’écluse de soufflage présente des avantages particuliers pour le spécialiste, car elle permet l’introduction d’air de transport à haute pression à l’intérieur du corps de l’écluse et de l’alvéole du rotor permettant d’avoir un meilleurs rendement avec une chute de pression très faible.
Ceci est réalisé grâce à un plus grand nombre d’alvéoles qui sont en contact pendant des périodes plus longues avec le corps de l’écluse, ce qui entraine moins de fuite d’air.
Grâce au soufflage dans le rotor, chaque alvéole du rotor est complètement vidée.
La gamme Rotolok d’écluses de soufflages est de construction robuste, avec un soin tout particulier sur les tolérances restreintes et des excentricités minimales, ce qui rend ces équipements adaptés à la plupart des applications de transport pneumatique.
Cette écluse permet également d’éviter des colmatages dans le rotor qui est constamment « nettoyé » par l’air de soufflage.

CARACTÉRISTIQUES PRINCIPALES

Nombre maximum de pales en contact avec le corps sans affecter le débit
Rationalisation de l’entrée et de la sortie de l’air de transport par la vanne
Une large ouverture à l’entrée de la vanne permettant d’optimiser au mieux l’efficacité du remplissage des alvéoles (forme conique sans contre pente)
Conception compacte réduisant la hauteur
Jeux mécaniques minimum entre le rotor et les flasques/ corps
Corps robuste et suffisamment raidi pour éviter toute distorsion
Diamètre d’arbre important minimisant sa flexion
Roulements extérieurs pour la non-contamination - options pour température élevée
Joints de type presse-étoupe avec possibilité d’injection d’air
Usinage de précision des composants moulés (corps, flasques)

SPECIFICATIONS
CORPS

Fonte, Acier Inoxydable moulé et usiné

FLASQUES

Fonte, Acier Inoxydable moulé et usiné avec plot de centrage sur le corps pour un meilleur alignement

ROTOR

Construction mécano soudé en acier ou acier inoxydable

ROULEMENT A BILLES

Graissé à vie en option roulement à billes haute température pour 400°C maxi

ENTACHEITE D’ARBRE

Presse étoupe PTFE

COMMANDE

Piloté par motoréducteur avec transmission par pignon à moyeu amovible et chaine sous carter fermé ou Transmission directe en ligne directe ou arbre creux
