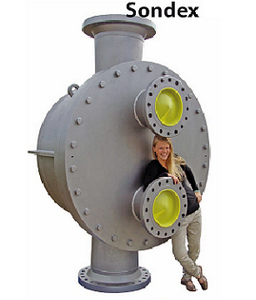

Échangeur thermique tres haute pression - haute temperature sps
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par CLIMAVIV
En savoir plus
Description
Plaques SONDEX SPS
Formage haute précision par presses SONDEX
Plaques nervurées hautes performances
Transfert thermique élevé
Ecoulement hautement turbulent
Haute qualité de matériaux
Haute qualité des soudures laser
Alimentation parfaite des plaques
Absence de zones mortes
Résistance des plaques
Le faisceau de plaques
Faisceau monobloc amovible
Faisceau dilatable
Faisceau nettoyable manuellement
Durée de vie élevée
Construction :
Les plaques circulaires nervurées sont alternativement soudées sur leur pourtour et leurs ouvertures pour former un faisceau de plaques soudées. Ce faisceau est introduit dans une virole. Une plaque tubulaire boulonnée permet de fixer le faisceau de plaques à la virole.
Le circuit interne alimenté par les raccords repérés B circule à contre-courant du circuit externe alimenté par les raccords repérés A.
Léchangeur à plaques soudées SONDEX SPS cumule la résistance de léchangeur tubulaire avec les performances thermiques de léchangeur à plaques.
Avantages :
Prix (gain de 20 à 50%)
Construction ultra-compacte (de l'ordre de 10 fois plus compacte quun tubulaire et 3 fois plus quun plaque et joint)
Manutention, installation et maintenance aisée en locaux techniques (salle des machines, locaux techniques, passages de portes, etc.)
Nettoyage manuel du circuit externe par démontage du faisceau de plaques
Dilatation possible du faisceau de plaques (en diamètre et en longueur)
Pression de service élevée (+25bars en série, +40bars en option)
Température de service élevée (+250°C)
Matériaux :
Plaques
AISI316 (std)
Titane (option)
Virole
Acier (std)
Inox (option)
Applications :
Chauffage urbain
Eau surchauffée
Vapeur
Réfrigération
Produits chimiques
Etc.
Fabrication et essais sous pression en conformité avec la réglementation
DESP97/23/CE
Domaine d'utilisation:
Les applications de la gamme Sondex des soudées échangeurs de chaleur sont très grandes, comme il ressort de
Ci-dessous la liste des applications possibles des unités.
• Chauffage urbain
• Les centrales électriques
• Traitement chimique
• Les industries de l'acier
• Les industries de papier
• Les industries pétrolières et gazières
• industries pétrochimiques
• applications marines
• Les industries du sucre
• Les industries des huiles végétales
• Chauffe-CIP dans les usines alimentaires et laitières
• Réfrigération
Formage haute précision par presses SONDEX
Plaques nervurées hautes performances
Transfert thermique élevé
Ecoulement hautement turbulent
Haute qualité de matériaux
Haute qualité des soudures laser
Alimentation parfaite des plaques
Absence de zones mortes
Résistance des plaques
Le faisceau de plaques
Faisceau monobloc amovible
Faisceau dilatable
Faisceau nettoyable manuellement
Durée de vie élevée
Construction :
Les plaques circulaires nervurées sont alternativement soudées sur leur pourtour et leurs ouvertures pour former un faisceau de plaques soudées. Ce faisceau est introduit dans une virole. Une plaque tubulaire boulonnée permet de fixer le faisceau de plaques à la virole.
Le circuit interne alimenté par les raccords repérés B circule à contre-courant du circuit externe alimenté par les raccords repérés A.
Léchangeur à plaques soudées SONDEX SPS cumule la résistance de léchangeur tubulaire avec les performances thermiques de léchangeur à plaques.
Avantages :
Prix (gain de 20 à 50%)
Construction ultra-compacte (de l'ordre de 10 fois plus compacte quun tubulaire et 3 fois plus quun plaque et joint)
Manutention, installation et maintenance aisée en locaux techniques (salle des machines, locaux techniques, passages de portes, etc.)
Nettoyage manuel du circuit externe par démontage du faisceau de plaques
Dilatation possible du faisceau de plaques (en diamètre et en longueur)
Pression de service élevée (+25bars en série, +40bars en option)
Température de service élevée (+250°C)
Matériaux :
Plaques
AISI316 (std)
Titane (option)
Virole
Acier (std)
Inox (option)
Applications :
Chauffage urbain
Eau surchauffée
Vapeur
Réfrigération
Produits chimiques
Etc.
Fabrication et essais sous pression en conformité avec la réglementation
DESP97/23/CE
Domaine d'utilisation:
Les applications de la gamme Sondex des soudées échangeurs de chaleur sont très grandes, comme il ressort de
Ci-dessous la liste des applications possibles des unités.
• Chauffage urbain
• Les centrales électriques
• Traitement chimique
• Les industries de l'acier
• Les industries de papier
• Les industries pétrolières et gazières
• industries pétrochimiques
• applications marines
• Les industries du sucre
• Les industries des huiles végétales
• Chauffe-CIP dans les usines alimentaires et laitières
• Réfrigération
