Ébavureuse COSTA - MD

Gamme de centres universels pour l'ébavurage et la finition de pièces COSTA type MD.

Ces machines universelles sont particulièrement adaptées pour l'ébavurage, arrondis de bords et polissage de pièces poinconnées, cisaillées ou découpées au laser / plasma / jet d'eau, qu'elles soient métalliques ou non-métalliques.

La gamme des centres MD de COSTA présente 3 machines construites avec des éléments portants tubulaires en acier, offrant une forte rigidité. Les moteurs, positionnés à l'intérieur de la structure, dans une zone protégée, permettent grâce aux courroies trapézoidales et aux poulies (équilibrées individuellement) la transmission aux unités de travail. Dans cette gamme il y a :

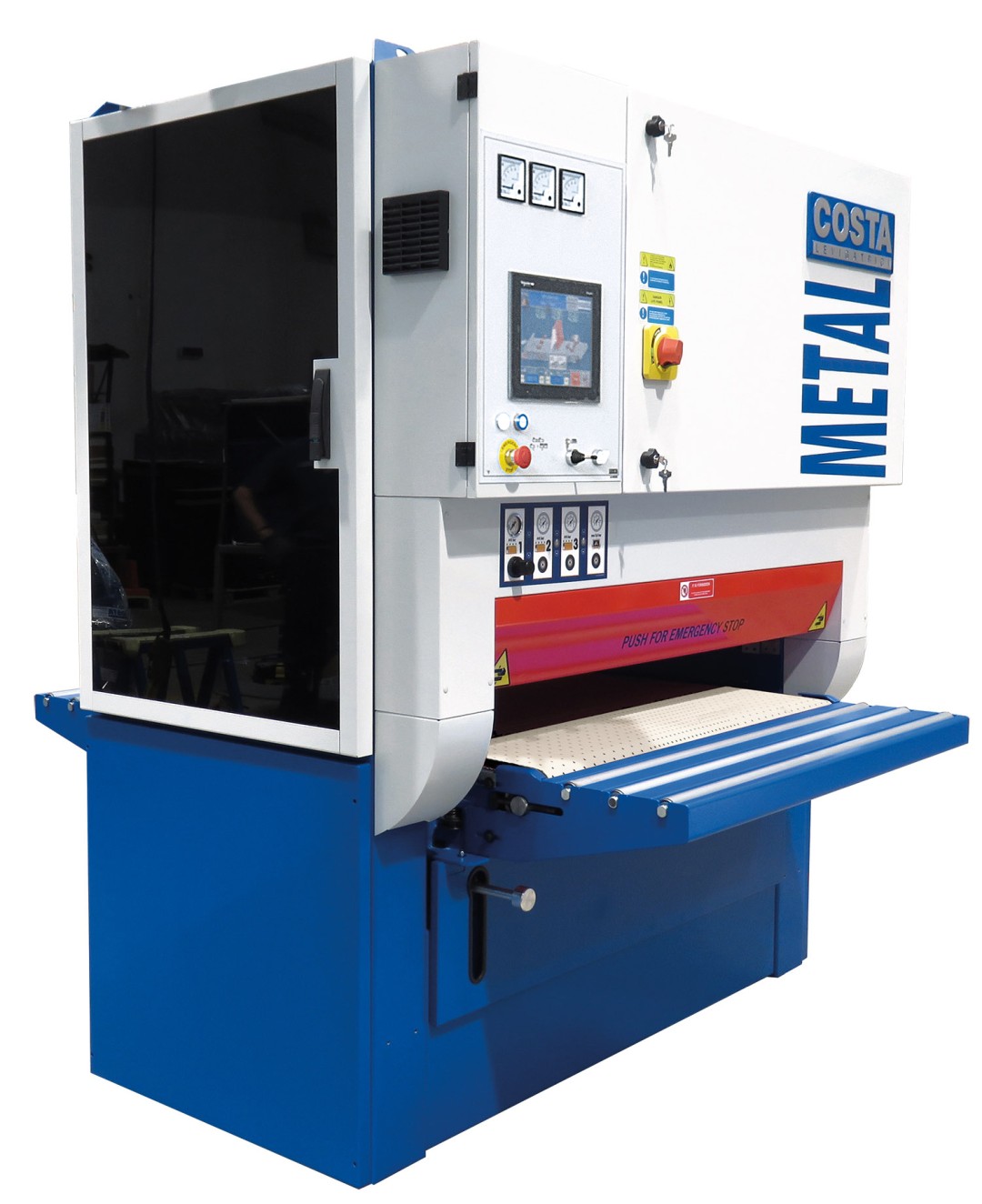

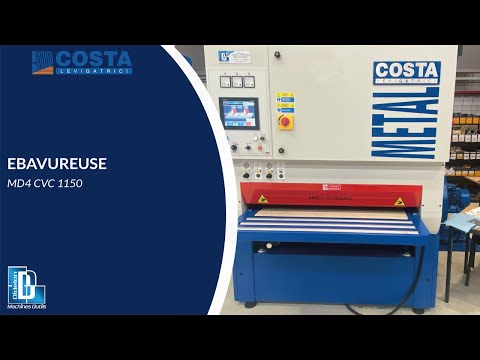

Le centre universel MD4. De construction modulaire, Il peut être adapté à votre production, notamment en y insérant des unités de travail adaptées pour chaque application. La structure est conçue pour recevoir jusqu'a 3 unités de travail ainsi qu'une unité complémentaire externe. Ce centre est proposé avec :

• Une hauteur de table variable.
• Largeur de travail de 1150 mm pouvant supporter des charges allant jusqu'a 300 kg.
• bandes abrasives de longueur 2200 mm

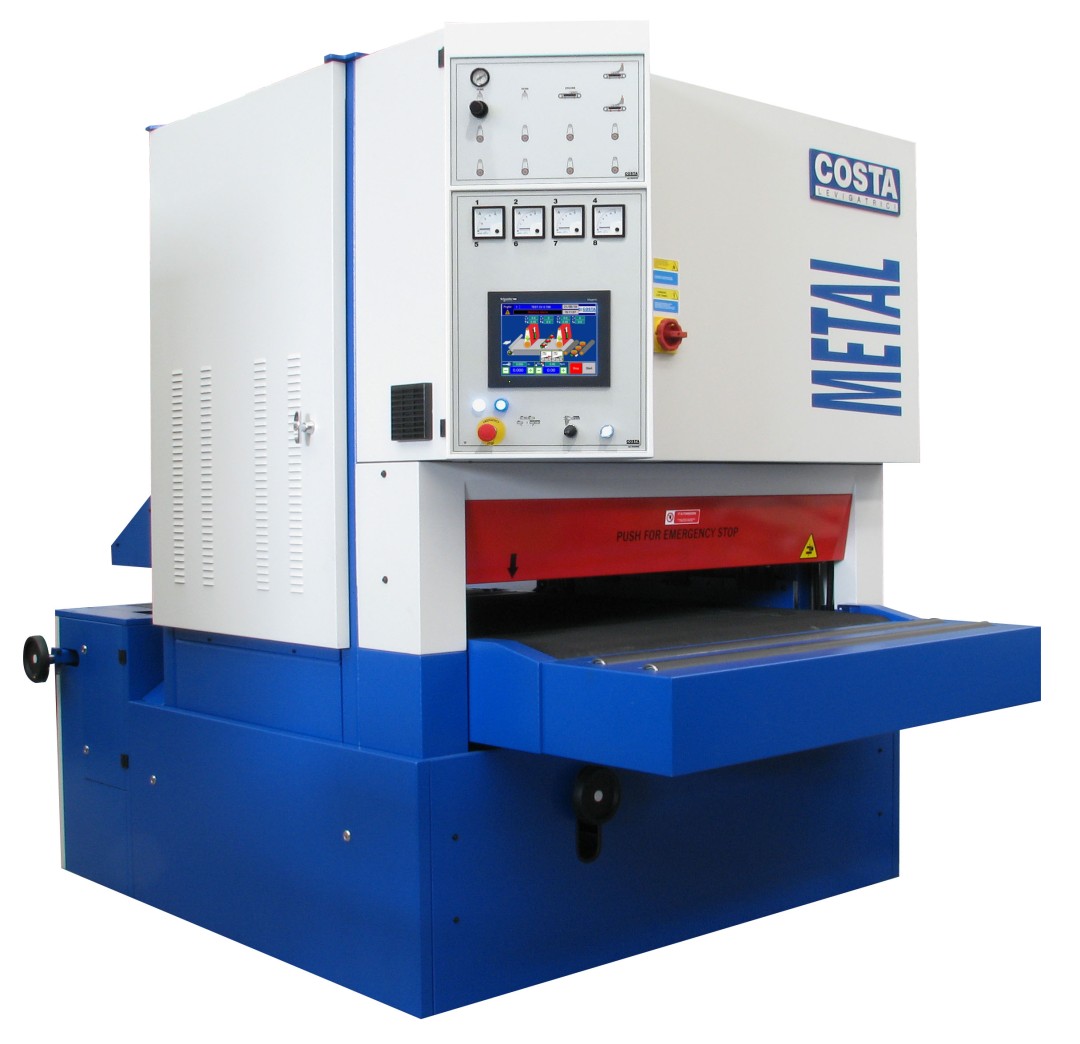

Le centre universel MD5. Comme le MD4, sa construction est modulaire permettant d'y ajouter jusqu'a 3 unités de travail ainsi qu'une unité complétaire externe. La très grande rigidité de la structure et du système d'entrainement de cette machine, alliée à des caractéristiques mécaniques et electroniques de pointe, en font une installation optimisée  pour toutes vos applications. Ce centre est proposé avec :

• Une hauteur de table constante, pour des opérations en ligne et pour le travail de pièces de grandes dimensions.
• Largeur de travail de 1350 mm pouvant supporter des charges allant jusqu'a 400 kg.
• Bandes abrasives de longueur 2620 mm

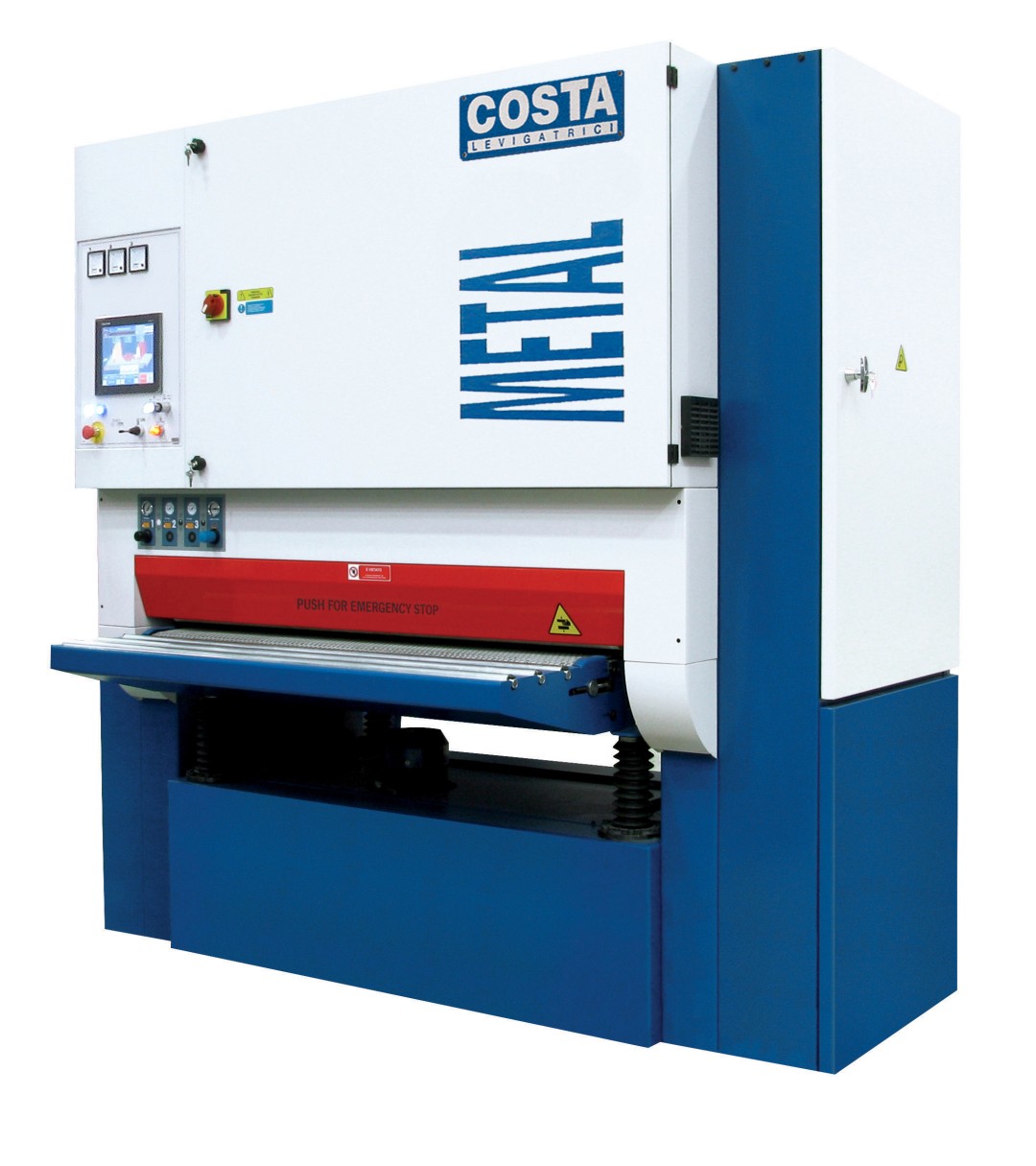

Le centre universel MD6. Bénéficiant des mêmes qualités que les centres MD4 et MD5, le centre universel MD6 peut recevoir une unité supplémentaire, soit 4 unités de travail et une unité complémentaire externe. Ses caractéristiques structurelles optimisées lui permettent de recevoir de fortes charges et ainsi s'adapter confortablement à votre production. Ce centre est proposé avec :

• Une hauteur de table constante, pour des opération en ligne et pour le travail de pièces de grandes dimensions
• Une largeur de travail de 1350 mm pouvant supporter des pièces allant jusqu'a 500kg
• Bandes abrasives de 2620 mm, ce qui garanti une durée de vie plus importante et une finition uniforme, réduisant ainsi le coût des consommables.

Pour optimiser la gamme des centres MD et ainsi en faire des machines de haute production, COSTA a développé de nombreux équipements communs à toute la gamme, notamment :

• Un système de dépression avec pompe à vide sous chaque station de travail pour la bonne tenue des pièces de petites dimensions / glissantes
• Un rouleau palpeur d'entrée pour contrôle automatique des surépaisseurs. Ce dispositif de sécurité arrête le tapis et relève les unités de travail pour prévenir tout dommage.

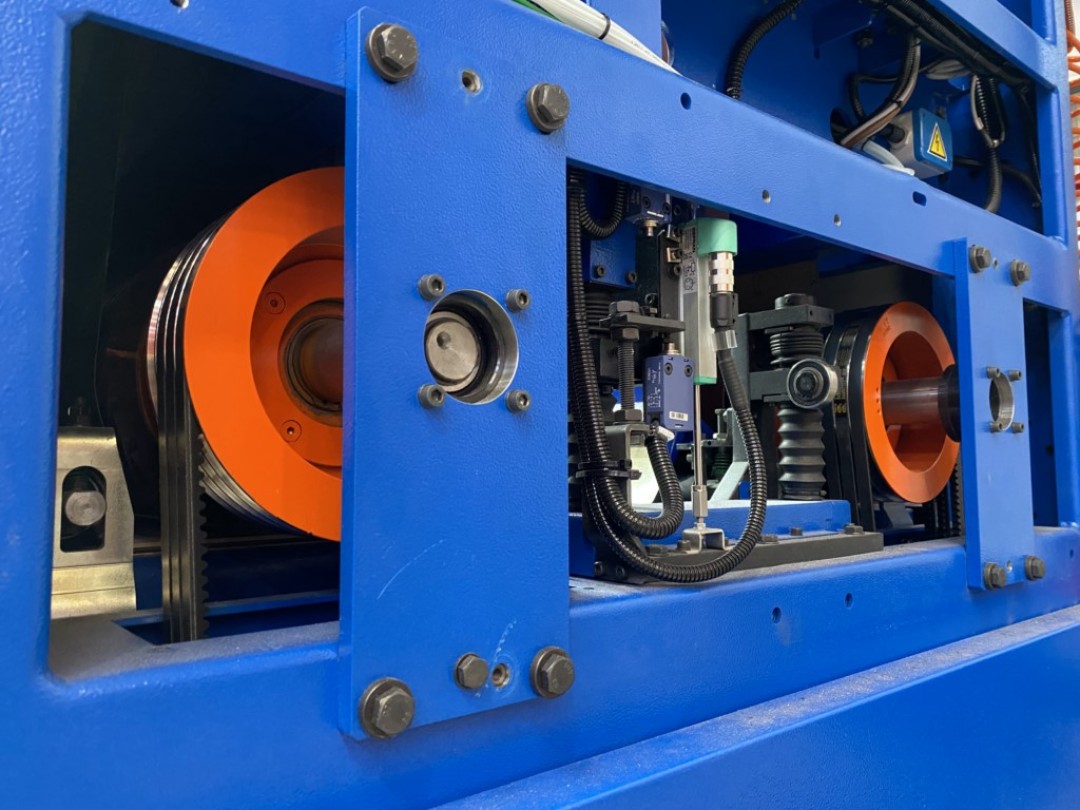

• Un entrainement des unités de travail par moteur situé en partie basse de la machine avec entrainement par courroie trapézoïdale et système de tension mécanique / pneumatique
• Un panneau de commande électromécanique situé sur la façade avant de la machine pour controler chaque moteur. Ces moteurs sont équipés d'un ampèremètre, permettant de visualiser la puissance utilisée pour chaque unité de travail.
• Une visualisation de l'épaisseur sur un affichage numérique avec une résolution au dixième.
• Un potentiomètre pour régler la vitesse du tapis d'entrainement.
• Différentes unités de travail adaptables selon votre prodcution :
  • Une station de travail avec bande abrasive entrainée par un cylindre caoutchouc spécial Ø 200/330 mm résistant à l'huile et à la chaleur, avec réglage mécanique de la hauteur en fonction de l'epaisseur des grains de bande choisis. l'oscillation de la bande est commandée par photocellule. Cette station est équipée de buses de nettoyages oscillantes pour nettoyer la bande abrasive.
  • Une station de travail avec patin électronique composé d'un dispositif d'identification de la forme géométrique de la pièce à ébavurer. Commandé par un automate qui déclenche une série de segment pneumatiques (Segments de 33 mm ou 16 mm de largeur) appliquant la pression nécessaire sur la bande abrasive, uniquement sur le pourtour de la pièce. Permet l'ébavurage perimetral et le polissage de pièces déformées et/ou inégales
  • Une station de travail XVS avec un groupe de brosses verticales tournant à grande vitesse (pilotée par variateur) et oscillant latéralement. la combinaison de la rotation des brosses et l'oscillation permet d'obtenir un ébavurage parfait dans toutes les directions. Cette station est idéale pour les opérations d'ébavurage, retrait d'oxyde, rayonnage de bords. La flexibilité des brosses permet une élimination efficace des bavures même sur pièces embouties, filmées ou revetues (galva, zinc, prélaquées..) Cette unité est extractable afin de simplifier le changement des brosses le cas échéant

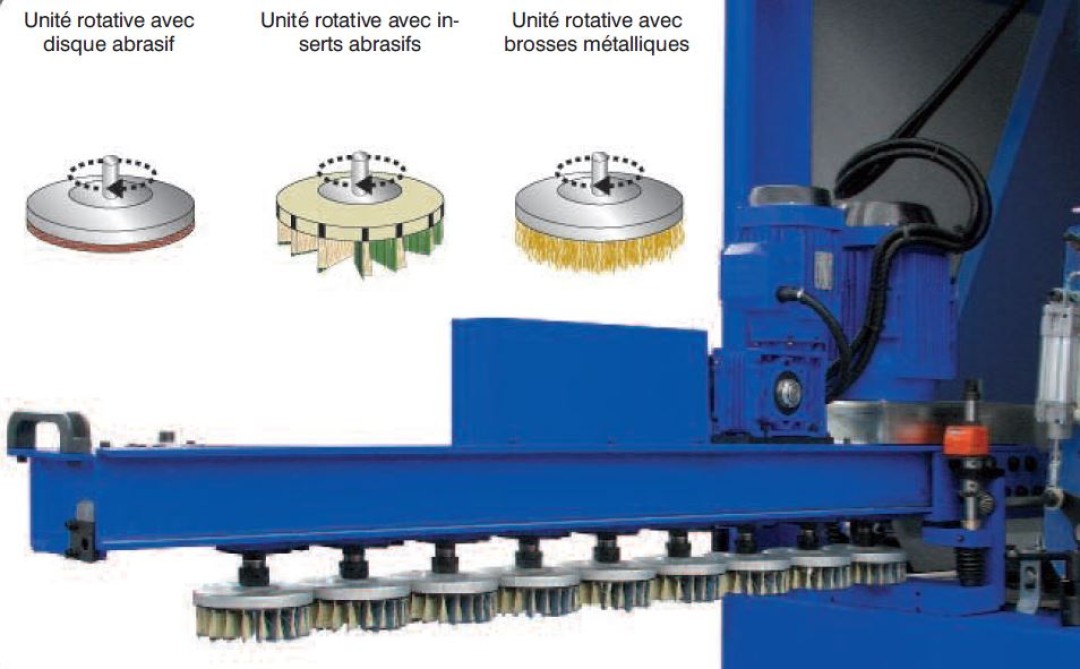

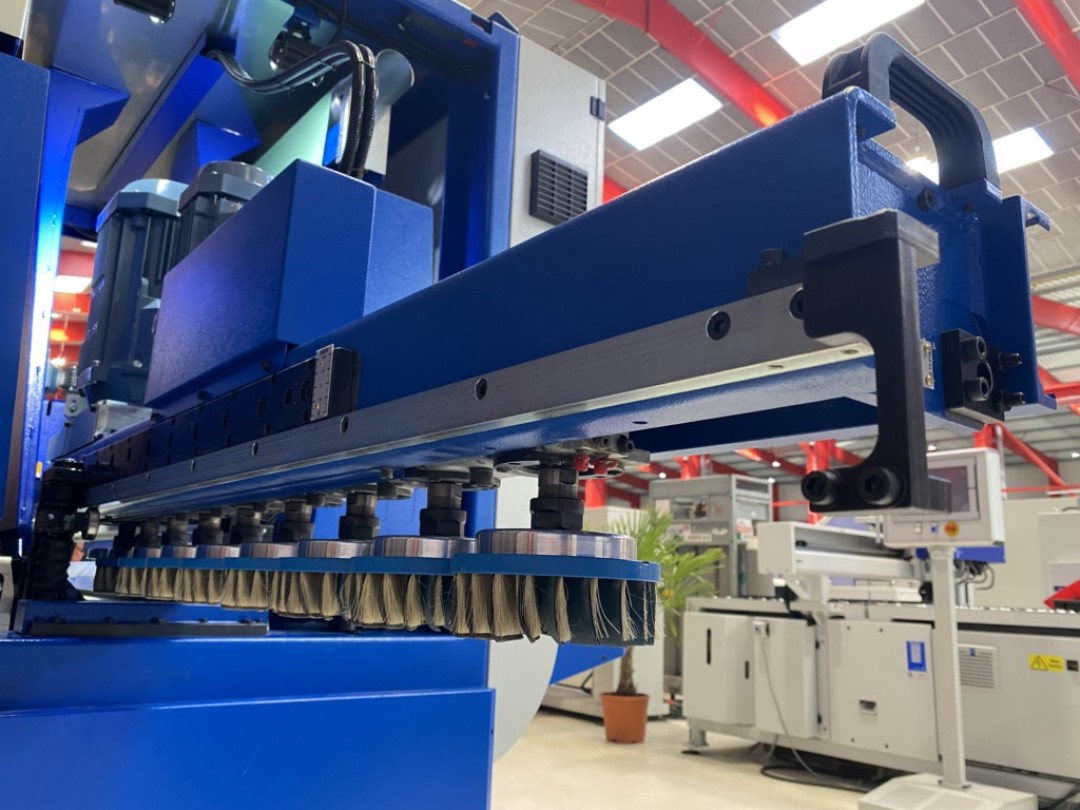

  • Une station de travail avec des brosses orbitales (planétaires). Chaque brosse est en rotation sur son axe vertical mais aussi selon un axe formé par un groupe de 3 brosses générant un mouvement orbital. L'ensemble se déplace transversalement afin de garantir un rayonnage homogène des arêtes.
  • Une dernière station de travail avec une brosse longitudinale Ø180 mm avec réglage manuel et une lecture mécanique des épaisseurs. Dispositif d'oscillation latérale à haute fréquence disponible en acier, inox, tynex, inserts interchangeables.
  • Chaque unité est équipée d'un frein à disque pneumatique pour un arrêt d'urgence en quelques secondes.

La gamme des centres MD de COSTA peut aussi être élargie grâce à des équipements optionnels :

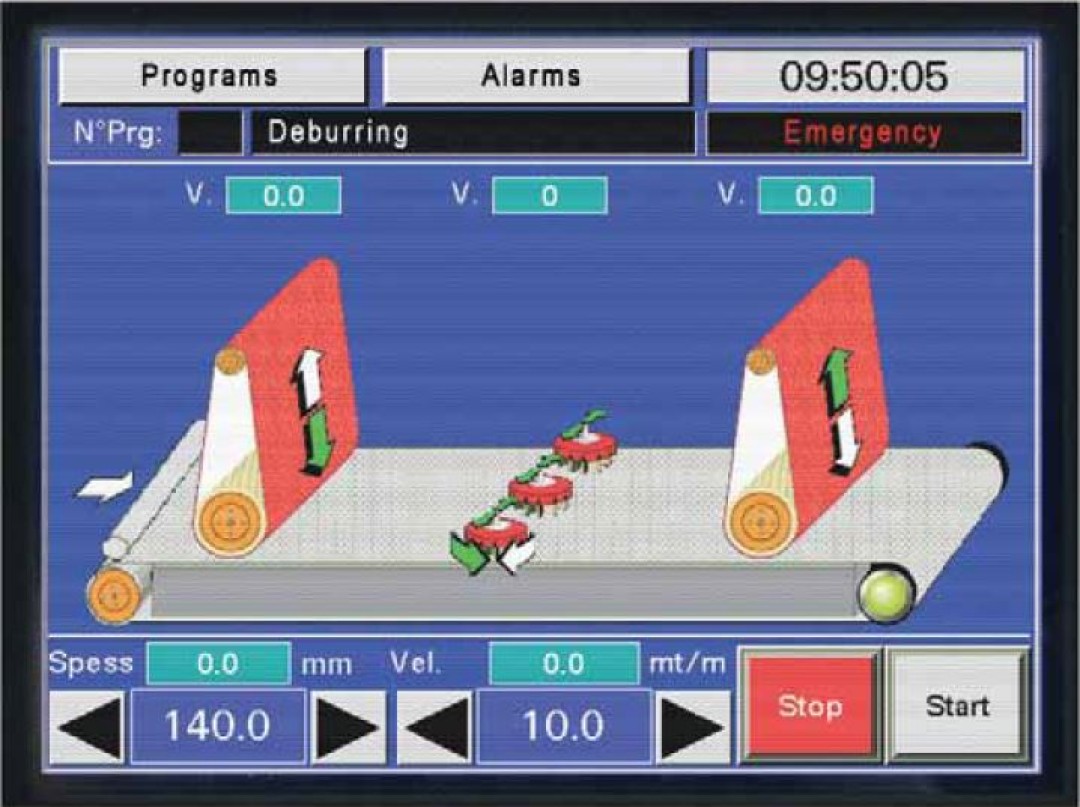

• Un automate de programmation avec écran tactile 10'' permettant de réaliser et visualiser les différents réglages machines. Il permet de sotcker jusqu'à 250 programmes pièces
• Réglage électronique de la position des rouleaux type "C20"
• Réglage électronique de l'unité de travail XVS (Brosses verticales)
• Téléservice pour écran tactile
• Installation d'un système de traitement d'air pour évacuer la poussière par une hotte aspirante puis transmise au filtre d'aspiration
