Dst2 - moteur à aimant permanent - baumuller - démarre à 325 nm

Moteurs à couple élevé DST2
Les concepts de machines actuels doivent remplir des exigences strictes. En plus de l'amélioration de la productivité et de la disponibilité, ainsi que de l'augmentation de l'efficacité énergétique, le système d'entraînement doit permettre des réductions de coûts. Mais avec des transmissions nécessitant une maintenance importante et des moteurs standard ou des systèmes hydrauliques inefficaces, ces objectifs ne sont pas remplis.
Un moteur à couple élevé est un entraînement direct électrique à plusieurs pôles avec un couple très élevé. Par rapport à une combinaison moteur-transmission, un moteurs à couple élevé peut augmenter la productivité de la machine tout en réduisant les coûts d'exploitation/d'énergie.

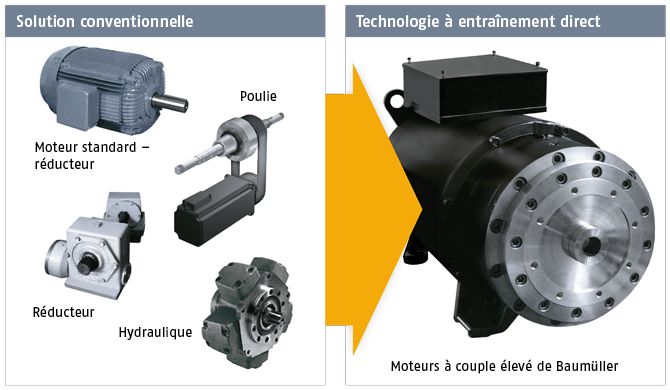

Technologie d'entraînement direct puissante avec jusqu'à 60 000 NmLa technologie d'entraînement sans engrenages offre des avantages décisifs comme alternative pour la combinaison moteur-transmission et les systèmes hydrauliques. Les coûts d'entretien réduits sans la transmission ou les systèmes hydrauliques, l'assemblage et la logistique simplifiés grâce au nombre réduit de composants et l'efficacité et la productivité élevées assurent l'attractivité des solutions d'entraînement sans engrenages.
Le spectre du couple démarre à 325 Nm et s'étend jusqu'à un couple de pointe de 60 000 Nm.
Baumüller est un pionnier dans le domaine des technologies d'entraînement direct et propose des servomoteurs à couple élevé dans sa gamme de produits depuis 1991.
Un large choix de moteurs à couple élevéAvec des moteurs à couple élevé dans les séries DST2, Baumüller propose une technologie d'entraînement sans engrenages puissante pour des solutions à faible maintenance et économiques en énergie. Les servomoteurs à couple élevé sont actuellement disponibles dans six dimensions entre 135 et 560, et selon la taille peuvent atteindre des vitesses allant jusqu'à 2 000 min-1 et un rendement de 1 150 kW.
En plus de la version à tige solide, les entraînements directs sont également disponibles de façon universelle avec une tige creuse ou un palier de butée intégré. Les différents designs des moteurs DST2 assurent un degré de liberté plus élevé dans la construction et permettent une intégration optimale du moteur dans le concept de la machine. Les moteurs à couple élevé DST2 offrent ainsi une solution optimale pour de nombreux types de machines dans différentes applications et constituent une alternative électrique aux applications hydrauliques.
Couple élevé pour un usage industrielAvec un couple maximum allant jusqu'à 60 000 Nm, les moteurs sont adaptés pour une utilisation dans différentes machines et des systèmes comme les servopresses, les extrudeuses et les broyeurs. Les moteurs à couple élevé à refroidissement par eau offrent des couples très élevés même à faible vitesse et impressionnent également avec des caractéristiques de fonctionnement effectives exceptionnelles, un design robuste et une surface de boîtier lisse qui n'est pas sensible aux accumulations de saletés.
Vos avantages en un coup d'oeil
Avec la technologie d'entraînement direct, vous bénéficiez de nombreux avantages, comme

• D'excellentes caractéristiques de fonctionnement fluide
• Une efficacité énergétique grâce au niveau d'efficacité élevé dans le groupe d'entraînement
• Des couples élevés à faible vitesse
• Un faible bruit
• Une unité de refroidissement par eau en acier inoxydable
• Une construction compacte et robuste
• Une surface lisse du boîtier, non sensible aux accumulations de saletés.
• Moteurs à couple élevé à aimant permanent
• Catégorie de protection IP54
• Encodeurs : Résolveur, SinCos (option),
• Encodeurs numériques (option)
• Autres encodeurs sur demande

Moteurs DST2 pour les extrudeusesLa dynamique de contrôle de précision du rotor assure un fonctionnement synchrone et une qualité constamment élevée.
Les entraînements directs économiques en énergie réduisent les coûts tout au long du cycle de vie de vos systèmes d'extrusion et permettent également une construction de machine compacte.
De nombreux leaders du marché misent sur les moteurs à couple élevé DST2 refroidis par l'eau de Baumüller pour alimenter une vis d'extrusion. L'entraînement direct à faible bruit sans engrenages a une structure compacte et offre un couple maximum à vitesse minimale. Sans les engrenages, la transmission et les courroies, une construction de machine plus compacte est possible avec des exigences d'entretien considérablement réduites. Ce qui est particulièrement important pour la technologie d'extrusion est que le moteur a un palier de butée intégré qui absorbe les forces axiales à retour survenant dans la section du processus.
Moteurs DST2 pour les machines de moulage par injectionDes délais de cycles courts, une précision maximale et des coûts d'énergie réduits
Chez de nombreux grands fabricants de machines de moulage par injection, les systèmes hydrauliques sont progressivement remplacés par la technologie d'entraînement sans engrenages de Baumüller. Nous nous basons sur notre vaste expérience dans ce secteur de marché et en collaboration avec vous nous développons des systèmes avec une très grande efficacité énergétique et une excellente productivité.
Moteurs DST2 pour les machines d'impressionDans le secteur des machines d'impression, Baumüller fait office de pionnier en tant que fabricant système avec la technologie d'entraînement direct. Alors que par le passé, les cylindres de rotation synchrones étaient généralement alimentés par un accouplement forcé via un engrenage rigide, aujourd'hui les fabricants misent de plus en plus sur la technologie d'entraînement direct de Baumüller et bénéficient des nombreux avantages.
Une solution hygiénique pour l'industrie des boissonsUne innovation dans la technologie d'entraînement avec le moteur à couple élevé extrêmement compact DST2 80, qui peut par exemple être utilisé comme entraînement pour les colonnes à roue crantée pour le transport des boissons dans les machines de remplissage dans l'industrie des boissons. L'entraînement direct est enveloppé de façon thermiquement étanche dans un conduit en acier inoxydable et impressionne par son très faible auto-échauffement et son nettoyage facile.
Une alternative puissante et propre pour les naviresLes moteurs à couple élevé DST2 sont certifiés par le Lloyd's Register et remplissent les exigences spécifiques de la navigation. Les entraînements directs à refroidissement par eau sont fabriqués selon la catégorie de protection IP 54, ne sont pas sensibles à l'accumulation de saletés et fonctionnent avec un faible niveau de bruit. Avec leur construction compacte et robuste, les moteurs occupent un minimum d'espace dans le compartiment moteur et sont bien adaptés pour les conditions difficiles sur l'eau

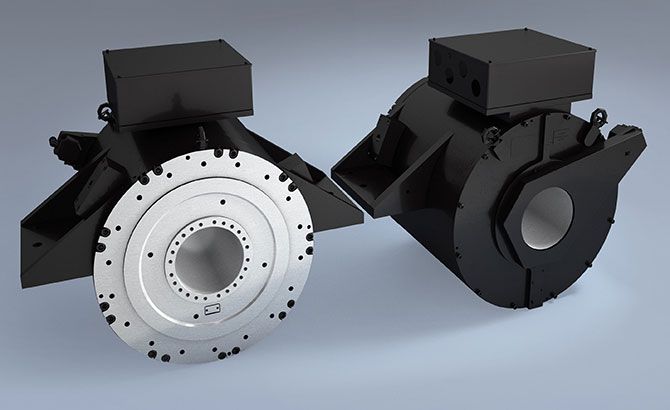

Les moteurs peuvent être commandés en option avec des montages sur des ailes. Ici, les pieds sont disposés de façon diamétrale sur le diamètre extérieur du moteur pour simplifier l'intégration dans la structure du navire. Les couples élevés, les bonnes propriétés de fonctionnement fluide et l'efficacité énergétique grâce à un haut niveau d'efficacité rendent les moteurs à couple élevé parfaitement adaptés pour les applications exigeantes. Étant donné que dans les entraînements de navires hybrides, contrairement aux navires à diesel, le couple total est déjà disponible dès le début dans la plage de vitesses rotative inférieure, la manoeuvrabilité est considérablement améliorée
