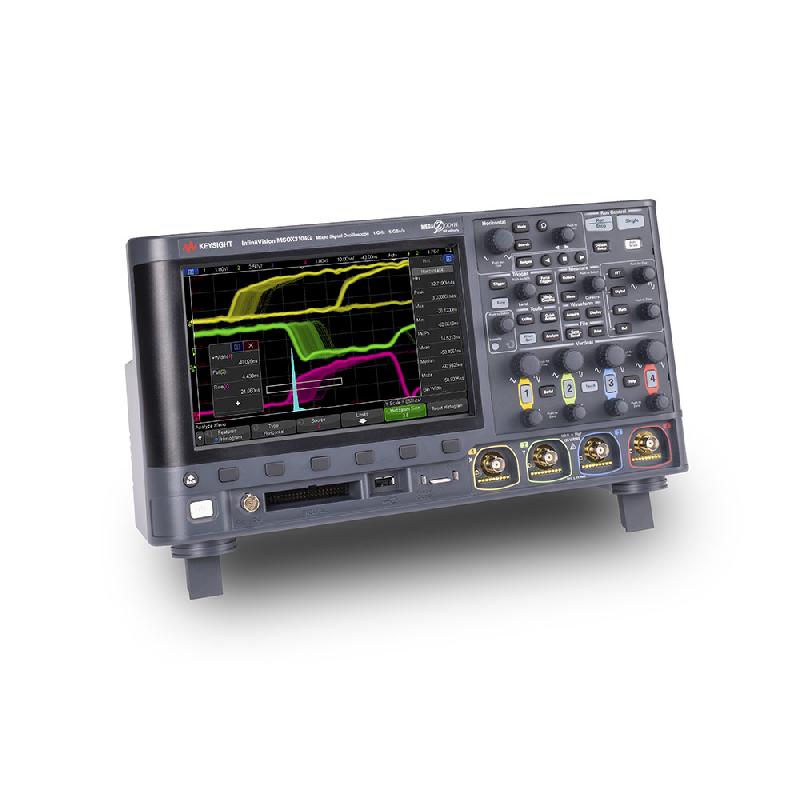

DSOX3014G | Oscilloscope numérique 4 voies 100 MHz, mémoire 2 MPts, 8 bits, écran tactile 8.5''

L'oscilloscope numérique Keysight DSOX3014G permet la visualisation des formes d'ondes avec une bande passante de 100 MHz, une fréquence d'échantillonnage maximal de 5 Géch/s, une résolution de 8 bits et un taux de rafraîchissement supérieur à 1 million de formes d'ondes par seconde.
Il dispose en standard de nombreuses fonctionnalités utiles à la visualisation et à l'analyse des signaux : déclenchements évolués avec le décodage des bus séries (I2C, SPI, UART/RS232/RS485, I2S, USB-PD), fonctions mathématiques avec FFT, 44 mesures automatiques, masques, histogramme, diagramme de Bode, fréquencemètre 8 digits, multimètre 3 digits, etc.
La navigation à travers les différents menus est facilitée par le large écran graphique tactile 8.5" (800 x 480 pixels) et par les boutons d'accès rapide aux fonctions. Il est possible de raccorder un clavier et une souris. Le serveur WEB intégré permet une commande à distance de l'instrument à partir d'un simple navigateur Web.
PRINCIPALES CARACTÉRISTIQUES :
• 4 voies analogiques
• Bande passante : 100 MHz
• Profondeur mémoire : jusqu'à 4 Mpts
• Fréquence d'échantillonnage : jusqu'à 5 Géch/s
• Résolution verticale : 8 bits
• Sensibilité : 1 mV/div à 5 V/div
• Base de temps : 5 ns/div à 50 s/div
• Taux de rafraîchissement élevé : 1 million de formes d'ondes/s
- Technologie MegaZoom IV smart memory ASIC
• Large écran tactile 8.5'' (800 x 480 pixels)
• Bouton d'accès rapide aux fonctions
• Générateur de fonctions arbitraires intégré 20 MHz
• 44 mesures automatiques avec histogrammes et curseurs
• Multimètre numérique 3 digits
• Compteur de fréquence 8 digits 1 GHz
• Analyse de réponse en fréquence (diagramme de Bode)
• Analyse de spectre FFT
• Analyse vidéo HDTV
• Déclenchement évolué multiprotocole
• Déclenchement sur zone temporelle
• Masques et test des limites
• Déclenchement et décodage bus série en standard (I2C, SPI, UART/RS232/RS485, I2S, USB-PD)
• Analyse de puissance (option D3000PWRB)
• Sauvegarde et rappel de configuration en mémoire
• Interfaces Ethernet, USB 2.0 Device/Host (USB TMC), WVGA (GPIB en option)
• Serveur Web intégré
• Support clavier et souris
Marque : KEYSIGHT
