![Ds-902 - centre de débit de profilés à renforcement - haffner_0](https://www.hellopro.fr/images/produit-2/4/4/2/ds-902-centre-de-da-bit-de-profila-s-a-renforcement-haffner-6681244.png)

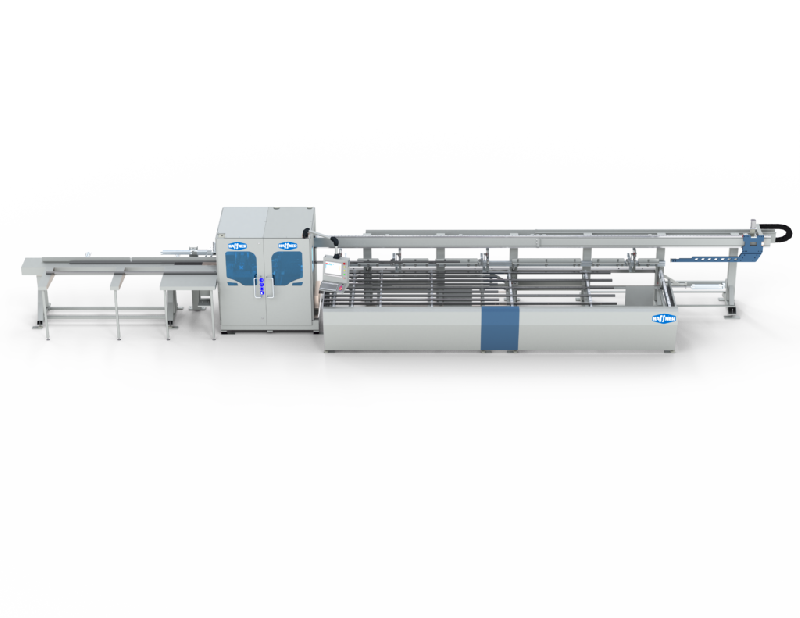

Ds-902 - centre de débit de profilés à renforcement - haffner
![Ds-902 - centre de débit de profilés à renforcement - haffner_0](https://www.hellopro.fr/images/produit-2/4/4/2/ds-902-centre-de-da-bit-de-profila-s-a-renforcement-haffner-6681244.png)
Description
Systèmes industriels avancés d'usinage de profilés à 4 axes CNC.
Empilage de 10 profilés. (max 6 000 mm de longueur)
Unité de découpe au plasma de haute technologie.
L'ouverture des fentes et le perçage des trous sont réalisés par l'unité de plasma et l'opération de coupe est réalisée par un groupe de poinçonnage sur des profilés de renforcement en acier.
Adopte un système de roulement linéaire de haute précision importé, des vis à billes, des crémaillères d'engrenage et un servomoteur pour assurer un mouvement régulier,
de positionnement et d'usinage de haute précision.
Identification des problèmes, solution et maintenance au moyen de connexions à distance.
Alimentation électrique : 400 V, 50 Hz
Puissance de sortie totale : 15 kW, 40 A
Consommation d'air : 300 l/min
Hauteur min. de profilé : 20 mm (0,79”)
Hauteur max. de profilé : 60 mm (2,36”)
Largeur de profilé min. : 20 mm (0,79”)
Largeur de profilé max. : 60 mm (2,36”)
Longueur de traitement de profilé min. : 330 mm (13”)
Longueur min. brute de profilé : 500 mm (19,69”)
Hauteur de machine : 2 150 mm (84,65”)
Longueur de machine : 13 360 mm (525,98”)
Largeur de machine : 2 645 mm (104,13”)
Poids de la machine : 3 750 kg (8 267,33 livres)
Empilage de 10 profilés. (max 6 000 mm de longueur)
Unité de découpe au plasma de haute technologie.
L'ouverture des fentes et le perçage des trous sont réalisés par l'unité de plasma et l'opération de coupe est réalisée par un groupe de poinçonnage sur des profilés de renforcement en acier.
Adopte un système de roulement linéaire de haute précision importé, des vis à billes, des crémaillères d'engrenage et un servomoteur pour assurer un mouvement régulier,
de positionnement et d'usinage de haute précision.
Identification des problèmes, solution et maintenance au moyen de connexions à distance.
Alimentation électrique : 400 V, 50 Hz
Puissance de sortie totale : 15 kW, 40 A
Consommation d'air : 300 l/min
Hauteur min. de profilé : 20 mm (0,79”)
Hauteur max. de profilé : 60 mm (2,36”)
Largeur de profilé min. : 20 mm (0,79”)
Largeur de profilé max. : 60 mm (2,36”)
Longueur de traitement de profilé min. : 330 mm (13”)
Longueur min. brute de profilé : 500 mm (19,69”)
Hauteur de machine : 2 150 mm (84,65”)
Longueur de machine : 13 360 mm (525,98”)
Largeur de machine : 2 645 mm (104,13”)
Poids de la machine : 3 750 kg (8 267,33 livres)
