Drivetwist - torsiomètre automatique - andilog
Description
Points forts:
Torsiomètre automatique jusqu'à 24Nm
Pilotage manuel par console et automatique par ordinateur
Contrôle de ressorts, friction, torsion, fixations...
Tracé de courbe, calculs automatiques, rapports et traçabilité complète
Pour réaliser une mesure de couple précise et répétitive, il est souvent nécessaire d'utiliser un banc de torsion. Le torsiomètre motorisé DriveTwist permet de réaliser ces mesures en s'affranchissant de l'influence de l'opérateur grâce à une rotation régulée à vitesse constante.

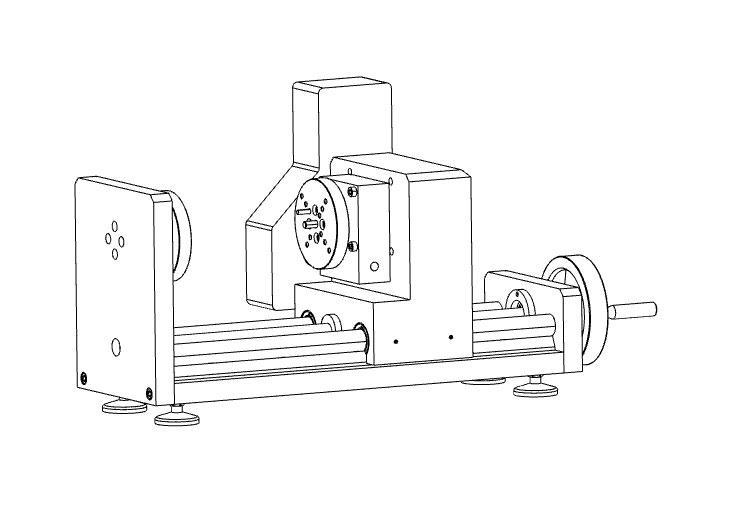

DrivetwistLe torsiomètre DriveTwist permet les essais en torsion d'échantillons divers tels que ressorts, pièces métalliques ou plastiques. Il est constitué d'un bâti horizontal, rigide, construit à partir de deux rails assurant un guidage de précision du chariot de mesure. Celui-ci est équipé d'un capteur de couple et d'un capteur d'angle de précision. Les capteurs de couple peuvent être équipés de différents accessoires selon le type d'échantillons à tester : plateau avec piges d'entrainement pour ressorts, mandrins pour axe ou tubes, mors plats... Andilog Technologies dispose d'accessoires standards pour le DriveTwist et nous sommes aussi en mesure d'étudier au cas par cas les projets pour concevoir, fabriquer ou vous conseiller sur le meilleur choix de support pour vos échantillons.
Le pilotage et les mesures de couple et d'angle sont réalisées par le boîtier Drivetouch équipé des électroniques Andilog Technologies éprouvées depuis de longues années. Grâce à sa capacité à lire deux capteurs en simultané avec une vitesse d'acquisition de 1000 Hertz, la console d'essai DriveTouch mesure de façon synchrone le couple et l'angle. Sa puissance de calcul lui permet d'enregistrer simultanément les valeurs venant de 2 capteurs différents, de surveiller les seuils et d'effectuer un calcul sur chaque voie.
Le DriveTwist dispose de deux modes de travail. Soit un pilotage en mode manuel depuis la console pour les essais d'ajustement, soit depuis un ordinateur pour des mesures avancées grâce au logiciel Califort. Ce dernier permet de configurer le DriveTwist pour des mesures pointues (précharge, retour automatique, cycles...), d'assurer une traçabilité complète des courbes de mesure et d'éditer des rapports en pdf ou au format Word.
Le DriveTwist est système le plus simple et le plus complet pour aborder les essais de torsion les plus divers en atelier ou en laboratoire.
Les capteurs
Capteur de couple
Le DriveTwist est équipé deux capteurs de grande précision : un capteur de couple et un capteur d'angle. Ces deux capteurs sont parfaitement alignés pour garantir la qualité des mesures dans l'axe de l'échantillon.
Le capteur de couple : c'est l'élément sensible du Drivetwist. Ce capteur est disponible en différentes capacités selon la plage de mesure sur laquelle il est utilisé. Le DriveTwist peut effectuer des mesures de couple de quelques mNm jusqu'à 24Nm. Ces capteurs sont interchangeables et automatiquement reconnus par le DriveTwist. Il est ainsi possible de disposer de plusieurs capteurs de couple pour pouvoir couvrir l'ensemble des plages de mesure. La précision des capteurs de couple est de 0.5% de la pleine échelle et il est recommandé de les utiliser entre 10% et 90% de leur capacité.
Le capteur d'angle : il est de type incrémental et dispose d'une résolution de 0.1°. Ajusté directement sur l'axe de rotation il est parfaitement positionné dans l'axe de rotation de l'échantillon pour garantir une mesure précise de l'angle.
Drivetouch - Console de pilotage et mesure

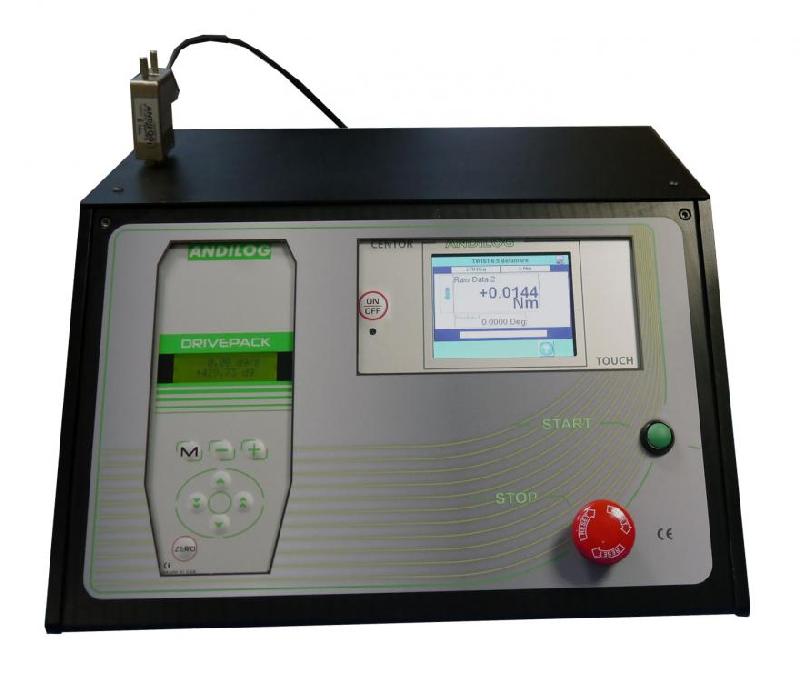

La console de pilotage et de mesure - DRIVETOUCH
La commande de pilotage manuelle DriveTouch permet de mettre en rotation le DriveTwist pour se mettre en position avant les mesures ou pour ajuster les premiers essais. Elle indique en temps réel la vitesse de rotation et la position. Elle dispose de commandes de vitesses rapides et lente (réglable). L'interface de mesure est équipée d'un écran tactile couleur permettant une utilisation du DriveTwist sans logiciel, pour un ajustage ou pour une approche manuelle. Cette interface affiche en temps réel les grandeurs mesurées de couple et d'angle. Il est de plus possible d'avoir un aperçu de la courbe d'effort ou d'effectuer des calculs automatiques depuis la console. De plus elle dispose d'entrées et sorties TOR qui permettent de la connecter à un automate ou de faire des essais de contact, continuité...

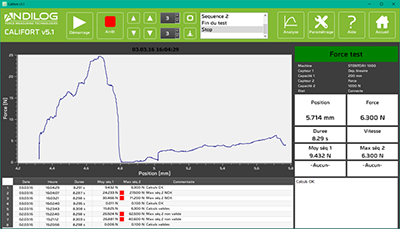

Logiciel de pilotage CalifortLogiciel d'essai CALIFORT
Le torsiomètre DriveTwist est piloté par le logiciel Califort. Ce logiciel pour PC permet de mettre en oeuvre des essais avancés avec une programmation par séquences. Il réalise l'acquisition des courbes de mesure force/déplacement et enregistre automatiquement les résultats de vos mesures (rupture, moyenne...).
Le logiciel Califort offre la possiblité d'exporter aussi vos données sous Excel pour une utilisation dans une base de données ou des analyses complémentaires. Il édite aussi des rappports sous Micosoft Word pour archivage ou transmission à des clients.
La programmation du Drivetwist se fait par séquence. Vous définissez simplement séquence par séquence ce que doit réaliser le bâti (monter/descendre, quelle vitesse, conditions d'arrêt) et les calculs qui doivent être réalisés. Une fois programmée les séquences sont sauvegardées et protégées par mot de passe. L'opérateur a juste à charger le programme et appuyer sur démarrer pour lancer son essai.
Le DriveTwist dans le détail
Système inclus :
Le bâti DriveTwist en capacité 12Nm ou 24 Nm
Un capteur de couple(6 capacités disponibles entre 0.35Nm et 24Nm)
2 plateaux percés en spirale pour insertion de piges d'entrainement
Logiciel d'essai Califort
L'ensemble des câbles de communication (2 ports USB nécessaires)
Câbles d'alimentation (fonctionne sur 110V et 220V)
Manuel d'utilisation
L'ordinateur pour le pilotage n'est pas fourni.
Configuration minimum de l'ordinateur:
Windows 7 ou 8
Processeur 32 bits ou 64bits 1Ghz
RAM 2Go
Ecran 17 pouces
2 ports USB disponibles
Lecteur CD/DVD
Torsiomètre automatique jusqu'à 24Nm
Pilotage manuel par console et automatique par ordinateur
Contrôle de ressorts, friction, torsion, fixations...
Tracé de courbe, calculs automatiques, rapports et traçabilité complète
Pour réaliser une mesure de couple précise et répétitive, il est souvent nécessaire d'utiliser un banc de torsion. Le torsiomètre motorisé DriveTwist permet de réaliser ces mesures en s'affranchissant de l'influence de l'opérateur grâce à une rotation régulée à vitesse constante.
DrivetwistLe torsiomètre DriveTwist permet les essais en torsion d'échantillons divers tels que ressorts, pièces métalliques ou plastiques. Il est constitué d'un bâti horizontal, rigide, construit à partir de deux rails assurant un guidage de précision du chariot de mesure. Celui-ci est équipé d'un capteur de couple et d'un capteur d'angle de précision. Les capteurs de couple peuvent être équipés de différents accessoires selon le type d'échantillons à tester : plateau avec piges d'entrainement pour ressorts, mandrins pour axe ou tubes, mors plats... Andilog Technologies dispose d'accessoires standards pour le DriveTwist et nous sommes aussi en mesure d'étudier au cas par cas les projets pour concevoir, fabriquer ou vous conseiller sur le meilleur choix de support pour vos échantillons.
Le pilotage et les mesures de couple et d'angle sont réalisées par le boîtier Drivetouch équipé des électroniques Andilog Technologies éprouvées depuis de longues années. Grâce à sa capacité à lire deux capteurs en simultané avec une vitesse d'acquisition de 1000 Hertz, la console d'essai DriveTouch mesure de façon synchrone le couple et l'angle. Sa puissance de calcul lui permet d'enregistrer simultanément les valeurs venant de 2 capteurs différents, de surveiller les seuils et d'effectuer un calcul sur chaque voie.
Le DriveTwist dispose de deux modes de travail. Soit un pilotage en mode manuel depuis la console pour les essais d'ajustement, soit depuis un ordinateur pour des mesures avancées grâce au logiciel Califort. Ce dernier permet de configurer le DriveTwist pour des mesures pointues (précharge, retour automatique, cycles...), d'assurer une traçabilité complète des courbes de mesure et d'éditer des rapports en pdf ou au format Word.
Le DriveTwist est système le plus simple et le plus complet pour aborder les essais de torsion les plus divers en atelier ou en laboratoire.
Les capteurs
Capteur de couple
Le DriveTwist est équipé deux capteurs de grande précision : un capteur de couple et un capteur d'angle. Ces deux capteurs sont parfaitement alignés pour garantir la qualité des mesures dans l'axe de l'échantillon.
Le capteur de couple : c'est l'élément sensible du Drivetwist. Ce capteur est disponible en différentes capacités selon la plage de mesure sur laquelle il est utilisé. Le DriveTwist peut effectuer des mesures de couple de quelques mNm jusqu'à 24Nm. Ces capteurs sont interchangeables et automatiquement reconnus par le DriveTwist. Il est ainsi possible de disposer de plusieurs capteurs de couple pour pouvoir couvrir l'ensemble des plages de mesure. La précision des capteurs de couple est de 0.5% de la pleine échelle et il est recommandé de les utiliser entre 10% et 90% de leur capacité.
Le capteur d'angle : il est de type incrémental et dispose d'une résolution de 0.1°. Ajusté directement sur l'axe de rotation il est parfaitement positionné dans l'axe de rotation de l'échantillon pour garantir une mesure précise de l'angle.
Drivetouch - Console de pilotage et mesure
La console de pilotage et de mesure - DRIVETOUCH
La commande de pilotage manuelle DriveTouch permet de mettre en rotation le DriveTwist pour se mettre en position avant les mesures ou pour ajuster les premiers essais. Elle indique en temps réel la vitesse de rotation et la position. Elle dispose de commandes de vitesses rapides et lente (réglable). L'interface de mesure est équipée d'un écran tactile couleur permettant une utilisation du DriveTwist sans logiciel, pour un ajustage ou pour une approche manuelle. Cette interface affiche en temps réel les grandeurs mesurées de couple et d'angle. Il est de plus possible d'avoir un aperçu de la courbe d'effort ou d'effectuer des calculs automatiques depuis la console. De plus elle dispose d'entrées et sorties TOR qui permettent de la connecter à un automate ou de faire des essais de contact, continuité...
Logiciel de pilotage CalifortLogiciel d'essai CALIFORT
Le torsiomètre DriveTwist est piloté par le logiciel Califort. Ce logiciel pour PC permet de mettre en oeuvre des essais avancés avec une programmation par séquences. Il réalise l'acquisition des courbes de mesure force/déplacement et enregistre automatiquement les résultats de vos mesures (rupture, moyenne...).
Le logiciel Califort offre la possiblité d'exporter aussi vos données sous Excel pour une utilisation dans une base de données ou des analyses complémentaires. Il édite aussi des rappports sous Micosoft Word pour archivage ou transmission à des clients.
La programmation du Drivetwist se fait par séquence. Vous définissez simplement séquence par séquence ce que doit réaliser le bâti (monter/descendre, quelle vitesse, conditions d'arrêt) et les calculs qui doivent être réalisés. Une fois programmée les séquences sont sauvegardées et protégées par mot de passe. L'opérateur a juste à charger le programme et appuyer sur démarrer pour lancer son essai.
Le DriveTwist dans le détail
Système inclus :
Le bâti DriveTwist en capacité 12Nm ou 24 Nm
Un capteur de couple(6 capacités disponibles entre 0.35Nm et 24Nm)
2 plateaux percés en spirale pour insertion de piges d'entrainement
Logiciel d'essai Califort
L'ensemble des câbles de communication (2 ports USB nécessaires)
Câbles d'alimentation (fonctionne sur 110V et 220V)
Manuel d'utilisation
L'ordinateur pour le pilotage n'est pas fourni.
Configuration minimum de l'ordinateur:
Windows 7 ou 8
Processeur 32 bits ou 64bits 1Ghz
RAM 2Go
Ecran 17 pouces
2 ports USB disponibles
Lecteur CD/DVD
