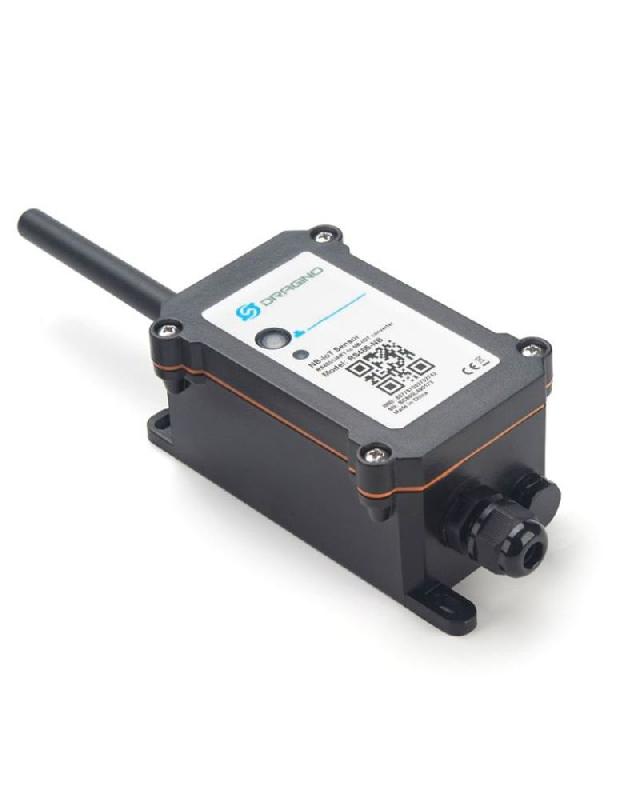

Dragino RS485-NB

Le Dragino RS485-NB est un convertisseur RS485 / UART vers NB-IoT pour les solutions de l'Internet des objets. L'utilisateur peut connecter un capteur RS485 ou UART au convertisseur RS485-NB, et configurer le RS485-NB pour lire périodiquement les données du capteur et les télécharger via le réseau NB-IoT vers le serveur IoT.
Le RS485-NB peut s'interfacer avec un capteur RS485, un capteur UART 3,3v/5v ou un capteur à interruption. Le RS485-NB fournit une sortie 3,3v et une sortie 5v pour alimenter les capteurs externes. Les deux tensions de sortie sont contrôlables afin de minimiser la consommation totale du système.
Le RS485-NB prend en charge différentes méthodes de liaison montante, y compris MQTT, MQTTs, UDP et TCP pour différentes exigences d'application, et prend en charge les liaisons montantes vers divers serveurs IoT.
Le RS485-NB prend en charge la configuration BLE et la mise à jour OTA, ce qui facilite l'utilisation.
Le RS485-NB est alimenté par une batterie Li-SOCI2 de 8500mAh, il est conçu pour une utilisation à long terme jusqu'à plusieurs années.
Le RS485-NB dispose d'une carte SIM intégrée en option et d'une version de connexion au serveur IoT par défaut. Ce qui lui permet de fonctionner avec une configuration simple.
Caractéristiques :

• NB-IoT Bandes : B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85 @H-FDD
• Très faible consommation d'énergie
• Prise en charge d'un grand nombre de dispositifs RS485 grâce à des règles flexibles
• Prise en charge du protocole Modbus
• Prise en charge de la liaison montante par interruption
• Prise en charge de la connexion d'un capteur UART avec 3,3V ou 5V
• Prise en charge de la configuration à distance et de la mise à jour du micrologiciel par Bluetooth v5.1
• Liaison montante via MQTT, MQTTs, TCP ou UDP
• Liaison montante périodique
• Liaison descendante pour modifier la configuration
• Batterie de 8500mAh pour une utilisation à long terme
• Emplacement pour carte Nano SIM pour SIM NB-IoT

Applications :

• Bâtiments intelligents et domotique
• Logistique et gestion de la chaîne d'approvisionnement
• Compteurs intelligents
• Agriculture intelligente
• Villes intelligentes
• Usine intelligente

Caractéristiques techniques complètes :
Caractéristiques DC communes :

• Tension d'alimentation : 2.5v ~ 3.6v
• Température de fonctionnement : -40 ~ 85°C

Interface E/S :

• Sortie contrôlable par la batterie (2,6v ~ 3,6v en fonction de la batterie)
• Sortie +5v contrôlable
• 1 x interface RS485
• 1 x interface UART, 3.3v ou 5v
• 1 x Interruption ou broches numériques IN/OUT
• 1 x interface I2C
• 1 x interface à un fil

NB-IoT Spec :
Module NB-IoT : BC660K-GL
Support des bandes

• B1 @H-FDD : 2100MHz
• B2 @H-FDD : 1900MHz
• B3 @H-FDD : 1800MHz
• B4 @H-FDD : 2100MHz
• B5 @H-FDD : 860MHz
• B8 @H-FDD : 900MHz
• B12 @H-FDD : 720MHz
• B13 @H-FDD : 740MHz
• B17 @H-FDD : 730MHz
• B18 @H-FDD : 870MHz
• B19 @H-FDD : 870MHz
• B20 @H-FDD : 790MHz
• B25 @H-FDD : 1900MHz
• B28 @H-FDD : 750MHz
• B66 @H-FDD : 2000MHz
• B70 @H-FDD : 2000MHz
• B85 @H-FDD : 700MHz

Batterie :

• Batterie non rechargeable Li/SOCI2
• Capacité : 8500mAh
• Autodécharge :
