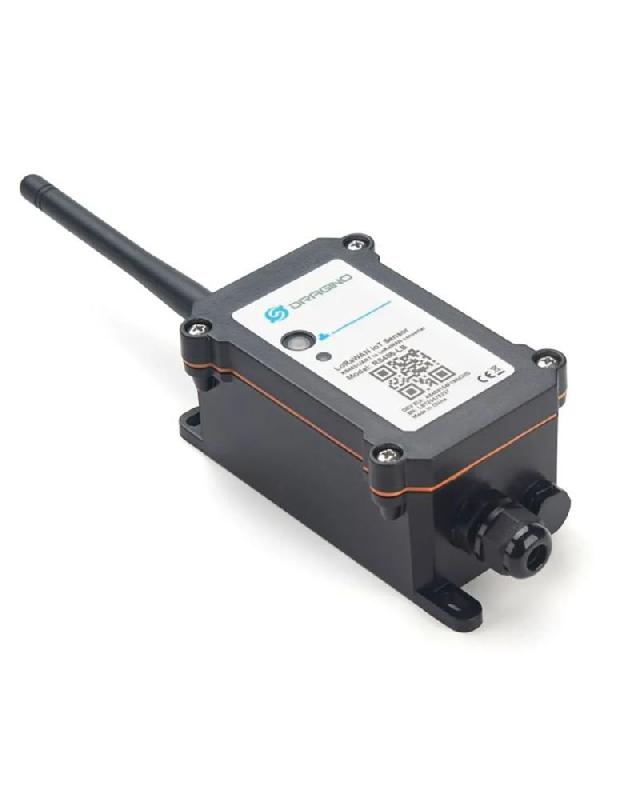

Dragino RS485-LB

Le Dragino RS485-LB est un convertisseur RS485/UART vers LoRaWAN pour l'Internet des objets. L'utilisateur peut connecter un capteur RS485 ou UART au convertisseur RS485-LB, et configurer le RS485-LB pour lire périodiquement les données du capteur et les télécharger via le réseau LoRaWAN vers le serveur IoT.
L'interface RS485-LB peut être utilisée avec un capteur RS485, un capteur UART 3,3v/5v ou un interrupteur. Le RS485-LB fournit une sortie 3,3v et une sortie 5v pour alimenter les capteurs externes. Les deux tensions de sortie sont contrôlables afin de minimiser la consommation totale du système.
Le RS485-LB est étanche IP67 et alimenté par une batterie Li-SOCI2 de 8500mAh, il est conçu pour une utilisation à long terme pendant plusieurs années.
Le RS485-LB fonctionne avec le standard LoRaWAN 1.0.3 en classe A. Il peut atteindre une longue portée de transfert et s'intégrer facilement avec une passerelle compatible LoRaWAN et un serveur IoT.
Pour la liaison montante des données, le RS485-LB envoie des commandes définies par l'utilisateur aux dispositifs RS485 et reçoit le retour des dispositifs RS485. Le RS485-LB traitera ces données de retour selon les règles définies par l'utilisateur pour obtenir la charge utile finale et la télécharger vers le serveur LoRaWAN.
Pour la liaison descendante des données, le RS485-LB fonctionne en LoRaWAN Classe A. Lorsqu'il y a des commandes de liaison descendante du serveur LoRaWAN, le RS485-LB transmet les commandes du serveur LoRaWAN aux dispositifs RS485.
Le RS485-LB supporte la configuration BLE et la mise à jour OTA sans fil, ce qui facilite l'utilisation.
Chaque RS485-LB est préchargé avec un ensemble de clés uniques pour l'enregistrement LoRaWAN, enregistrer ces clés au serveur LoRaWAN et il se connectera automatiquement après la mise sous tension.
Caractéristiques :

• LoRaWAN 1.0.3 Classe A


• Bandes de fréquences : CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865/RU864/MA869


• Très faible consommation d'énergie


• Prise en charge d'un grand nombre de dispositifs RS485 grâce à des règles flexibles


• Prise en charge du protocole Modbus


• Prise en charge de la connexion d'un capteur UART avec 3,3V ou 5V


• Supporte le Bluetooth v5.1 et la configuration à distance LoRaWAN


• Prise en charge de la mise à jour sans fil OTA du firmware


• Commandes AT pour modifier les paramètres


• Liaison montante sur une base périodique


• Liaison descendante pour modifier la configuration


• Batterie de 8500mAh pour une utilisation à long terme

Applications :

• Systèmes d'alarme et de sécurité sans fil


• Automatisation de la maison et du bâtiment


• Lecture automatisée des compteurs


• Surveillance et contrôle industriels


• Systèmes d'irrigation à longue portée, etc.

Caractéristiques techniques complètes :
Caractéristiques DC communes :

• Tension d'alimentation : batterie Li-SOCI2 8500mAh intégrée, 2.5v ~ 3.6v


• Température de fonctionnement : -40 ~ 85°C

Interface E/S :

• Sortie contrôlable par la batterie (2.6v ~ 3.6v en fonction de la batterie)


• Sortie +5v contrôlable


• 1 x interface RS485


• 1 x interface UART, 3.3v ou 5v


• 1 x Interruption ou broches numériques IN/OUT


• 1 x interface I2C


• 1 x interface à un fil

Spécifications LoRa

• Gamme de fréquences, Bande 1 (HF) : 862 ~ 1020 Mhz


• Sortie RF constante maximale de +22 dBm par rapport à la sensibilité de réception.


• Sensibilité RX : jusqu'à -139 dBm.


• Excellente immunité de blocage

Batterie :

• Batterie non rechargeable Li/SOCI2


• Capacité : 8500mAh


• Autodécharge :
