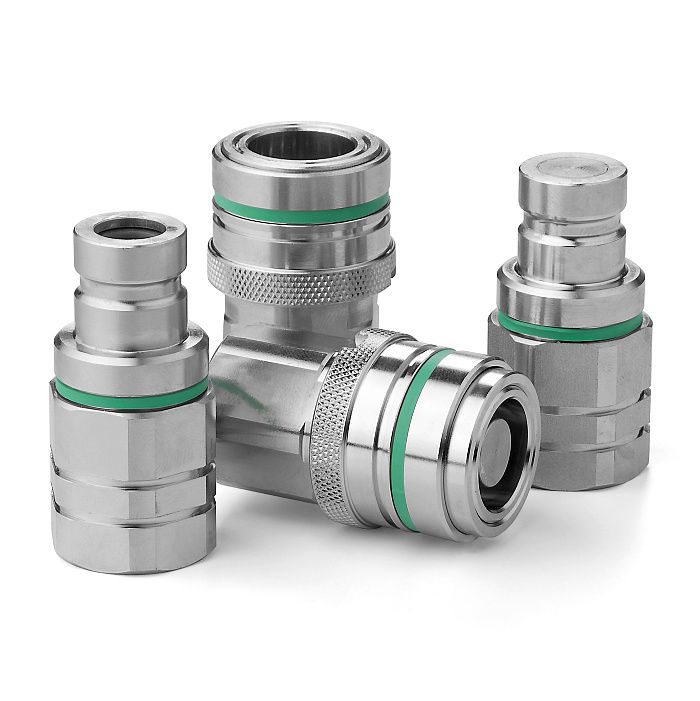

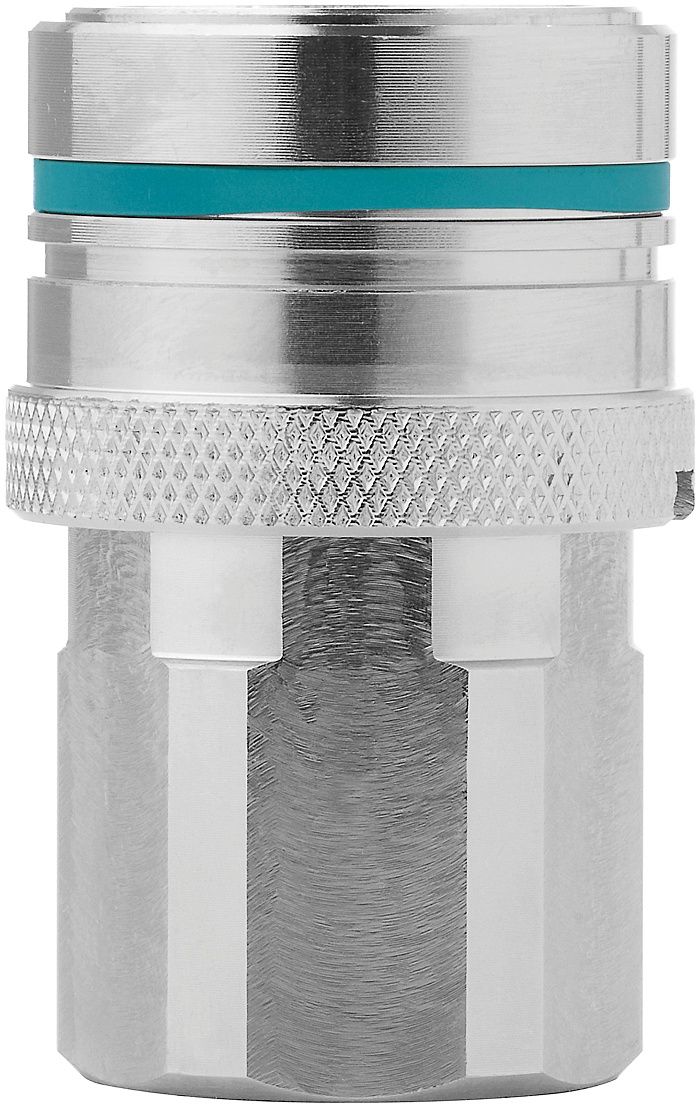

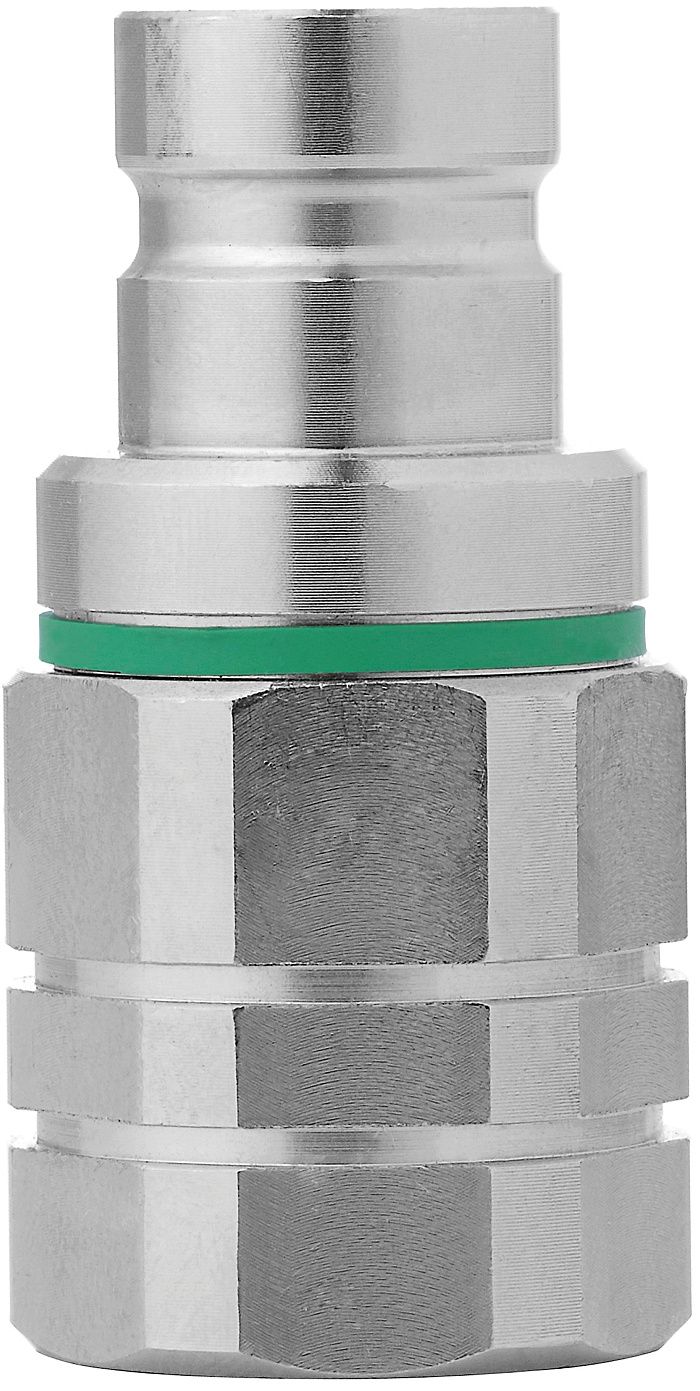

Dn 9 (séries 577) - coupleur - cejn - acier inoxydable, aisi 316
Description
DN 9 (Séries 577) Acier inoxydable
Offrant un nombre illimité de combinaisons, la série modulaire 577 est adaptée aux contraintes de toutes les applications et systèmes. Sa conception anti-gouttes assure des égouttures réduites, et élimine les pollutions et inclusions d'air à la connexion et la déconnexion. Cette série est disponible en 3 configurations de base : à libre passage, à simple et double obturation. Des codes couleurs ou des clés sont également proposés pour différentier les circuits. Différents joints sont proposés en option.
Cette série est également proposée en 4 autres dimensions. Séries 277, 477, 677 et 777. Pour une version laiton, vous réferez à la série 567 et pour d'autres séries en laiton aux versions 267, 467, 667 et 767.
Débit liquide
x: Débit, l/min (GMP UK)
y: Perte de charge, bar (PSI)
Diamètre nominal 9.0 mm (0.4") Débit d'eau ( double obturation) 76 l/min (16.7 GPM UK) Pression de service maxi 20 bar (290 PSI) Pression d'éclatement min 80 bar (1160 PSI) Plage de température -5°C - +205°C (23°F - +401°F) Matière du coupleur Acier inoxydable, AISI 316 Matière de l'embout Acier inoxydable, AISI 316 kv (double obturation) 2.11 cv ( double obturation ) 2.44 Commentaire Version simple passage avec coupleur obturant et embout passage libre Débit mesuré pour une pression d'entrée de 4 bar (58 PSI).
Consultez un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit d'effectuer toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
Offrant un nombre illimité de combinaisons, la série modulaire 577 est adaptée aux contraintes de toutes les applications et systèmes. Sa conception anti-gouttes assure des égouttures réduites, et élimine les pollutions et inclusions d'air à la connexion et la déconnexion. Cette série est disponible en 3 configurations de base : à libre passage, à simple et double obturation. Des codes couleurs ou des clés sont également proposés pour différentier les circuits. Différents joints sont proposés en option.
Cette série est également proposée en 4 autres dimensions. Séries 277, 477, 677 et 777. Pour une version laiton, vous réferez à la série 567 et pour d'autres séries en laiton aux versions 267, 467, 667 et 767.
Débit liquide
x: Débit, l/min (GMP UK)
y: Perte de charge, bar (PSI)
Diamètre nominal 9.0 mm (0.4") Débit d'eau ( double obturation) 76 l/min (16.7 GPM UK) Pression de service maxi 20 bar (290 PSI) Pression d'éclatement min 80 bar (1160 PSI) Plage de température -5°C - +205°C (23°F - +401°F) Matière du coupleur Acier inoxydable, AISI 316 Matière de l'embout Acier inoxydable, AISI 316 kv (double obturation) 2.11 cv ( double obturation ) 2.44 Commentaire Version simple passage avec coupleur obturant et embout passage libre Débit mesuré pour une pression d'entrée de 4 bar (58 PSI).
Consultez un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit d'effectuer toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
