Dn 6 (séries 477) - coupleur - cejn - acier inoxydable, aisi 316

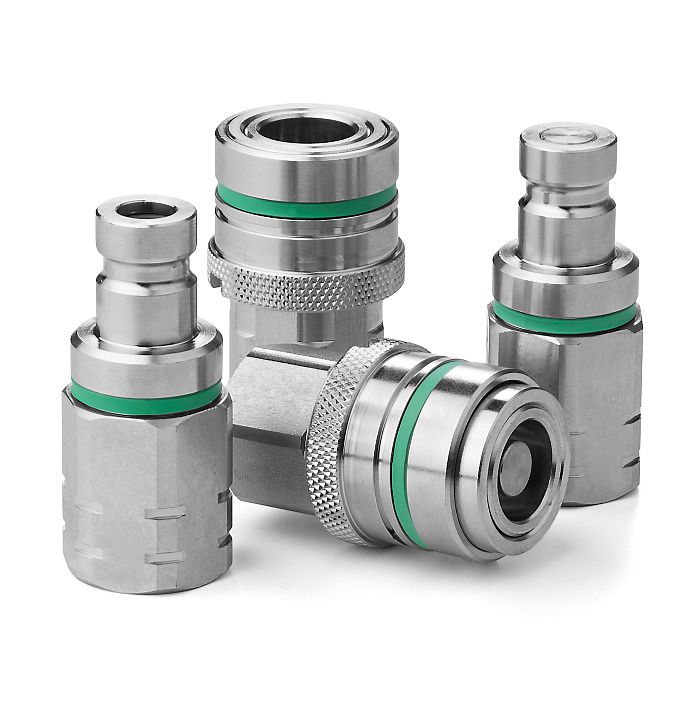

DN 6 (Séries 477) Acier inoxydable
Offrant un nombre illimité de combinaisons, la série modulaire 477 est adaptée aux contraintes de toutes les applications et systèmes. Sa conception anti-gouttes assure des égouttures réduites, et élimine les pollutions et inclusions d'air à la connexion et la déconnexion. Cette série est disponible en 3 configurations de base: à libre passage, à simple et double obturation. Des codes couleurs ou des clés sont également proposés pour différentier les circuits. Différents joints sont proposés en option.
Cette série est également proposée en 4 autres dimensions. Séries 277, 577, 677 et 777. Pour une version laiton, vous réferrez à la série 467 et pour d'autres séries en laiton aux versions 267, 567, 667 et 767.
Débit liquide
x: Débit l/min. (GPM UK)
y: Perte de charge, bar ( PSI)
Diamètre nominal 6.0 mm (0.2") Débit d'eau ( double obturation) 36 l/min (7.9 GPM UK) Pression de service maxi 20 bar (290 PSI) Pression d'éclatement min 80 bar (1160 PSI) Plage de température -5°C - +205°C (23°F - +401°F) Matière du coupleur Acier inoxydable, AISI 316 Matière de l'embout Acier inoxydable, AISI 316 kv (double obturation) 1.08 cv ( double obturation ) 1.25 Commentaire Pour version simple obturation, utiliser le coupleur obturant et l'embout passage libre Débit mesuré pour une pression d'entrée de 4 bar (58 PSI).
Consultez un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit d'effectuer toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO standards. Toutes les mesures sont en mm.
