Dn 19 (séries 777) - coupleur - cejn - acier inoxydable, aisi 316

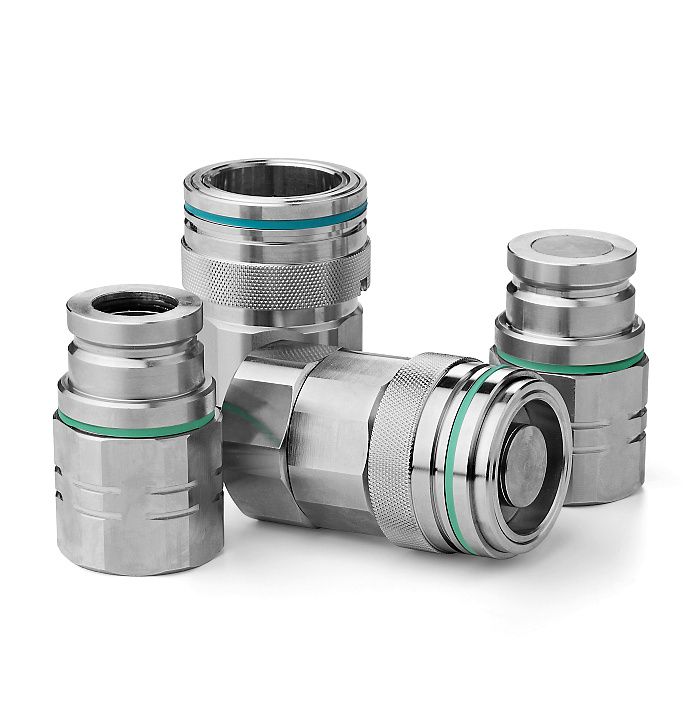

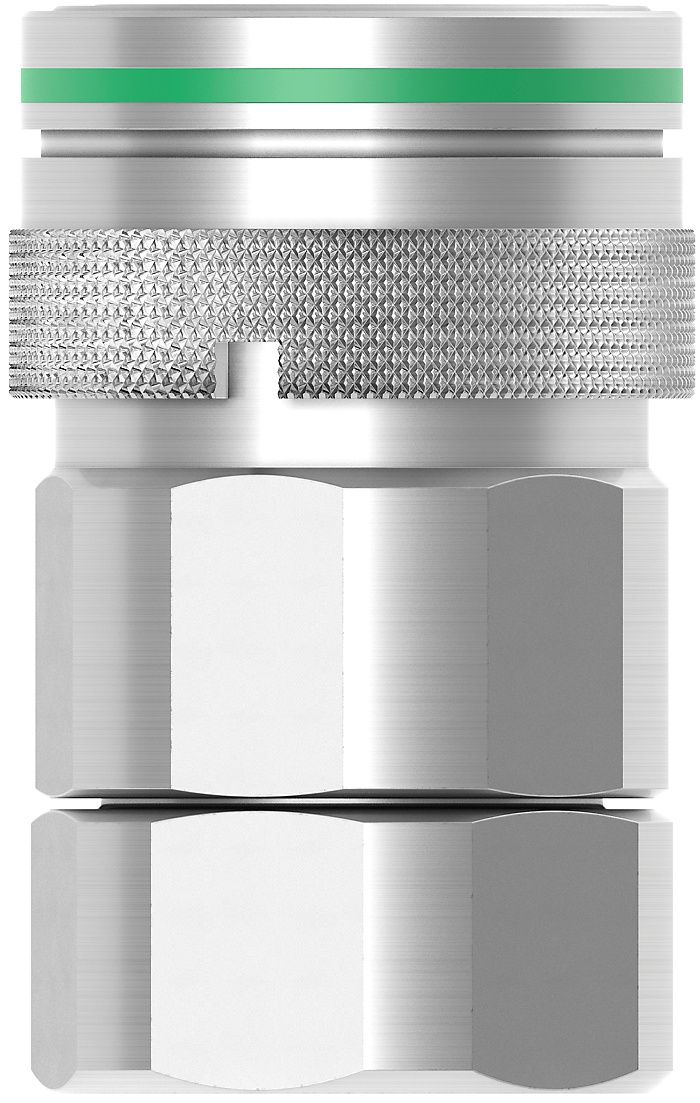

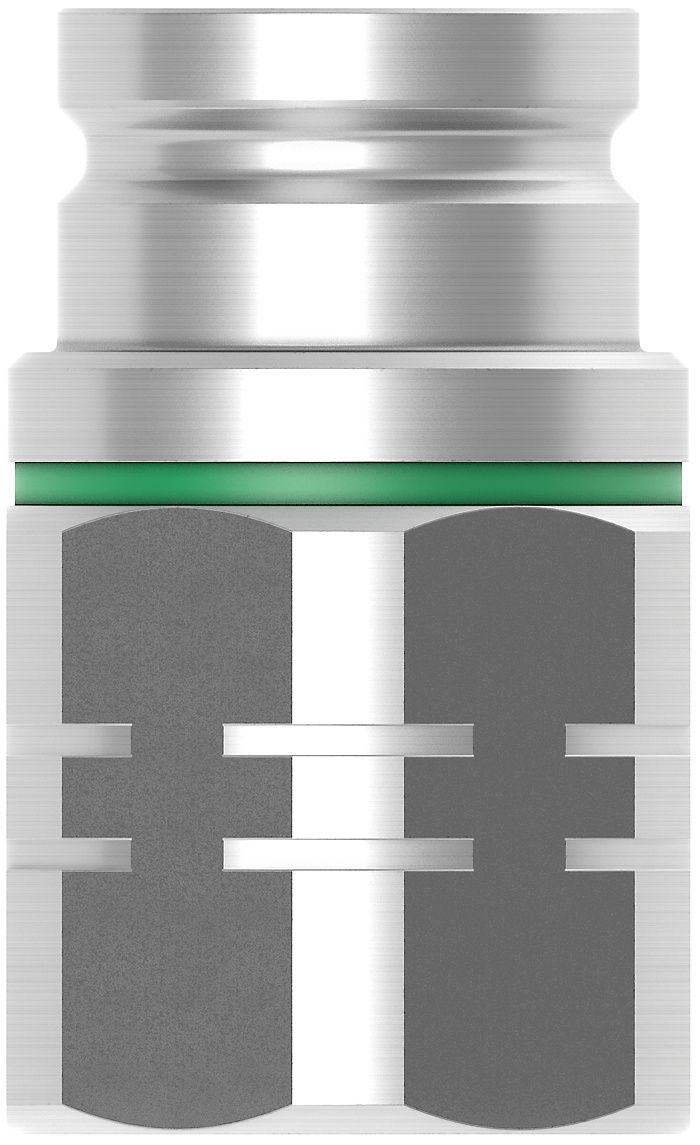

DN 19 (Séries 777) Acier inoxydable
Avec un nombre élevé de combinaisons, la série modulaire anti-gouttes 777 est exploitable sur virtuellement tous systèmes ou applications. La conception anti-gouttes assure des égouttures réduites et évite les inclusions d'air ou de saletés dans les circuits à la connexion ou la déconnexion.Cette série est proposée en 3 versions: double / simple obturation ou libre passage. La série 777 est également proposée avec codes couleurs ou clés. D'autres joints sont disponibles en option.
La série 777 est proposée en 3 autres dimensions : Séries 277, 477, 577, 677. Voir notre série 767 pour une version tout laiton. Pour autres versions laiton, voir les séries 267, 467, 567 et 667.
Débit liquide
x: Débit, l/mn (GPM UK)
y: Perte de charge, bar (PSI)
Diamètre nominal 19.0 mm (0.7") Débit d'eau ( double obturation) 306 l/min (67.3 GPM UK) Pression de service maxi 20 bar (290 PSI) Pression d'éclatement min 80 bar (1160 PSI) Plage de température -5°C - +205°C (23°F - +401°F) Matière du coupleur Acier inoxydable, AISI 316 Matière de l'embout Acier inoxydable, AISI 316 kv (double obturation) 10.8 cv ( double obturation ) 12.5 Commentaire La version simple obturation requiert un coupleur obturant et un embout à libre passage Débit mesuré pour une perte de charge de 4 bar (58 PSI)
Consultez un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit d'effectuer toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
