Dn 19 (série 985) - coupleur - cejn - finition noire

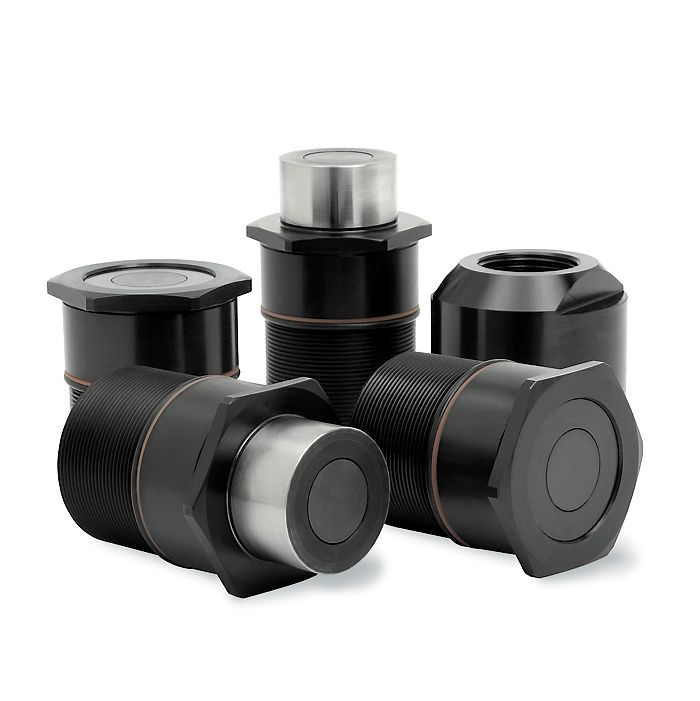

DN 19 (série 985)
La série 985 est spécialement conçue pour l'automatisation industrielle où nos auto-coupleurs peuvent contribuer à réduire les temps morts résultant de la maintenance ou des changements d'outillages. Les auto-coupleurs CEJN implantés sur des manifolds permettent la connexion et la déconnexion rapide et simultanée d'un nombre illimité de circuits pour des fluides très variés. Leur conception brevetée permet des connexions et déconnexions à pleine pression de service. La pression de service maximum est de 300 bar et leur conception anti-gouttes assure une parfaite étanchéité. La série 985 est en acier et est plus particulièrement destinée aux applications hydrauliques telles que le changement d'outils sur machines outils ou la pallettisation. Des raccordements G, Rc et NPT sont proposés en standard. Des versions construites avec d'autres matières sont réalisées sur demande.
Cette série est aussi disponible en 5 autres dimensions: série 915, 925, 945, 965 et 975. Version en laiton disponible sur demande.
Débit
x: Débit, l/min (GPM UK)
y: Perte de charge, bar (PSI)
Diamètre nominal 19 mm (0.7") Pression de service maxi 300 bar (4351 PSI) Pression d'éclatement min 970 bar 14068 PSI Connexion sous pression 300 bar (4351 PSI) Plage de température -20°C - +100°C (-4°F - +212°F) Matière du coupleur Finition noire Matière de l'embout Finition noire Matière joint Nitrile (NBR), autre joints sur demande Déplacement du coupleur et embout à considérer lors de connexions sous pression
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
