Disque de rupture - type y90 - donadon
Obtenir un devis / prix
Prix et détails sur demande
H+VALVES
Echanger avec le vendeur
Vendu
par H+VALVES
En savoir plus
Description

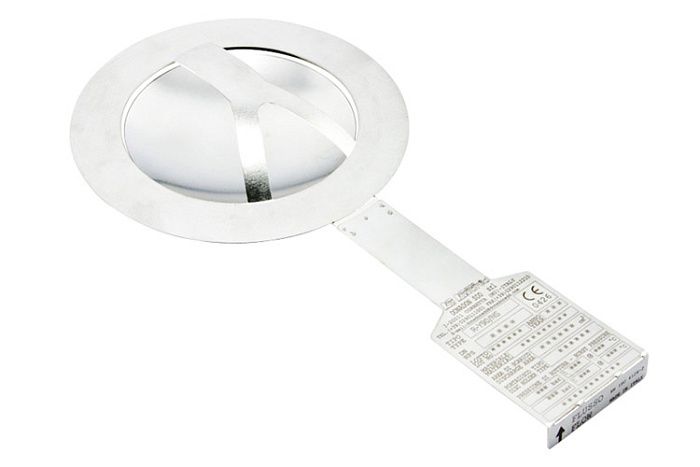

- Le disque de rupture DonadonSDD type Y90 obtenu selon la technologie NS Nanoscored est un disque à compression ou inversé, micro-incisé le long de la circonférence.
- La partie bombée du disque convexe n’est pas modifiée par la pression de service, sauf au moment où la pression d’inversion est atteinte. Cela permet au dispositif d'opérer avec des rapports entre pression de service et pression de rupture jusqu'à 95% et de résister à des milliers de cycles sans que la fiabilité ne soit compromise.

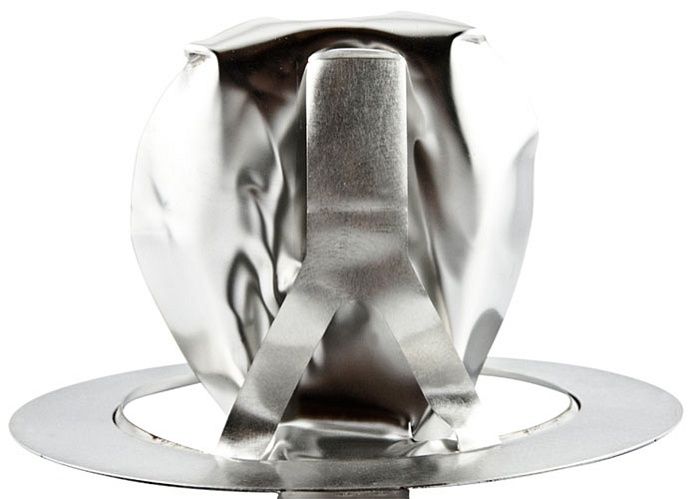

- Au moment de l’inversion, l’ouverture du disque se fait en quelques millièmes de seconde le long de la ligne d’incision évitant ainsi la formation de fragments et avec une ouverture totale. Le disque de type Y90 subit moins les écarts de température que les autres disques conventionnels, et par conséquent, se révèle particulièrement adapté pour des applications qui prévoient de larges oscillations de température.
- Modèle : Y90
- Matériaux disque : Inox 316 / Alloy 201 / Alloy 400 / Alloy 600 / Alloy C625 / Alloy C276 / Titane
- Différents diamètres proposés : DN 1”(25) – DN 8”(200)
- Plage tarage : 0.2barg (2.9psig) -> 70barg (1015psig)
- Tolérance : /-5% -> /-20%
- TS: -40°C / 265°C (plage étendue en option)
- Support pour le vide / contre-pression : Auto-supportant
- Fragmentant : Non -> montage amont soupape de sécurité possible
- Montage : Dans porte disque de la marque Type HR/A / HR/P / HR/F / HTC
- Détecteur de rupture : Disponible en option
- Certificat DESP : Disponible en option
- Certificat ATEX : Disponible en option
- Protection : Surpression et/ou dépression
- Conditions exploitation : Cyclique
- Phase de fluide compatible : Liquide / Gaz
Différents accessoires et finitions disponibles, n'hésitez pas à nous consulter.
