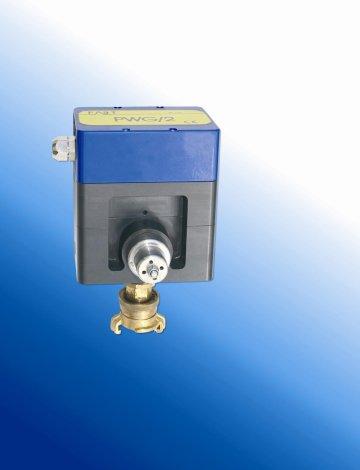

Détection de conduite pwg

Simple d’utilisation, l’ensemble de détection de conduites se compose d’un récepteur de la gamme AQUA M 100/200 et du générateur PWG (générateur d’ondes sonores). Branché sur un point fixe de la conduite d’eau potable en service (branchement, poteau d’incendie, etc ...), Le PWG permet de détecter des conduites non métalliques sur une profondeur maximum de 2 mètres. Le système de détection fonctionne sous des pressions entre 2 et 10 bars.
Domaines dÂ’utilisation :
- Toutes conduites PVC , PE, Fibrociment, etc ...
- Détection jusqu’à 600 mètres et plus si le terrain est homogène et le revêtement constant
(bitume, terre végétale).
- Permet de vérifier l’exactitude des plans AEP établis.
Fonctionnement du récepteur (AQUA M 70 - 100 - 200) :
Le récepteur électro-acoustique localise les impulsions du générateur sur l’écran à cristaux
liquides. Le niveau maximum de réception indique l’emplacement de la conduite recherchée.
Fonctionnement du générateur (PWG) :
Le générateur d’ondes (PWG) branché sur la conduite en service, par ouverture et fermeture
d’électrovannes, crée approximativement 60 fois par minute une onde sonore dans la canalisation,
ce qui permettra une détection en surface par le récepteur.
Composition de l’ensemble de détection :
- Générateur PWG comprenant :
- Accessoires de raccordement
- Valise de rangement avec accumulateur rechargeable
- Récepteur de la gamme AQUA M 100/200 (en complément)
