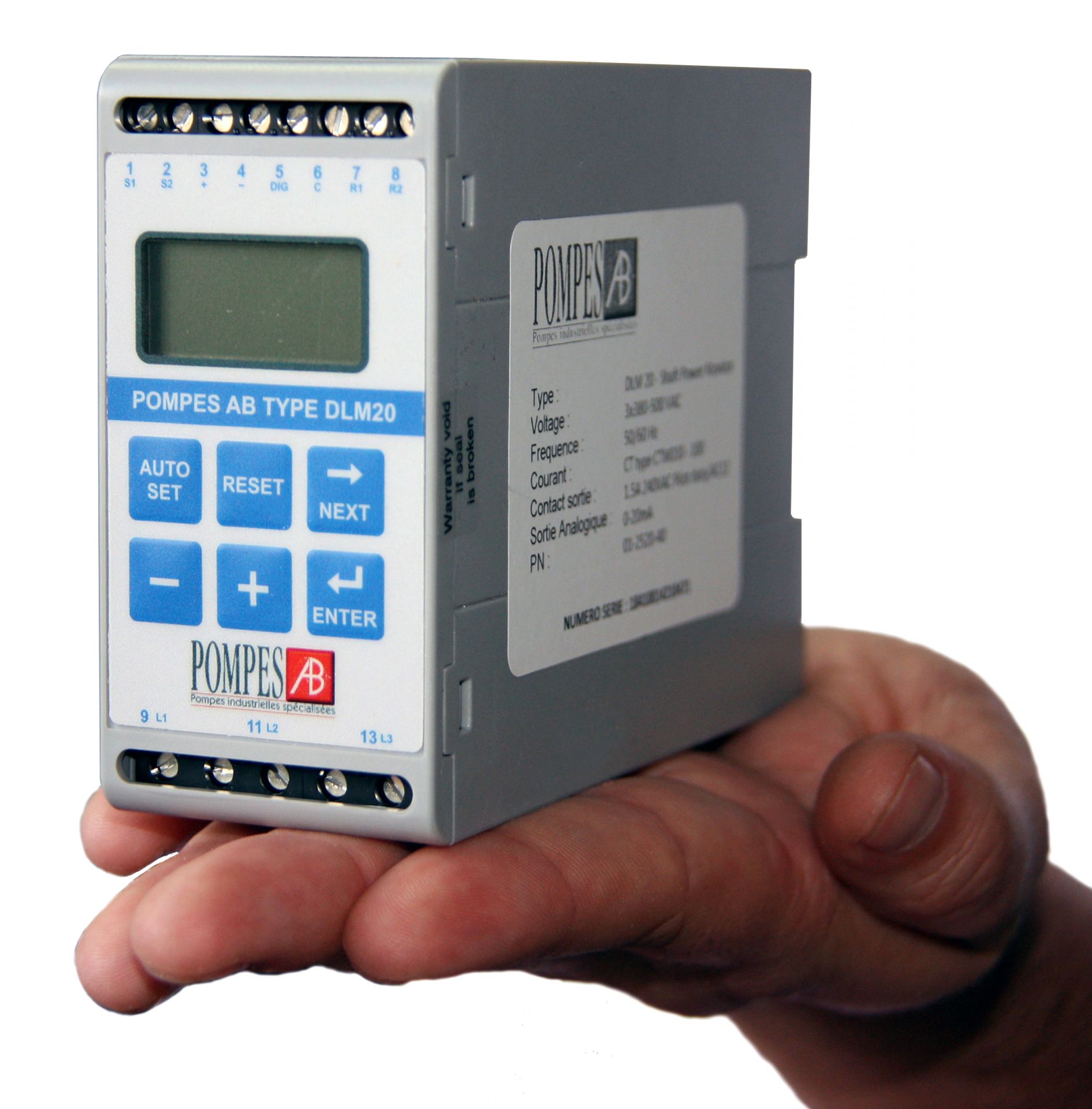

Detecteur dml20 : controleur de puissance mecanique type dlm 20
Description
Détecteur de défauts DLM20
Détection des surcharges ou sous-charges mécaniques par la méthode de mesure VIP brevetée
Détection préventive pour éviter la casse de dégrilleurs, déchiqueteurs, entraînements par chaîne, ponts roulants, grues, automatismes mécaniques, élévateurs, pompes, moto-réducteurs, travaillant en surcharge ou sous-charge mécaniques anormales.
Installation et réglage simples et rapides sans ligne électrique à tirer, sans capteur ni sonde.
Le détecteur de défauts remplace très avantageusement les embrayages à friction, fins de course, goupilles de cisaillement, cellules photos-électriques, pressostats, sondes, détecteurs de niveau ou de rotation, tous capteurs même électroniques...
Puissance paramétrable jusqu'à 33 kW et 50 Ampères en 3 x 400 Volts. Pour des puissances supérieures utiliser le Détecteur Type M20, jusqu'à 750 kW - Ampérage jusqu'à 999 Ampères.
Exemples d'anomalies détectées
- Blocage ou bourrage de convoyeur, broyeur, racleur, pont roulant
- Pale endommagée ou manquante de malaxeur et agitateur
- Casse de courroie de ventilateur
- Marche à vide de pompe
Principe de fonctionnement :
Le détecteur de défauts utilise le moteur électrique comme sonde pour calculer en permanence, à l'aide de l'algorithme VIP breveté, la puissance utile délivrée à l'arbre du moteur (couple résistant de la machine) ou, autrement dit, la charge mécanique de fonctionnement absorbée par la machine entraînée.
La méthode VIP garantit une mesure précise linéaire et proportionnelle à la charge de la machine de 0 à 100% contrairement à celles des mesures classiques d'intensité, angle de phase ou wattmétrique.
La qualité de mesure VIP n'est pas affectée par les variations de tension.
Certifications
- EU (Communauté Européenne)
EMC EN 50081-1, EN 50081-2 - EN 50082-1, EN 61000-6-2,
Sécurité Electrique : IEC 947-5-1
Tension d'isolement : 690 V
Degré de pollution : 2
- US : FCC (Commission Fédérale de Communication). Cet équipement à été essayé et est en conformité avec les limites des systèmes de la classe A en accord avec la partie 15 des instructions de la réglementation FCC.
Ces limites sont conçues pour apporter une protection efficace contre les interférences lorsque l'équipement est utilisé dans un environnement commercial.
- Canada : Doc (Département de la communication). Le présent appareil numérique n'émet pas de radio électrique dépassant les limites applicables aux appareils numériques de la classe A prescrite dans le règlement sur le brouillage radio électrique édicté au Canada.
Caractéristiques techniques
Tensions d'alimentation alternative (+/- 10%)
1 x 100-240 (+/- 10%) ou 3 x 600-69 (+/- 10%)
& 3 x 100-600 (+/- 10%) Fréquence : 50 ou 60 Hz
Temporisation de démarrage : de 1 à 64 secondes
Temps de réaction : de 0,05 à 64 secondes
Contact de sortie alarme : 5 A/240 VAC
resistife 1,5A/240 VAC, service pilotage AC12
Entrée contact extérieur : maxi 240 VAC ou 48 VDC.
Haut : >24 VAC/DC - Bas : <1 VAC/DC
Précisions : maxi 0,1% par °C
Répétabilité : +/- 2,5% FS, 24h, +25°C (+77°F)
Température d'utilisation : -20 à +50°C (4°Fà +122°F)
Protection et montage : IP 20 - rail DIN 46277 de 35 mm
Consommation : maxi 3 W
Dimensions : 45 x 90 x 115 mm
Poids : 175 grammes
Domaine d'utilisation :
Protection des machines contre la casse
Asservissement des machines
Pilotage et régulation des machines
Contrôle des conditions de travail des machines
Contrôle des conditions de travail des pompes
Détection des surcharges ou sous-charges mécaniques par la méthode de mesure VIP brevetée
Détection préventive pour éviter la casse de dégrilleurs, déchiqueteurs, entraînements par chaîne, ponts roulants, grues, automatismes mécaniques, élévateurs, pompes, moto-réducteurs, travaillant en surcharge ou sous-charge mécaniques anormales.
Installation et réglage simples et rapides sans ligne électrique à tirer, sans capteur ni sonde.
Le détecteur de défauts remplace très avantageusement les embrayages à friction, fins de course, goupilles de cisaillement, cellules photos-électriques, pressostats, sondes, détecteurs de niveau ou de rotation, tous capteurs même électroniques...
Puissance paramétrable jusqu'à 33 kW et 50 Ampères en 3 x 400 Volts. Pour des puissances supérieures utiliser le Détecteur Type M20, jusqu'à 750 kW - Ampérage jusqu'à 999 Ampères.
Exemples d'anomalies détectées
- Blocage ou bourrage de convoyeur, broyeur, racleur, pont roulant
- Pale endommagée ou manquante de malaxeur et agitateur
- Casse de courroie de ventilateur
- Marche à vide de pompe
Principe de fonctionnement :
Le détecteur de défauts utilise le moteur électrique comme sonde pour calculer en permanence, à l'aide de l'algorithme VIP breveté, la puissance utile délivrée à l'arbre du moteur (couple résistant de la machine) ou, autrement dit, la charge mécanique de fonctionnement absorbée par la machine entraînée.
La méthode VIP garantit une mesure précise linéaire et proportionnelle à la charge de la machine de 0 à 100% contrairement à celles des mesures classiques d'intensité, angle de phase ou wattmétrique.
La qualité de mesure VIP n'est pas affectée par les variations de tension.
Certifications
- EU (Communauté Européenne)
EMC EN 50081-1, EN 50081-2 - EN 50082-1, EN 61000-6-2,
Sécurité Electrique : IEC 947-5-1
Tension d'isolement : 690 V
Degré de pollution : 2
- US : FCC (Commission Fédérale de Communication). Cet équipement à été essayé et est en conformité avec les limites des systèmes de la classe A en accord avec la partie 15 des instructions de la réglementation FCC.
Ces limites sont conçues pour apporter une protection efficace contre les interférences lorsque l'équipement est utilisé dans un environnement commercial.
- Canada : Doc (Département de la communication). Le présent appareil numérique n'émet pas de radio électrique dépassant les limites applicables aux appareils numériques de la classe A prescrite dans le règlement sur le brouillage radio électrique édicté au Canada.
Caractéristiques techniques
Tensions d'alimentation alternative (+/- 10%)
1 x 100-240 (+/- 10%) ou 3 x 600-69 (+/- 10%)
& 3 x 100-600 (+/- 10%) Fréquence : 50 ou 60 Hz
Temporisation de démarrage : de 1 à 64 secondes
Temps de réaction : de 0,05 à 64 secondes
Contact de sortie alarme : 5 A/240 VAC
resistife 1,5A/240 VAC, service pilotage AC12
Entrée contact extérieur : maxi 240 VAC ou 48 VDC.
Haut : >24 VAC/DC - Bas : <1 VAC/DC
Précisions : maxi 0,1% par °C
Répétabilité : +/- 2,5% FS, 24h, +25°C (+77°F)
Température d'utilisation : -20 à +50°C (4°Fà +122°F)
Protection et montage : IP 20 - rail DIN 46277 de 35 mm
Consommation : maxi 3 W
Dimensions : 45 x 90 x 115 mm
Poids : 175 grammes
Domaine d'utilisation :
Protection des machines contre la casse
Asservissement des machines
Pilotage et régulation des machines
Contrôle des conditions de travail des machines
Contrôle des conditions de travail des pompes
