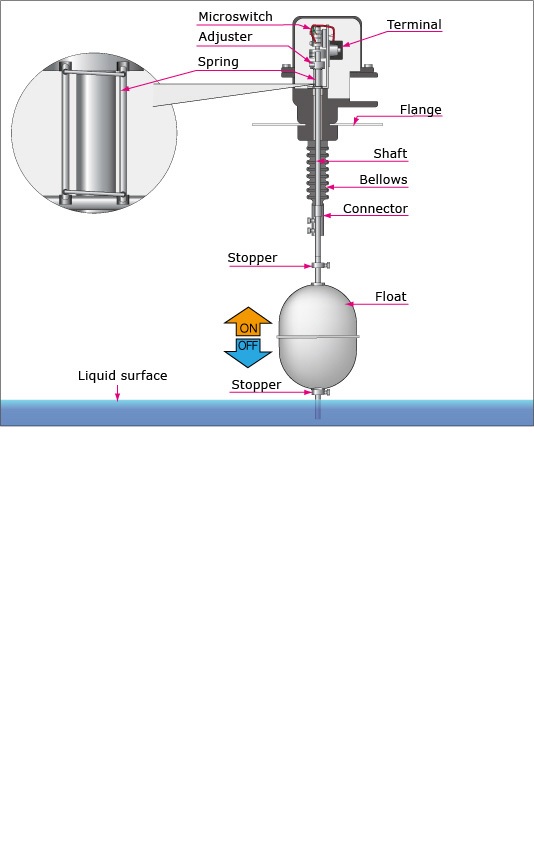

Le modèle FS consiste en un micro-interrupteur actionné par une tige verticale et un mécanisme à flotteur. Le flotteur se déplace librement entre les Butées supérieurs et inférieurs, fixées sur la tige, aux endroits souhaités par le client. Lorsque le niveau de liquide augmente, le flotteur monte jusqu'à atteindre la butée supérieure. La canne sera alors poussée par la flottabilité du flotteur et le micro-interrupteur sera actionné. Lorsque le niveau de liquide baisse, le flotteur descend jusqu'à atteindre la butée inférieure. Ensuite, la tige tombera sous le poids du flotteur et le fonctionnement du micro-commutateur sera inversé. Un mécanisme à ressort fixé à la tige est conçu pour fournir une hystérésis mécanique. Pendant que le flotteur se déplace sur la tige, l'état de fonctionnement du micro-interrupteur est maintenu jusqu'à ce que le flotteur atteigne les butées supérieur ou inférieur.
Les butées de la tige peuvent être réglés pour obtenir la plage de commutation désirée et le commutateur unipolaire, unipolaire, classé 5A, permet au modèle FS de fonctionner aussi bien à vide qu'à plein
Domaine d'utilisation:
Le modèle FS est un simple interrupteur à flotteur conçu pour les réservoirs ouverts. Le FS peut être installé sur cloison, par vissage ou par bride. La plage de contrôle est réglable de 60 à 1500 mm. Ce capteur est conçu pour être utilisé dans les chaudières, les équipements de refroidissement magnétiques, les systèmes d'irrigation, etc. Le modèle FS est une solution économique pour le contrôle de la vidange et du remplissage.
