Detecteur de gaz naturel et g.P.L - se 194k

DETECTEUR DE GAZ NATUREL ET G. P. L. (butane / propane) pour chaufferies.

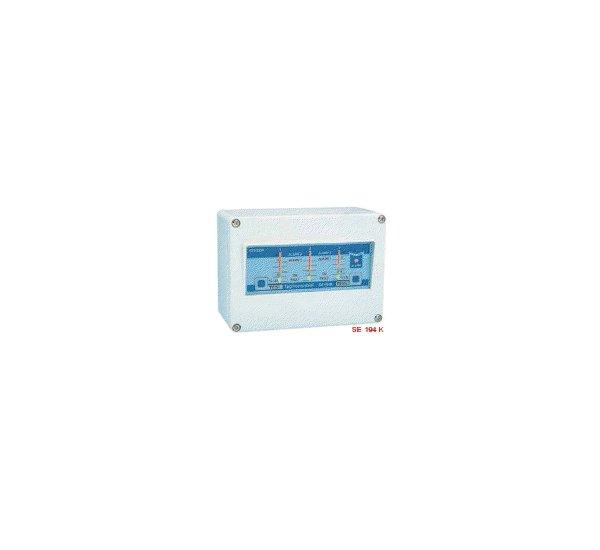

SE 194K montage mural.
Ces centrales à sondes d'portées peuvent recevoir 1, 2 ou 3 SE 192 ou 193KM ou KG (ATEX) pour installation murale.
Elles possèdent 2 seuils de détection de gaz et déclenchent les 2 relais au dépassement des seuils d'alarme correspondants.
En général, le câblage s'effectue de la façon représentée ci-dessous.
La concentration de gaz est affichée par les barre graphes.
Le second seuil est volontairement temporisé au déclenchement (30 sec.)
Afin d'éviter des alarmes intempestives dues à une présence momentanée de gaz (purge).
Ces centrales ne différent entre elles que par leur mode de montage et leur indice de protection.
Ces centrales possèdent en outre un b. p. TEST : permettant de vérifier le fonctionnement ainsi qu'un b. p. RESET permettant de réarmer
le relais de 2éme seuil qui est mémorisé.
Attention : le b. p. TEST ne vérifie pas l'étalonnage des sondes mais le fonctionnement électrique du Système.
