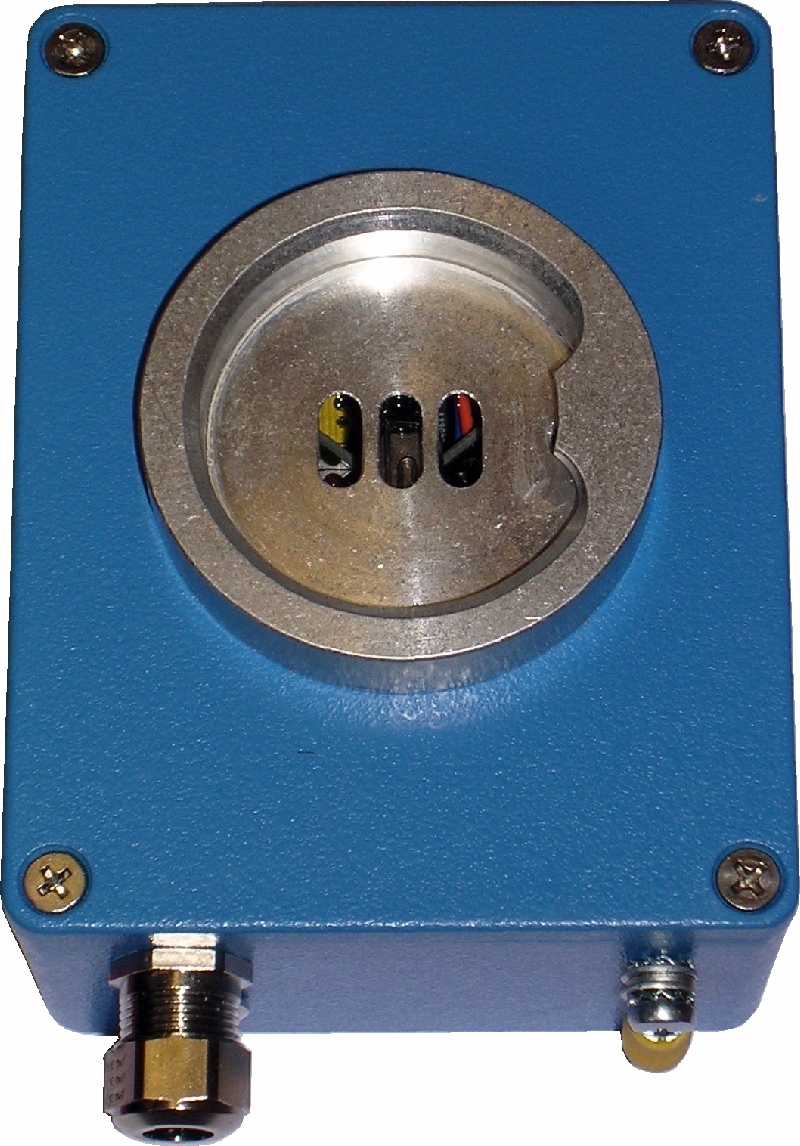

Détecteur de flammes
![Détecteur de flammes_0](https://www.hellopro.fr/images/produit-2/3/4/0/detecteur-de-flammes-2278043.jpg)
Description
Le détecteur UV2 est une détecteur optique de flammes. Il est sensible au rayonnement UV-C entre 185 et 260 nm et est donc insensible à la lumière solaire et à la plupart des sources de lumière artificielles. Le détecteur UV2 est particulièrement insensible aux sources suivantes :
- rayons solaires directs ou réfléchis ;
- lumière artificielle telle que les tubes fluorescents et les lampes halogènes récentes ;
- la radiation des corps chauds.
Les arcs électriques, les flammes et d'une manière générale toutes les sources qui émettent entre 185 et 260 nm seront détectées.
Afin d'éviter les fausses alarmes provoquées par des radiations parasites dans l'environnement du détecteur, un seuil de détection à atteindre dans un temps donné est ajustable par par micro-switches. L'encrassement de la fenêtre de vision du capteur est surveillé par un élément IR. Un encrassement provoquera l'activation d'un signal de défaut. La tension d'alimentation du capteur UV est également surveillée. Le détecteur UV2 peut être utilisé sur tous les types de feux ouverts et en particulier les feux de classe B et sur tous les types de foyers où les flammes apparaissent au début de l'incendie.
Détecteur de flammes de type UV2: caractéristiques techniques
Alimentation : 12 à 30 V DC
Température de fonctionnement : 0 °C à +70 °C
Température de stockage : -20 °C à +80 °C
Composition : boîtier en aluminium bleu RAL5012
Angle de vision : 80° horizontal x 80° vertical
Dimensions externes : 140 x 90 x 70 mm
Temps de réponse (dépend du seuil ajusté) : <50 ms
Consommation (dépend de la tension d'alimentation) :
25 mA en veille pour 24V DC
35 mA en alarme pour 24V DC
Sorties : 1 contact sec : NO = Alarme ; 1 contact sec : NC = Défaut
Sorties mémorisées ou non (sélection par micro-switches)
Signalisation interne (visible sur le côté avant du détecteur) :
1 LED jaune
Clignotante : OK
Allumée fixe : défaut
Eteinte : défaut au niveau de l'alimentation du détecteur
1 LED rouge
Eteinte : normal
Allumée fixe : alarme
Raccordement sur connecteur à visser (8 bornes)
Entrée des câbles par 1 ou 2 presse-étoupes M12
Liaisons à prévoir :
Câble souple blindé de 4x0,5 mm2
Fil de terre vert/jaune de 6 mm2
Réarmement par coupure de la tension d'alimentation
Degré de protection : IP65
Conformité : classe 1 suivant EN54-10
Certification : II 3 D ATEX Z22
Poids : environ 600 g
Accessoires disponibles en option :
bague de soufflage : elle évite ou ralentit le colmatage de la fenêtre de vision ;
bague pour détection ponctuelle : elle réduit le cône de vision à environ 25°.
Domaine d'utilisation:
Le détecteur UV2 est particulièrement adapté pour la protection incendie en milieu industriel. Il peut être utilisé de façon autonome et activer immédiatement l'arrêt d'un process.
Les principales applications sont : les cabines de poudrage électrostatique, les machines d'usinage et la surveillance de process en général.
- rayons solaires directs ou réfléchis ;
- lumière artificielle telle que les tubes fluorescents et les lampes halogènes récentes ;
- la radiation des corps chauds.
Les arcs électriques, les flammes et d'une manière générale toutes les sources qui émettent entre 185 et 260 nm seront détectées.
Afin d'éviter les fausses alarmes provoquées par des radiations parasites dans l'environnement du détecteur, un seuil de détection à atteindre dans un temps donné est ajustable par par micro-switches. L'encrassement de la fenêtre de vision du capteur est surveillé par un élément IR. Un encrassement provoquera l'activation d'un signal de défaut. La tension d'alimentation du capteur UV est également surveillée. Le détecteur UV2 peut être utilisé sur tous les types de feux ouverts et en particulier les feux de classe B et sur tous les types de foyers où les flammes apparaissent au début de l'incendie.
Détecteur de flammes de type UV2: caractéristiques techniques
Alimentation : 12 à 30 V DC
Température de fonctionnement : 0 °C à +70 °C
Température de stockage : -20 °C à +80 °C
Composition : boîtier en aluminium bleu RAL5012
Angle de vision : 80° horizontal x 80° vertical
Dimensions externes : 140 x 90 x 70 mm
Temps de réponse (dépend du seuil ajusté) : <50 ms
Consommation (dépend de la tension d'alimentation) :
25 mA en veille pour 24V DC
35 mA en alarme pour 24V DC
Sorties : 1 contact sec : NO = Alarme ; 1 contact sec : NC = Défaut
Sorties mémorisées ou non (sélection par micro-switches)
Signalisation interne (visible sur le côté avant du détecteur) :
1 LED jaune
Clignotante : OK
Allumée fixe : défaut
Eteinte : défaut au niveau de l'alimentation du détecteur
1 LED rouge
Eteinte : normal
Allumée fixe : alarme
Raccordement sur connecteur à visser (8 bornes)
Entrée des câbles par 1 ou 2 presse-étoupes M12
Liaisons à prévoir :
Câble souple blindé de 4x0,5 mm2
Fil de terre vert/jaune de 6 mm2
Réarmement par coupure de la tension d'alimentation
Degré de protection : IP65
Conformité : classe 1 suivant EN54-10
Certification : II 3 D ATEX Z22
Poids : environ 600 g
Accessoires disponibles en option :
bague de soufflage : elle évite ou ralentit le colmatage de la fenêtre de vision ;
bague pour détection ponctuelle : elle réduit le cône de vision à environ 25°.
Domaine d'utilisation:
Le détecteur UV2 est particulièrement adapté pour la protection incendie en milieu industriel. Il peut être utilisé de façon autonome et activer immédiatement l'arrêt d'un process.
Les principales applications sont : les cabines de poudrage électrostatique, les machines d'usinage et la surveillance de process en général.
