Détecteur de flamme par fibre optique

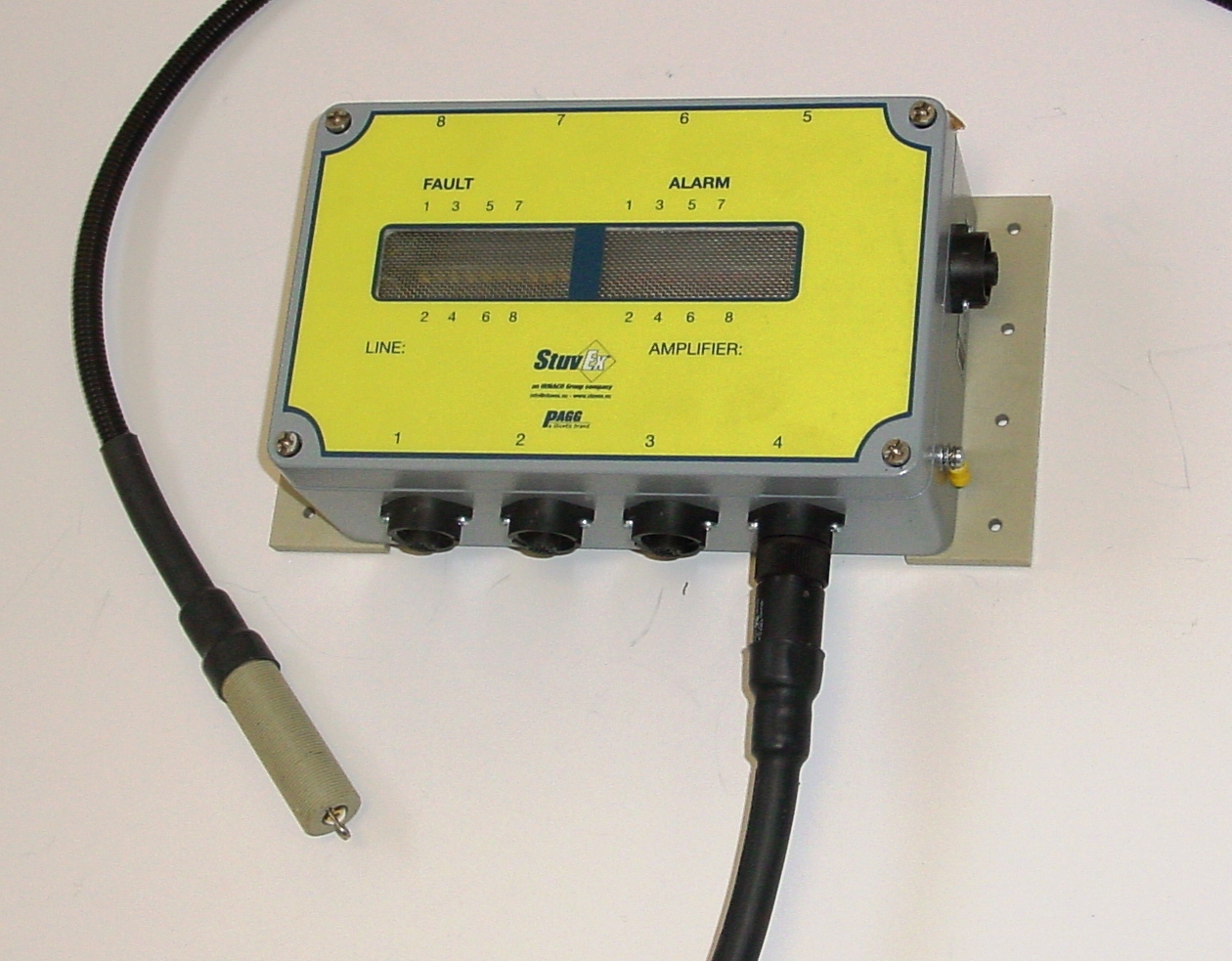

Le détecteur IR2LF2 permet de détecter les flammes dans le domaine de l'infrarouge, par l'intermédiaire d'une fibre optique qui transmet le signal à une photodiode placée dans le connecteur. Ce capteur est utilisé avec un amplificateur de la série LF, qui sert d'interface avec un tableau de signalisation.
L'information feu est transmise par la fibre optique, ce qui permet un découplage électrique complet entre la zone surveillée et l'amplificateur associé. Le signal n'est pas perturbé par les rayonnements à haute tension et le capteur peut être installé dans une zone à risque d'explosion.
Une seconde fibre optique intégrée au capteur IR2LF permet un contrôle continu de la fenêtre de vision. Elle permet également de vérifier l'intégrité de la fibre de détection.
Caractéristiques techniques du détecteur infrarouge IR2LF2
Alimentation : 15 V DC fournis par l'amplificateur
Degré de protection : IP67
Sensibilité : 950 nm
Angle de vision : 100°
Longueur : 8 ou 15 mètres
Température de fonctionnement : 0 °C à 50 °C
Rayon de courbure maximum : 100 mm
Composition : tête en polypropylène et gaine de protection des fibres en polyamide PA12 noir
Caractéristiques : bonne résistance à l'huile et à l'essence et sous certaines réserves, aux acides et aux solvants; fabrication sans silicone, cadmium et halogène.
Fixation standard avec deux molettes M25 x 1,5
Lumières autorisées :
- Lampes à vapeur de mercure
- Tubes fluorescents
Lumières interdites :
- Lampe halogène
- Lampe à incandescence
- Exposition directe ou par réflexion aux rayons solaires
Classification : II 2 G/D T6 85 °C
Poids : environ 1 kg
Caractéristiques techniques de l'amplificateur LF
Alimentation : 15 à 35 V DC
Degré de protection : IP65
Température de fonctionnement : 0 °C à 50 °C
Temps de réponse : 50 ms
Entrées : 1 à 8 détecteurs IR2LF (suivant le type)
Sorties par contact sec :
- Alarme Feu
- Dérangement
Signalisation : 8 LED rouges « Alarme feu » et 8 LED jaunes « Dérangement »
Consommation (suivant le nombre de détecteurs) :
- Veille : 100 à 200 mA
- Alarme : 50 à 300 mA
- Dérangement : 50 à 300 mA
4 seuils d'alarme sélectionnables par micro-switches
Raccordement par prise de raccordement (7 broches) à souder
Liaisons à prévoir :
Câble souple blindé de 4 x 0,5 mm2
Fil de terre vert/jaune de 6 mm2
Réarmement par coupure de la tension d'alimentation
Classification : II 3D 85 °C
Poids : environ 2,5 kg
Domaine d'utilisation:
Cabine de peinture.
Machine d'usinage.
Zone process difficile d'accès.
