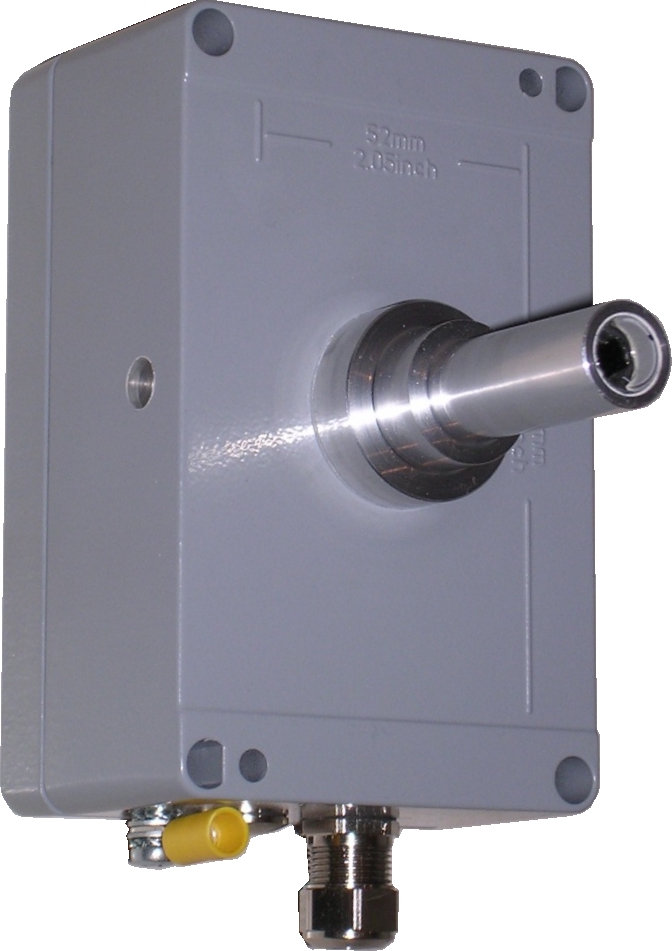

Détecteur d'étincelles autonome

Le détecteur PSD2 permet de détecter les étincelles dans le domaine de l'infrarouge. Il est destiné aux installations de protection contre l'incendie en milieu industriel (par exemple dans les conduites d'extraction). Le détecteur PSD2 est particulièrement sensible aux rayonnements infrarouges entre 780 et 1100 nm. Il doit être installé dans des conduites non soumises à la lumière du jour ou à toute lumière émettant dans l'infrarouge. Le détecteur PSD2 est équipé en standard d'une entrée permettant le test de la cellule de détection. Les sorties sont disponibles pour une compatibilité avec les tableaux de signalisation STUVEX ou par contacts libres de potentiel.
Caractéristiques techniques
Alimentation : 12 à 30 V DC
Température de fonctionnement : 0°C à +80 °C
Température de stockage : -20°C à +80 °C
Composition : boîtier et tête en aluminium
Angle de vision : 95°
Dimensions :
Boîtier : 125 x 80 x 55 mm
Tête : Ø16 mm x 40 mm
Temps d'acquisition : ≤1 ms
Temps de réponse : ≤1,2 ms
Consommation : maximum 40 mA pour 24V DC
Signalisation :
LED verte : veille
LED rouge : alarme
Type de sorties (à préciser à la commande) :
Compatible STUVEX ou
Contact sec : Alarme = NO, Défaut = NC
Mode de sortie : impulsion (10 ms) ou mémorisé (sélection par jumper)
Raccordement sur 10 bornes à visser (max. 1 mm2)
Liaisons à prévoir :
câble souple blindé de minimum 4 x 0,5 mm2 ;
fil de terre de 6 mm2.
Réarmement par coupure de la tension d'alimentation
Type de sensibilité : 4 niveaux ajustables par micro-interrupteurs
Degré de protection : IP65
Conformité :
Poids : environ 1 kg
Option : compteur d'étincelles intégré
Domaine d'utilisation:
Surveillance de process industriel.
Extraction de machines d'usinage.
Protection de filtres de dépoussiérage.
Surveillance de séchoirs.
