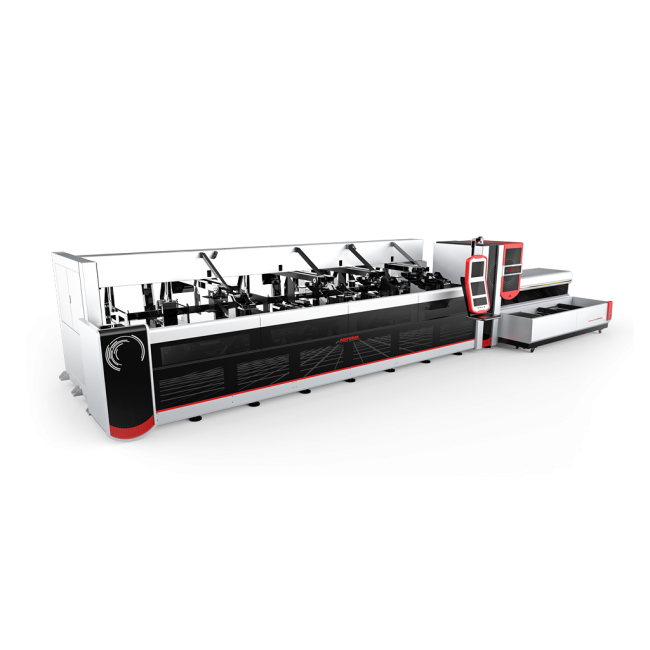

Découpe laser fibre pour tube et profilé ADFORM - LT200/300

ADFORM - LT200/300

Désignation : LT200/300
Référence DMO :
Marque : ADFORM

Neuf Sur commande
Gamme de machine de découpe laser tube adform série LT
Cette gamme de machines polyvalentes permet la découpe de tube et profilés variés pour les secteurs de l'ameublement, la pétrochimie, l'automobile, les équipements de sports et médicaux...
Avec plusieurs installations en France, nous avons aujourd'hui un excellent retour client.

Cette gamme se caractérise par:

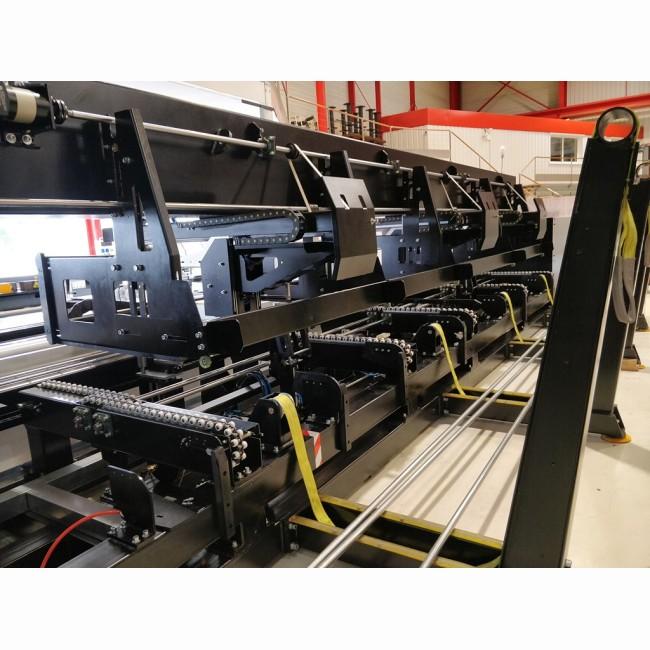

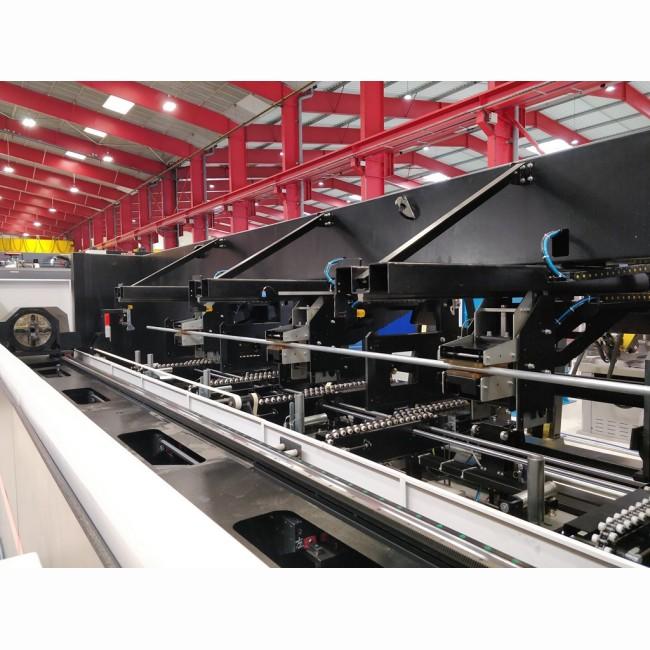

Un chargement des tubes longueur 6 ou 8m en manuel ou en automatique de bottes de tubes permettant de travailler en temps masqué et sur des séries importantes
Des diametres de tubes de 20 a 300mm
Un poste de déchargement de tole longueur 4m en standard.

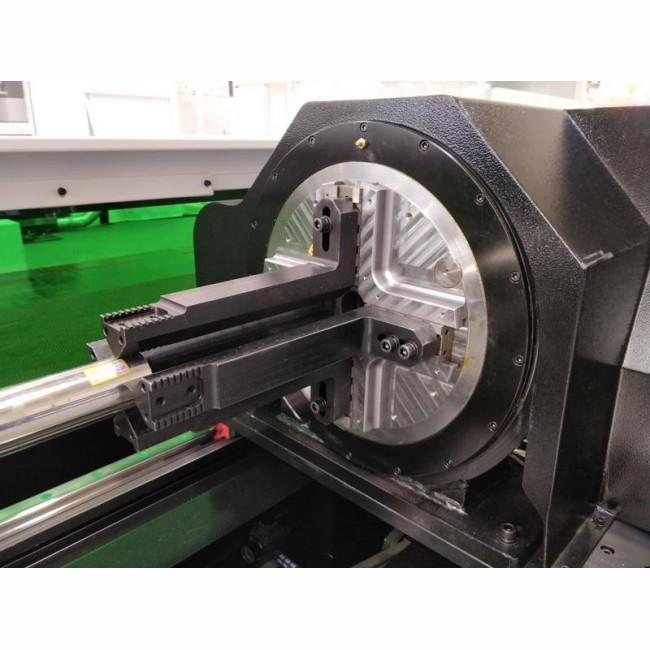

Un mandrin de serrage automatique avec un plage de réglage
Une source laser fibre de marque IPG ou nLIGHT avec une puissance de 1000 à 6000W équipée d'une unité de réfroidissement
un bâti en mécanosoudé largement dimensionné en tole de 18mm, recuit avant d'etre usiné pour une meilleure stabilité
Une centrale d'aspiration bizone (arriere mandrin et zone de coupe) avec décollematage automatique
Une tête laser Raytools avec focus manuel ou autofocus en option permettant de changer la position focale durant la coupe sans intervention

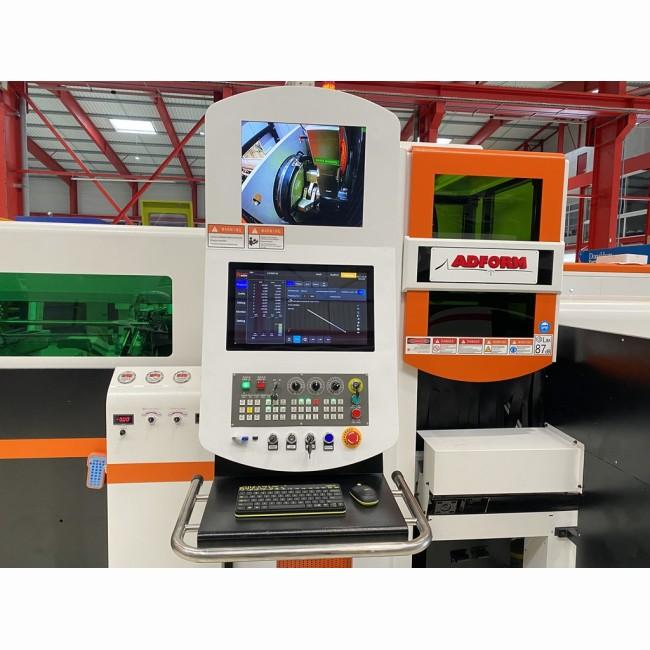

Une commande numérique Higerman power automation suspendu a un bras rotatif a 270°. Le pupitre de commande est équipé d'un double écran avec en partie haute la vision par caméra de la zone de travail
Un logiciel d'imbrication lantek Flex 3D
Une motorisation des axes Yaskawa et des guidages linéaires rexroth
Des composants électriques Schneider

Cette technologie présente de nombreux avantages par rapports aux technologies traditionnelles avec notamment:

Une performance et productivité accrue (gain de productivité de 50 a 70% suivant les opérations par rapports aux machines
conventionnelles)
des délais de fabrications de pièces considérablement réduits, ce qui permet d'augmenter les volumes de fabrications
si la machine est équipée d'un chargeur automatique, la possibilité d'avoir un temps d'ouverture plus important avec la production de la machine en automatique en dehors des heures de presences
une réduction des opérations de manutentions entre postes
Une rentabilité meilleure grâce au cout pièce considérablement réduit
Une polyvalence sans comparaison avec les outils conventionnels (nécessite des outillages spécifiques...)
Une flexibilité importante avec un process souple et rapide
Une réduction des TMS (troubles musculo squelettique) car moins de manipulation de pèces et transfert entre postes
Une qualité de coupe / trous / formes constante et meilleure que les procédés traditionnels
La possibilité de réaliser des pièces de formes complexes (demande la réalisation d'outillages dédiés en poinconnage), et
notamment des liaisons d'assemblage pour faciliter le montage / soudure

Caractéristiques techniques

Format de tube admissible Rond, carré, rectangle, ovale, triangle/ Rond, carré, rectangle, ovale, triangle/ Rond, carré, rectangle, ovale, triangle/ Rond, carré, rectangle, ovale, triangle
Diamètre de tube admissible (mm) 20 à 200/ 20 à 200/ 20 à 300/ 20 à 300
Longueur de barre (mm) 200 à 6040/ 200 à 8040/ 200 à 6040/ 200 à 8040
Source laser IPG ou nLIGHT/ IPG ou nLIGHT/ IPG ou nLIGHT/ IPG ou nLIGHT
Puissance (Kw) 1 à 6/ 1 à 6 /1 à 6/ 1 à 6
Chute mini (mm) 180/ 180/ 180/ 180
Dimension maxi des bottes (mm) 800 x 800 x 6040/ 800 x 800 x 8040/ 800 x 800 x 6040/ 800 x 800 x 8040
Poids maxi des bottes (kg) 2500/ 2500/ 2500/ 2500
Course de l'axe X (mm) 6200/ 8200/ 6200/ 8200
Course de l'axe Y (mm) 290/ 290
Course de l'axe Z (mm) 130/ 130
Course de l'axe rotatif W (°) 360/ 360/ 360/ 360
Précision de positionnement X/Y (mm) + / - 0,05 + / - 0,05 + / - 0,05 + / - 0,05
Répétabilité de positonnement X/Y (mm) + / - 0,03 + / - 0,03 + / - 0,03 + / - 0,03
Vitesse de positionnement (m/min) 90/ 90/ 90/ 90
Vitesse de rotation du mandrin (tr/min) 120/ 120/ 120/ 120
Accélération (G) 1,2/ 1,2/ 1,2/ 1,2
Type de contrôle du mandrin: électronique/ électronique/ électronique/ électronique
Alimentation électrique: 380V - 50Hz/ électronique/ électronique/ électronique
