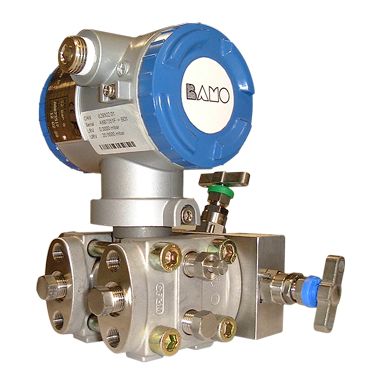

Debitrans - transmetteur de pression - bamo - sortie 4-20 ma

PRINCIPE
La pression différentielle agit à travers les membranes de séparation sur l'une des plaques d'un condensateur et fait varier la capacité de celui-ci.
Cette variation est convertie en un signal continu.
L'énergie auxiliaire est amenée au transmetteur par le circuit du courant de sortie (bloc alimentation à distance).
APPLICATIONS
Le transmetteur de pression différentielle DEBITRANS présente une extrême fiabilité de fonctionnement, mêmes dans les conditions industrielles et climatiques les plus sévères
Sur demande, les instruments peuvent être fournis avec un indicateur incorporé. Le transmetteur DEBITRANS peut comporter une sortie analogique proportionnelle à la pression différentielle, ou assurer l'extraction de la racine carrée du signal. La configuration peut être faite sur site.
Le DEBITRANS est l'appareil idéal pour toutes les gammes de pression différentielle comprises entre 4 et 1300 mbar avec une pression de ligne pouvant atteindre 140 bar. La conception de l'appareil permet d'accepter toute la pression de ligne unilatéralement sans destruction, ni modification de la plage de réglage. Relié à une sonde DEBIX, le DEBITRANS permet une mesure de débit à distance
L'appareil peut générer un courant pour permettre une simulation de fonctionnement et générer un signal en cas de défaut.
REGLAGE DES PLAGES DE MESURE
Le réglage peut s'effectuer grâce à un générateur de pression ou directement par programmation sur site (affichage d'un % de la pleine échelle).
Du fait du principe de construction à "capacité flottante", les influences dues aux à-coups de pression, à la pression de ligne et aux variations de température sont négligeables et ne perturbent pas les mesures.
CARACTERISTIQUES
Signal de sortie : 4 à 20 mA
Alimentation : 10,5 à 45 Vdc (10,5 à 30 Vdc en version SI)
Matériau : Standard cellule de mesure : Inox 316
Charge admissible : -1 bar à 100% du PN
Temps de réponse : Peut-être augmenté jusqu'à 15 s sur place.
Précision de mesure : ≤ 0,25 % de l'étendue de mesure max.
Raccord fluide : Taraudage intérieur 1/4" F NPT
Raccordement électrique : 1/2"
Température ambiante : -40°C à + 85°C
Température fluide : -40°C à + 100°C
Boîtier : Métal léger revêtu epoxy - Protection IP 65
Version S.I. :
II 1 G/D EEx ia IIC T4 et T5
selon EN 50 014, EN 50 020 et EN 50284
Poids : 7,5 kg
