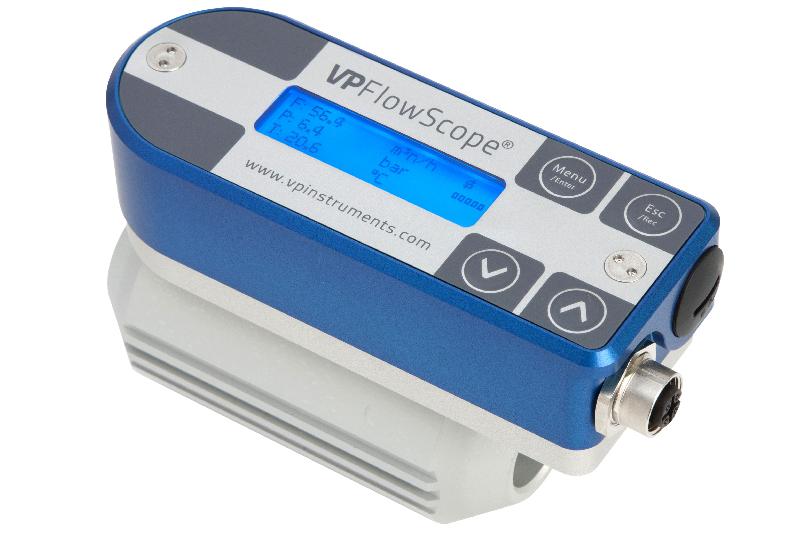

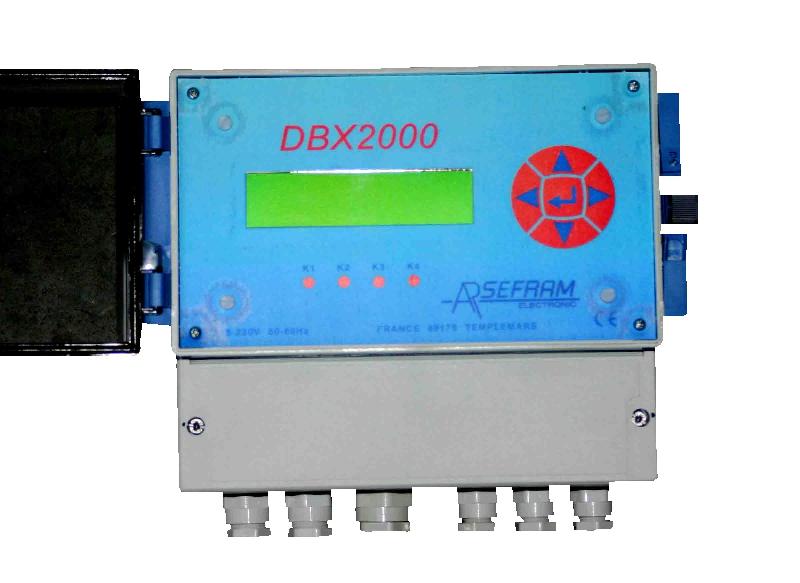

Débitmètres à pression différentielle

Un débitmètre pression différentielle est généralement composé de trois éléments :

Les débitmètres à pression différentielle sont adaptés à une large gamme d’applications industrielles. Ils conviennent à la mesure de liquides, de gaz ou de vapeur, même dans des conditions extrêmes de température et de pression. Ils sont largement utilisés dans les secteurs du pétrole et gaz, de l’énergie, du traitement de l’eau, de la marine, et dans les applications HVAC (chauffage, ventilation, climatisation).

Cette technologie est reconnue pour sa fiabilité à long terme, même dans des environnements de fonctionnement exigeants. L’absence de pièces mobiles dans les débitmètres pression différentielle réduit considérablement les besoins en maintenance. Leur conception éprouvée permet de maintenir une haute précision (généralement ±0,5 à ±1,0 % selon les modèles) même avec des fluides abrasifs ou chargés.

Parmi les avantages techniques clés :

Les débitmètres à pression différentielle sont souvent conformes aux normes internationales telles que ISO 5167, ASME MFC-3M ou PED. Ces normes garantissent une répétabilité et une traçabilité dans les mesures, sans nécessité d’étalonnage fréquent.

Des modèles avancés comme ceux utilisant l’élément ACONE intègrent des transmetteurs multivariables capables de mesurer simultanément la pression différentielle, la température et de calculer le débit massique. Ces solutions sont optimisées pour des performances supérieures, avec une chute de pression réduite et une tolérance élevée aux turbulences.

La première étape du fonctionnement d’un débitmètre par pression différentielle consiste à installer un élément de restriction dans la conduite. Cet élément, appelé élément primaire, peut prendre plusieurs formes normalisées : plaque à orifice, tube Venturi, cône, tuyère, tube de Pitot ou élément à coin. Sa fonction est de réduire la section de passage du fluide pour provoquer une modification de ses conditions d’écoulement.

Cette constriction locale dans la tuyauterie entraîne une variation de vitesse du fluide et donc une modification de la pression.

Lorsque le fluide traverse la restriction, sa vitesse augmente selon le principe de conservation de la masse, ce qui provoque une chute de pression à l’endroit le plus étroit, conformément à l'équation de Bernoulli. La pression mesurée avant la restriction est donc supérieure à celle mesurée après la restriction.

La pression différentielle ainsi générée est directement liée au débit volumique du fluide.

Deux prises de pression sont installées sur la conduite : l’une en amont et l’autre en aval de l’élément primaire. Ces prises sont connectées à un transmetteur de pression différentielle. Celui-ci capte et convertit la différence de pression (ΔP) en un signal électrique proportionnel.

Le débitmètre à pression différentielle peut fonctionner avec différents types de transmetteurs (analogiques ou numériques), qui offrent des fonctionnalités avancées comme la compensation de température ou de densité.

Le transmetteur utilise une fonction mathématique basée sur l’équation de Bernoulli, qui établit que le débit est proportionnel à la racine carrée de la pression différentielle :

Ce calcul peut être effectué en temps réel, même dans des conditions de pression ou de température variables.

Le débit calculé est ensuite converti en signal normalisé, souvent en 4-20 mA, avec ou sans protocole de communication (HART, Modbus, Profibus, etc.). Ce signal peut être envoyé vers un automate, un système de supervision (SCADA) ou un afficheur local.

Le débitmètre à pression différentielle offre ainsi une mesure en ligne, continue et fiable, sans interruption du processus.
