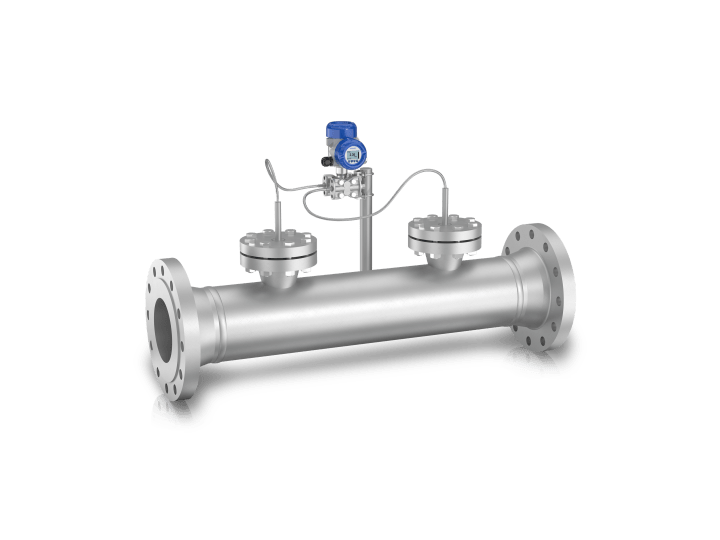

Débitmètre DP pour applications difficiles présentant des produits à mesurer abrasifs et visqueux - Débitmètre à coin

Conception robuste, adaptée à des fluides abrasifs ou contenant des matières en suspension et aux viscosités élevées (boues ferromagnétiques, alimentation de l'unité de cokéfaction, résidus ADU/VDU, etc.)
Jusqu'à +500°C / +932°F ; max. 160 bar / 2320 psi de pression de ligne (autres sur demande)
Bride : DN50...600 / 2...24" (autres sur demande)
2 fils, 4…20 mA/HART®, FF, Profibus-PA
Conception robuste, adaptée à des fluides abrasifs ou contenant des matières en suspension et aux viscosités élevées (boues ferromagnétiques, alimentation de l'unité de cokéfaction, résidus ADU/VDU, etc.)
Jusqu'à +500°C / +932°F ; max. 160 bar / 2320 psi de pression de ligne (autres sur demande)
Bride : DN50...600 / 2...24" (autres sur demande)
2 fils, 4…20 mA/HART®, FF, Profibus-PALe débitmètre à coin est conçu pour des applications difficiles pour lesquelles les autres technologies de mesure de débit échouent ou ont des durées de vie très limitées. Cet appareil peut résister à des viscosités élevées, à des liquides contentant des matières en suspension abrasives ou à des liquides susceptibles de former des dépôts ou de s'agglomérer. Les matériaux peuvent dépasser l'obstacle du coin, alors que, pour les autres débitmètres, une accumulation de matériau se produit, provoquant un effet "barrage". Pour ces raisons, le débitmètre à coin est devenu un appareil standard dans les applications présentant des conditions de process difficiles, comme dans les raffineries, où le coke solide peut dépasser le débitmètre avec l'écoulement d'alimentation chaude ou dans les applications de production pétrolière ou minière, dans lesquelles les solides n'ont pas encore été séparés du flux. KROHNE propose le débitmètre à coin complet, avec tous les éléments de coins, le ou les transmetteur(s) DP avec séparateurs à membrane, les accessoires, l'ingénierie, les tests et la documentation, le tout à partir d'une source unique. Le prélèvement de la pression est typiquement conçu comme un raccord à bride, pour une utilisation avec des séparateurs à membrane, et peut être exécuté de façon redondante si besoin. Les transmetteurs DP plus élaborés OPTIBAR DP 7060 et OPTIBAR DP 3050 accompagnent parfaitement cette solution de débitmètre DP. Ils présentent une linéarisation 3D et garantissent des performances avancées, même à des pressions statiques élevées. La série OPTIBAR DP présente une excellente stabilité dans le temps et un faible coût total d'acquisition, grâce à un besoin réduit en étalonnages sur site.Vue d'ensemble Le débitmètre à coin est conçu pour des applications difficiles pour lesquelles les autres technologies de mesure de débit échouent ou ont des durées de vie très limitées. Cet appareil peut résister à des viscosités élevées, à des liquides contentant des matières en suspension abrasives ou à des liquides susceptibles de former des dépôts ou de s'agglomérer. Les matériaux peuvent dépasser l'obstacle du coin, alors que, pour les autres débitmètres, une accumulation de matériau se produit, provoquant un effet "barrage". Pour ces raisons, le débitmètre à coin est devenu un appareil standard dans les applications présentant des conditions de process difficiles, comme dans les raffineries, où le coke solide peut dépasser le débitmètre avec l'écoulement d'alimentation chaude ou dans les applications de production pétrolière ou minière, dans lesquelles les solides n'ont pas encore été séparés du flux. KROHNE propose le débitmètre à coin complet, avec tous les éléments de coins, le ou les transmetteur(s) DP avec séparateurs à membrane, les accessoires, l'ingénierie, les tests et la documentation, le tout à partir d'une source unique. Le prélèvement de la pression est typiquement conçu comme un raccord à bride, pour une utilisation avec des séparateurs à membrane, et peut être exécuté de façon redondante si besoin. Les transmetteurs DP plus élaborés OPTIBAR DP 7060 et OPTIBAR DP 3050 accompagnent parfaitement cette solution de débitmètre DP. Ils présentent une linéarisation 3D et garantissent des performances avancées, même à des pressions statiques élevées. La série OPTIBAR DP présente une excellente stabilité dans le temps et un faible coût total d'acquisition, grâce à un besoin réduit en étalonnages sur site. Caractéristiques & Options Applications typiquesLes caractéristiques et les options du produit dépendent de la configuration de l'appareil : veuillez nous contacter pour vous assurer que vos fonctionnalités peuvent être combinées dans un seul appareil.
Appareil adapté aux applications difficiles présentant des viscosités élevées, des fluides abrasifs et des fluides contenant des matières en suspension
Les matières en suspension ou les éléments agglomérés peuvent dépasser les restrictions des organes déprimogènes.
Capacités de mesure bidirectionnelle du débit, pas de pièces mobiles
Versions redondantes disponibles (1oo2, 2oo3)
Large choix de matériaux en contact avec le produit à mesurer, pour le corps du débitmètre et les séparateurs à membrane
Fabrication et étalonnage jusqu'à 48''
Coût total d'acquisition diminué grâce au besoin réduit de réétalonnage sur site, permis par des transmetteurs OPTIBAR DP 3D linéarisés avancés
Solution de débitmètre complète, avec élément de coin, transmetteur DP avec séparateurs à membrane, calculateur de débit, accessoires, ingénierie, tests et documentation, le tout depuis une source unique.
Options de communication HART®7, Foundation fieldbus et Profibus-PA
Versions homologuées SIL 2/3
Homologations Ex ia et Ex d
Références internationales avec EPC renommés
Caractéristiques & Options Applications typiquesLes caractéristiques et les options du produit dépendent de la configuration de l'appareil : veuillez nous contacter pour vous assurer que vos fonctionnalités peuvent être combinées dans un seul appareil.
