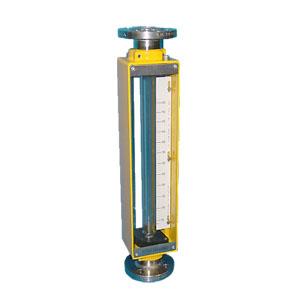

Débimétre tube en verre type 123

Un flotteur, de type fil à plomb, est poussé par le fluide et se déplace verticalement dans un tube verre en borosilicate qui s'élargit vers le haut.
Pour un débit donné, le flotteur s'établit à un niveau particulier où son poids s'équilibre avec la poussée du fluide.
La collerette supérieure du flotteur indique la valeur de ce niveau sur l'échelle graduée.
L'indication de débit est sur une bande amovible qui permet de changer facilement d'échelles.
Les parties métalliques sont en peinture époxy, ce qui donne une excellente protection contre la corrosion.
les glaces de protection sont en verre trempé pour une sécurité optimale. La conception de l'instrument permet un remplacement rapide du tube, en cas de bris accidentel ou pour le remplacement par une autre dimension de tube (mesure différente).
Fluides : Tous liquides et gaz compatibles
Débit Gaz : 12 l/h à 200 m3/h
Débit Liquide : 1 l/h à 20 m3
Pression : 16 bar max. @ 20° C
Température : jusqu'à +200° C
Connexion : à brides
Entraxe : 540 ou 640 mm selon construction
Options :
Contacts
Échelle spéciale
Joints en fluorocarbone ou PTFE
Domaine d'utilisation:
Liquides et gaz
Métallurgie (cémentation, recuit)
Mécanique (réglage de brûleurs, contrôle pneumatique)
Industries alimentaires
Banc hydraulique (métrologie, industrie aéronautique)
Processus de transformation (sucrerie, papeterie, ...)
