D9t - tracteurs - caterpillar finance france - poids en ordre de marche : 48361 kg

PRÉSENTATION

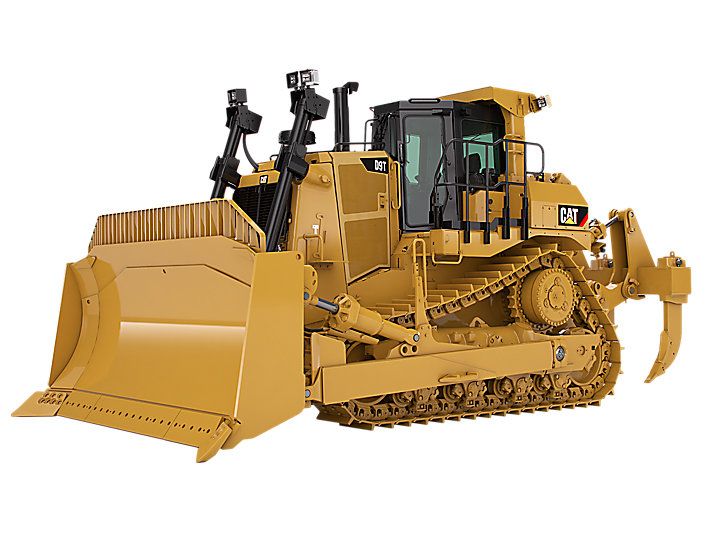

Le D9T Cat est réputé pour son rendement exceptionnel, son confort de conduite et sa grande fiabilité. Il s'agit d'une machine extrêmement polyvalente et suffisamment souple pour une utilisation dans la construction lourde, les carrières, les décharges sanitaires, l'exploitation forestière, et sur les sites miniers. Pour perpétuer l'héritage du D9T, les clients Cat peuvent désormais compter sur les performances supérieures, la longue durée de vie et la simplicité d'utilisation du nouveau D9T et continuer à s'appuyer sur les services de qualité supérieure du réseau mondial de concessionnaires Cat pour garantir la pérennité de leurs opérations.
MOTEUR - CONFORME EPA TIERS 4 FINAL (ÉTATS-UNIS)/STAGE IV (UE)
Modèle de moteur (1) C18 ACERT™ Cat®
Alésage 145 mm Course 183 mm
Cylindrée 18.1 l
Puissance moteur, brute SAE J1995* 350 kW
Puissance moteur - ISO 14396 343 kW
Puissance moteur - Nette SAE J1349/ISO 9249 325 kW
Remarque * Exclut les pertes du ventilateur.
Nette SAE J1349/ISO 9249 325 kW
Modèle de moteur (2) C18 ACERT Cat
MOTEUR
Puissance au volant 325 kW
Émissions Normes Tier 4 Final de l'EPA et Stage IV de l'UE
POIDS
Poids en ordre de marche 48361 kg
Poids en ordre d'expédition 36316 kg
TRANSMISSION
Marche avant 1 3.9 km/h
Marche avant 2 6.8 km/h
Marche avant 3 11.7 km/h
Marche arrière 1 4.7 km/h
Marche arrière 2 8.4 km/h
Marche arrière 3 14.3 km/h
Marche avant 1 : effort de traction à la barre d'attelage 716500 N
Marche avant 2 : effort de traction à la barre d'attelage 400500 N
Marche avant 3 : effort de traction à la barre d'attelage 222500 N
COMMANDES HYDRAULIQUES
Type de pompe Pompe à pistons engrenée sur le volant
Sortie de pompe : direction 387 l/min
Sortie de pompe : équipement 226 l/min
Débit des vérins d'inclinaison : débit côté tige 140 l/min
Débit des vérins d'inclinaison : débit côté culasse 188 l/min
Réglage du clapet de décharge des vérins de levage 26200 kPa
Réglage du clapet de décharge des vérins d'inclinaison 19300 kPa
Ripper - Levage- Réglage du clapet de décharge 26200 kPa
Réglage du clapet de décharge (pas) du ripper 26200 kPa
Circuit de direction - Pression 40500 kPa
Contenance du réservoir 89 l
TRAIN DE ROULEMENT
Type de patin Service intensif
Largeur - Patin 610 mm Patins/côté 43
Hauteur de l'arête 84 mm
Pas 240 mm
Garde au sol 596 mm
Voie des chaînes 2250 mm
Longueur - Chaîne au sol 3470 mm
Surface de contact au sol 4.24 m²
Galets inférieurs/côté 8
Nombre de galets supérieurs 1 par côté (en option)
CONTENANCES
Réservoir de carburant 821 l
Réservoir de DEF 36 l
Circuit de refroidissement 98 l
Réducteur (chacun) 15 l
Nota *Avec filtres à huile.
CONTENANCES POUR L'ENTRETIEN
Carter moteur* 37 l
Groupe motopropulseur 164 l
Châssis porteurs - Chacun 45 l
Compartiment de l'arbre de pivot 30 l
Huile hydraulique - Uniquement 89 l
TREUILS
Modèle de treuil PA 140VS
Poids* 1790 kg
Contenance d'huile 15 l
Longueur supplémentaire du tracteur 557 mm
Largeur du tambour 320 mm
Diamètre du câble - Recommandé 28 mm
Diamètre du câble - En option 32 mm
Capacité maximum du tambour - Longueur de câble recommandée 78 m
Capacité maximum du tambour - Longueur de câble en option 62 m
Dimensions de l'embout ferré de câble - Longueur 70 mm
Dimensions de l'embout ferré de câble - Diamètre extérieur 60 mm
Remarque *Le poids indiqué comprend uniquement le treuil de base. Il ne comprend pas la version de montage, la version de commande, l'huile et le câble. Avec contrepoids : 3 700 kg (8 150 lb).
NORMES
ROPS Le cadre ROPS (cadre de protection en cas de retournement) proposé par Caterpillar sur cette machine est conforme aux normes SAE J1040 Mai 94 et ISO 3471:1994.
FOPS Le cadre FOPS (cadre de protection contre les chutes d'objets) est conforme à la norme ISO 3449:2005 Niveau II.
DIMENSIONS
Garde au sol* 596 mm
Voie des chaînes 2250 mm
Largeur - Sans tourillons - Patin standard 2880 mm
Largeur, aux tourillons 3300 mm
Hauteur - Cabine FOPS* 3820 mm
Hauteur - Sommet de la cheminée d'échappement* 3997 mm
Hauteur - ROPS/toit* 4000 mm
Hauteur de la barre d'attelage (axe de la chape)* 763 mm
Longueur - Chaîne au sol 3470 mm
Longueur hors tout - Tracteur de base 4910 mm
Longueur - Tracteur de base - Avec barre d'attelage 5180 mm
Longueur - tracteur de base - avec treuil 5545 mm
Longueur - Avec lame SU** 6880 mm
Longueur - Avec lame en U 6967 mm
Longueur - Avec ripper monodent 6529 mm
Longueur - Avec ripper multident 6538 mm
Longueur hors tout - (lame SU et ripper SS) 8230 mm Nota (1) *Comprend la hauteur d'arête pour les dimensions totales sur surfaces dures.
Note (2) **Comprend la barre d'attelage.
ÉQUIPEMENTS ÉLECTRIQUES

• Alternateur, 150 A
• Avertisseur de recul
• Batteries (deux), 12 V, 200 Ah
• Convertisseur, 12 V, 10 A et 20 A
• Connecteur de diagnostic
• Klaxon avant
• Lampe, compartiment moteur
• Système d'éclairage, six halogènes et deux diodes
• Prise de démarrage

POSTE DE CONDUITE

• Accoudoir réglable
• Cabine FOPS
• Chauffage de la cabine
• Contacteur de désactivation, commandes hydrauliques
• Pédale de décélération
• Direction différentielle, braquage en prise
• Contacteur de régulateur électronique
• Circuit hydraulique à commande électronique pour la commande du bulldozer et du ripper
• Affichage des informations - Couleur
• Rétroviseur
• Prééquipement pour MP3/IPOD
• Prééquipement radio, divertissements
• Climatiseur monté sur le cadre ROPS
• Arceau ROPS
• Siège : - Tissu, suspension pneumatique
• Ceinture de sécurité à enrouleur de 76 mm (3 in)
• Commande de direction et de transmission
• Essuie-glaces, balayage intermittent, vitesses lente et rapide

GROUPE MOTOPROPULSEUR

• Refroidisseur d'admission air-air
• Filtre à air double, avec préfiltre
• Radiateur à barres d'aluminium, 6 ailettes par pouce
• C18 doté de la technologie ACERT, Tier 4 Final et Stage IV : - Démarreur électrique 24 V - Module d'émissions propres
• Liquide de refroidissement longue durée
• Gestion des changements de rapport : - Système de commande électronique de la productivité avancée (APECS) - AutoShift avancé (EAS)
• Temporisateur de coupure de ralenti du moteur
• Aide au démarrage à l'éther, automatique
• Remplissage rapide du circuit de carburant
• Pompe d'amorçage de carburant, clé activée, électrique
• Dispositif de vidange d'huile rapide pour le moteur et le groupe motopropulseur
• Silencieux
• Frein de stationnement électronique
• Grille d'entrée de préfiltre
• Séparateur, eau/carburant
• Réducteurs planétaires à trois planétaires et double réduction
• Convertisseur de couple
• Commande électronique de transmission (ECPC), (3 vitesses AV/AR)

SÉCURITÉ ET PROTECTION

• Points d'arrimage
• Rail protecteur du garde-boue
• Marchepieds et poignées à usage intensif
• Centrale de surveillance de présence du conducteur
• Système d'avertissement de ceinture de sécurité
• Surveillance de la pente et de la pente latérale

TRAIN DE ROULEMENT

• Graisseurs d'axe d'extrémité de balancier de suspension, à distance
• Galets et roues folles lubrifiés à vie
• Segments remplaçables de couronne de barbotin
• Train de roulement à suspension, châssis porteur tubulaire à huit galets
• Embouts de pignon fou à trois boulons
• Tendeurs de chaîne hydrauliques
• Guides de chaîne
• Maillons de fermeture en deux parties

AUTRES ÉQUIPEMENTS STANDARD

• Prééquipement assistance de lame automatisée (double dévers)
• Catalogue de pièces sur CD-ROM
• Robinets de vidange écologiques
• Capotage moteur
• Orifices de prélèvement d'échantillons de liquides
• Prééquipement pour commande de nivellement
• Centre d'entretien au niveau du sol
• Product Link (satellite)
• Protection antivandalisme (huit cadenas)
• VIMS 3G

ÉQUIPEMENTS DE BULLDOZER

• Lame 9SU
• Lame 9SU, plaque de poussée
• Lame 9SU résistante à l'abrasion
• Lame 9SU résistante à l'abrasion, noire
• Lame pour décharge sanitaire 9SU
• Lame 9U
• Lame 9U résistante à l'abrasion
• Lame 9U résistante à l'abrasion, noire

PROTECTIONS

• Blindages inférieurs, contrepoids avant
• Blindages inférieurs, partiels
• Blindages inférieurs, étanches
• Protection du réservoir de carburant
• Protection du réservoir de carburant avec protecteur de transmission
• Protection, pignons fous du train de roulement
• Protection, barres de décrottage ? avant

POSTE DE CONDUITE

• Surfaces vitrées de la cabine : - 276 kPa (40 psi) - Double vitrage résistant aux impacts
• Équipements conducteur : - Version 5e centile - Tôles de plancher à ouverture rapide
• Préfiltre motorisé
• Siège : - Vinyle à suspension pneumatique - Siège chauffant et ventilé, revêtement tissu et suspension pneumatique
• Équipement de visibilité : - Rétroviseurs - Caméra unique
• Stores

GROUPE MOTOPROPULSEUR

• Liquide de refroidissement, Arctic
• Prégraissage du moteur
• Échappement, revêtu : - Module d'émissions propres isolé
• Réducteurs : - Pour temps froid - Protégé - Traitement des déchets
• Remplissage de DEF au niveau du sol
• Ventilateur de refroidissement réversible

ÉQUIPEMENTS ARRIÈRE

• Système d'installation sans marteau et à bagues de retenue CapSure - Monodent - Multident - Monodent à pénétration profonde
• Contrepoids
• Barre d'attelage, arrière
• Ripper multident : - Standard
• Ripper monodent - Extracteur de goupille - Standard
• Barre de décrottage
• Treuil*
• *Il est conseillé d'utiliser un équipement arrière et/ou un contrepoids arrière pour améliorer les performances et l'équilibre.

SÉCURITÉ ET PROTECTION

• Projecteurs - Douze, (comprend dix projecteurs halogènes et deux DEL) - Xénon (comprend quatre projecteurs halogènes, six au xénon et deux DEL) - DEL, (comprend douze projecteurs DEL)
• Écran sur la vitre arrière
• Lampe stroboscopique d'avertissement

VERSIONS SPÉCIALES

• Traitement de grosses quantités de déchets
• Niveaux sonores
• Mise en tas
• Traitement des déchets

TECHNOLOGIE

• Installation du système AccuGrade
• Performances - AutoCarry - Commande automatique du ripper
• Cat Grade Control 3D
• Terrain pour le nivellement

TRAIN DE ROULEMENT

• Galet supérieur - Galets supérieurs, pour temps froid
• Chaînes à bagues de retenue PPR, étanches et lubrifiées : 560 mm (22 in), service intensif : 610 mm (24 in), service intensif : 610 mm (24 in), service intensif, évidement central trapézoïdal : 610 mm (24 in), service très intensif : 610 mm (24 in), service très intensif, évidement central trapézoïdal : 685 mm (27 in), service intensif : 685 mm (27 in), service intensif, bagues de retenue : 685 mm (27 in), service intensif, évidement central trapézoïdal : 685 mm (27 in), service très intensif : 760 mm (30 in), service modéré : 760 mm (30 in), service modéré, évidement central trapézoïdal
• Versions des trains de roulement - Anti-abrasion - Pour temps froid - Traitement des déchets

AUTRES ÉQUIPEMENTS

• Batterie, pour temps froid (comprend deux jeux de batteries et deux démarreurs)
• Canalisations de carburant, refroidisseur
• Réchauffeur de liquide de refroidissement moteur
• Circuit hydraulique, double dévers (avec assistance de lame automatisée)
