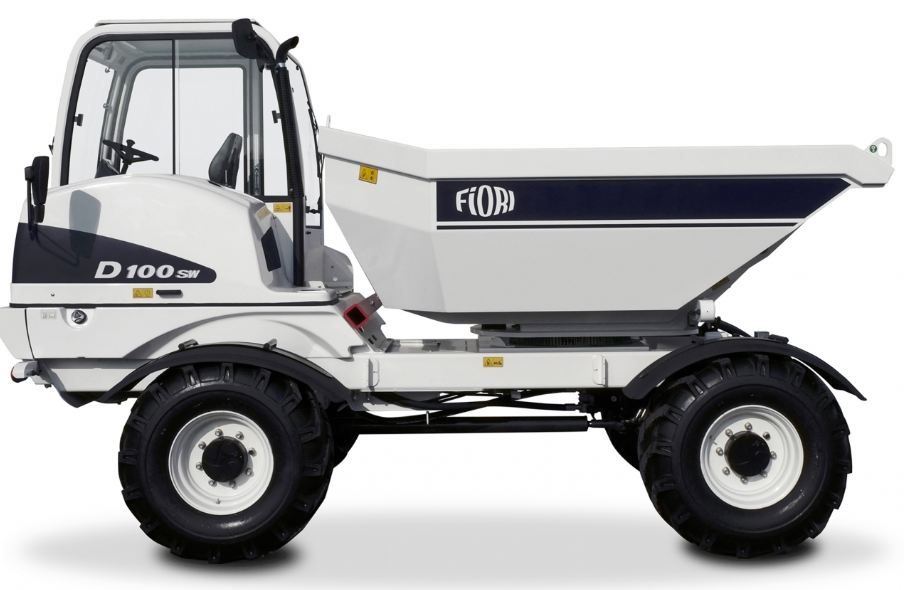

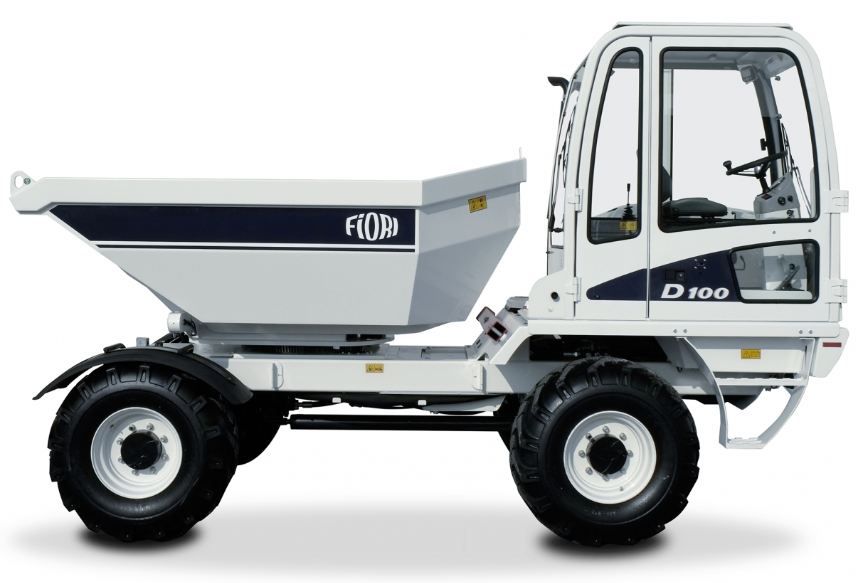

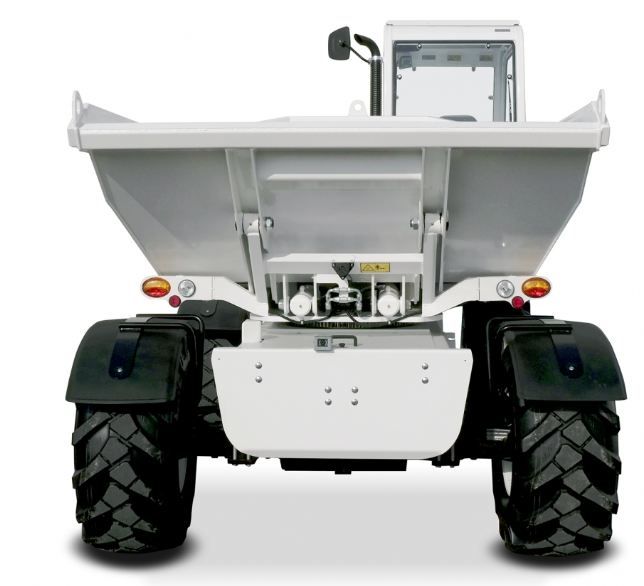

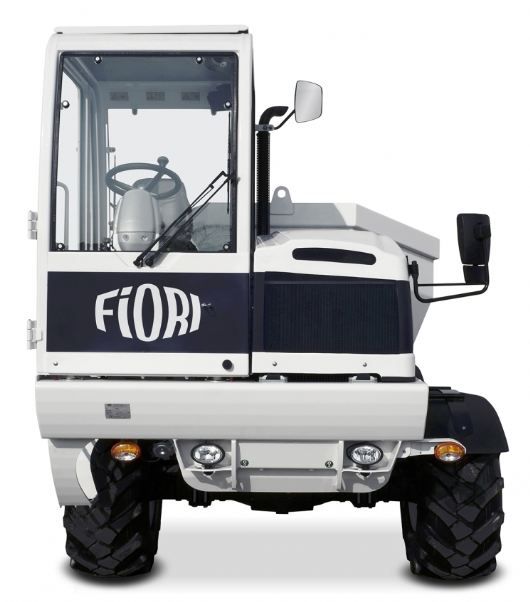

D 100 SW Dumper Motobasculeur - Fiori - 5500 kg - Transmission Hydrostatique - 4x4x4 - Système de Réversibilité

La série SW des moto-basculeurs 4x4x4 de la société FIORI GROUP est équipée d'un caisson avec basculement et orientation à 180° pour le déchargement trilatéral, garantissant l'accès à tous les points du chantier. Le modèle D 100 SW, avec une charge admissible de 10 000 kg, est le moto-basculeur à transmission hydrostatique idéal pour toutes les applications, où la traction, la visibilité et la manoeuvrabilité en toute sécurité sont indispensables pour les travaux de transport et de déchargement de grandes quantités de matériaux. Muni du système exclusif de réversibilité de la conduite et de protection de l'opérateur avec la cabine ROPS/FOPS, le moto-basculeur D 100 SW garantit une conduite sécurisée dans les deux sens de marche : en marche avant et en marche arrière.


MOTEUR DIESEL

No emission compliance

Modèle: PERKINS série 1 104

Type : Turbo Cylindrée, nombre

Cylindres : 4 400cc - 4 en ligne

Injection : directe à contrôle mécanique

Refroidissement : et à eau, filtre à air à sec

Puissance maxi : 82,5 kW (112 Hp)

Puissance rég. : 82 kW (2 400 tr/mn )

Couple maxi : 404 Nm a 1 400 tr/mn

Alternateur : 12V - 65 A


MOTEUR DIESEL Stage IIIA / Tier 3

Modèle: PERKINS série 1 104

Type : Turbo Cylindrée, nombre

Cylindres : 4 400cc - 4 en ligne

Injection : directe à contrôle mécanique

Refroidissement : et à eau, filtre à air à sec

Puissance maxi : 83 kW (113 Hp)

Puissance rég. : 83 kW (2 200 tr/mn )

Couple maxi : 418 Nm a 1 400 tr/mn

Alternateur : 12V - 65 A


MOTEUR DIESEL Stage IV / Tier 4 Final EPA

Modèle: KOHLER série KDI 3 404 TCRSCR

Type : Turbo Common Rail Cylindrée, nombre

Cylindres : 3 400cc - 4 en ligne + DOC + SCR

Injection : directe à contrôle électronique

Refroidissement : et à eau, filtre à air à sec

Puissance maxi : 90 kW (122 Hp)

Puissance rég. : 90 kW (2 200 tr/mn)

Couple maxi : 500 Nm a 1 400 tr/mn

Alternateur : 12V - 90 A


CIRCUIT ÉLECTRIQUE

Batterie: 12 V capacité 132 Ah (600 A)
Système d'éclairage routière, phares de travail arrière.


TRANSMISSION INTÉGRALE TOUT TERRAIN

Transmission hydrostatique "automotive" avec pompe à cylindrée variable et moteur hydraulique à cylindrée variable avec commande électro-hydraulique, inversion de marche au volant.
Boîte de vitesses mécanique pour "marche pendant le travail" et "marche pendant les déplacements", à commande électro-hydraulique.


VITESSE

4 vitesses avant et 4 marches arrière

I° 0 - 3,7 Km/h 0 - 3,7 Km/h
II° 0 - 9,5 Km/h 0 - 3,7 Km/h
III° 0 - 11,8 Km/h 0 - 11,8 Km/h
IV° 0 - 30,0 Km/h 0 - 11,8 Km/h
Rapport traction / poids: 48%


ESSIEUX ET ROUES

Avant porteur, oscillant (± 6°) et directeurs, avec réducteurs épicycloïdaux aux moyeux de roues.
Arrière porteur, directeur avec réducteurs épicycloïdaux aux moyeux de roues et boîte de vitesses bridée directement
Pneus: 18 -19,5 16PR


FREINS

De service et de secours à disques internes en bain d'huile qui agissent sur les 4 roues, actionnement par pompe mini-servo sur double circuit indépendant.
De stationnement, du type négatif, avec disques internes en bain d'huile sur pont arrière, desserrage à commande électro-hydraulique.


DIRECTION

Assistée à travers la direction assistée de détection de charge à double cylindrée sur 4 roues directrices ; dispositif de sélection de braquage pour : 2 roues directrices, 4 roues directrices et braquage en crabe.


CIRCUIT HYDRAULIQUE SERVICES

Pompe à engrenages Capacité maximum: 45 lt/mn
Pression maximum: 230 bars
Distributeur à 2 éléments.
Échangeur en aluminium pour le refroidissement de l'huile hydraulique.
Admission circuit fermé pressurisé avec filtre à huile remplaçable de l'extérieur.


CAISSE

Caisse avec renversement à l'aide de n°2 vérins à double effet. Orientation de 180° pour déchargement trilatéral à travers crapaudine dentée « heavy-duty » avec rotation hydraulique et blocage automatique avec frein négatif.
Capacité à ras: 3 700 litres
Capacité à plein SAE: 5 200 litres


CABINE

Cabine fermée chauffée conçue selon les critères ROPS FOPS.
Tourelle de conduite pivotante sur 180°.
Siège anatomique avec suspension élastique et réglage en hauteur, ceintures de sécurité.
Commandes de conduite et services avec disposition ergonomique.
Glace porte avec ouverture coulissante.
Afficheur TÉLÉ LCD avec caméra vidéo pour visibilité arrière.


RAVITAILLEMENTS

Réservoir à combustible en polyéthylène réticulé (PER): 95 litres
Capacité totale du circuit hydraulique: 105 litres
Huile moteur: 8 kg


MASSE

Masse d'exploitation: 5 500 kg
Masse maximum: 15 500 kg
Charge utile: 10 000 kg
