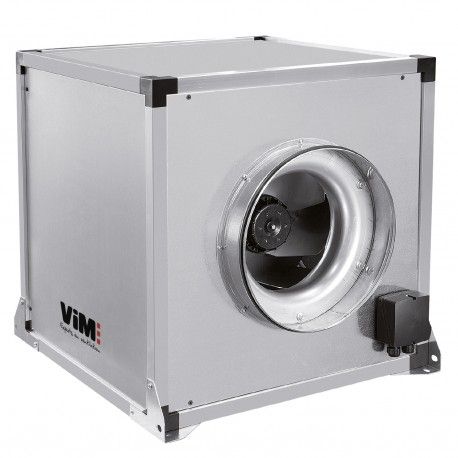

CVAB-N CVAT-N - Caisson de ventilation - VIM - débit jusqu'à 14 000 m3/h - isolation phonique - monophasé/triphasé

loading

Description

CVAB-N - CVAT-N
Caissons d'extraction ou d'insufflation
Entraînement direct - Réaction < 14 000 m3/h
  • Turbine centrifuge à réaction
  • Raccordement circulaire configurable
  • Isolation phonique

2 versions :
  • CVAB-N : Monophasé 230V 50Hz
  • CVAT-N : Triphasé 230/400V 50Hz

9 tailles de diamètres de raccordement :
  • Ø250
  • Ø315
  • Ø355
  • Ø400
  • Ø450
  • Ø500
  • Ø560
  • Ø630
  • Ø710 mm

Débits : de 200 à 14 000 m3/h
Construction :
  • Châssis en profil d'aluminium extrudé avec coins en plastique
  • Caisson étanche en acier galvanisé avec panneau double peau
  • Isolation acoustique double peau en laine de verre épaisseur 25 mm (A1)
  • Piquage circulaire à l'aspiration et au refoulement
  • Possibilité de monter le raccordement circulaire au refoulement sur n'importe quel côté du caisson : en ligne, droite, gauche, dessus
  • Turbine à réaction montée en accouplement direct avec le moteur :
    • En tôle d'aluminium agrafée pour les modèles CVAB-N
    • En tôle d'acier galvanisé agrafée pour les modèles CVAT-N 1 400, 2 000, 3 000, 4 000, 6 000 et 15 000, puis soudée pour les autres modèles

Motorisation :
  • Moteur AC dans le flux d'air
  • Version 1 vitesse monophasé 230V 50Hz, variable en tension :
    • IP55, classe F, protection thermique non raccordée dans la boîte à bornes. Température d'air entre -40 et 60°C
  • Version 1 vitesse triphasé 230/400V 50Hz, 4 ou 6 pôles, variable en fréquence :
    • IP55, classe F, protection thermique (PTC) non raccordée dans la boîte à bornes. Température d'air entre -20 et 40°C
Télécharger la fiche technique
