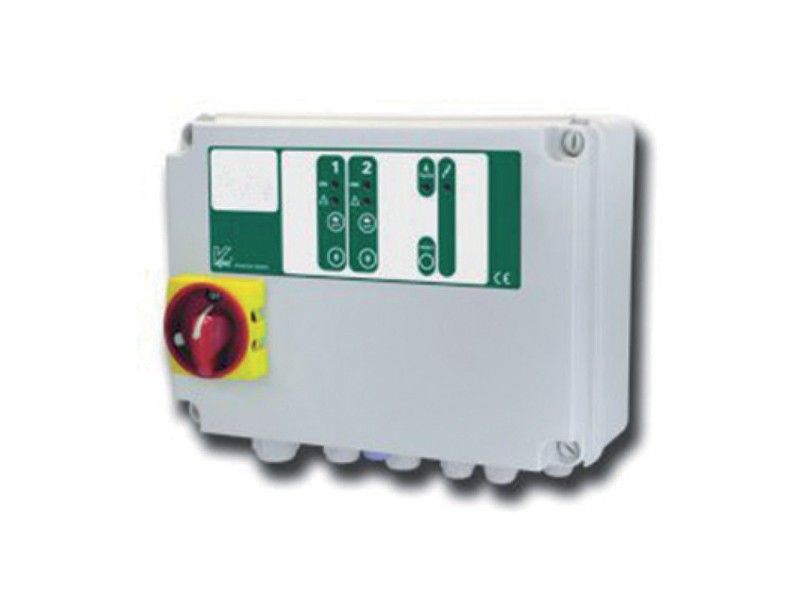

Crs12 - coffret électrique pour pompe - espa group - intensité maximum : 12 a - ae01415
![Crs12 - coffret électrique pour pompe - espa group - intensité maximum : 12 a - ae01415_0](https://www.hellopro.fr/images/produit-2/0/7/5/crs12-coffret-electrique-pour-pompe-espa-group-intensite-maximum-12-a-ae01415-8088570.jpg)
Description
CR
Coffrets électriques de commandes et protections pour pompe de relevage
CR : Coffrets électriques de commandes et protections pour pompe de relevageAvec le coffret électrique CR, sécurisez et automatisez votre système de pompage. Que cela soit pour une installation monophasée ou triphasée, les coffrets électriques Compact sont dotés d'une protection thermique et d'un contrôle de niveau. Simple à utiliser, notre coffret électrique Compact existe en différentes versions. Découvrez ses caractéristiques ci-dessous.
Caractéristiques générales du coffret électrique CR
Vous avez besoin d'un coffret de commande et de protection pour vos systèmes de pompage ou d'irrigation ? Le coffret électrique CR est celui qu'il vous faut.
Doté de nombreux atouts, il ne nécessite pas l'ajout d'un relais thermique et peut se voir rajouter un condensateur de démarrage (en monophasé).
Les avantages des coffrets électriques CR
> Sa platine de commande est interchangeable, c'est à dire que vous aurez le choix de la détection par commutateur : bi ou mono électrode, sous-intensité.
> La façade du coffret est entièrement détachable, ce qui en facilite son utilisation.
> Choisissez le type d'alimentation adapté à votre installation, que cela soit en monophasé ou en triphasé.
> Pompes Guinard Bâtiment a également prévu un emplacement et des fixations pour un condensateur dans le coffret électrique Compact.
> Une alarme vous informe lors du manque d'eau dans le réservoir.
> Grâce à un potentiomètre, réglez en toute sécurité la protection moteur.
Caractéristiques générales :
Applications
Coffret de commande et de protection pour pompe de relevage par interrupteurs à flotteurs.
CRS 12 : Triphasé ou monophasé démarrage direct pour 1 pompe de relevage.
CRD 12 : Triphasé ou monophasé démarrage direct pour 2 pompes de relevage.
Conception
Le flotteur de NIVEAU HAUT (TROP-PLEIN) déclenchera la pompe en cas d'anomalie sur les autres flotteurs.
De plus, le défaut de n'importe quel flotteur déclenche le flotteur situé directement au dessus du flotteur endommagé.
Protection contre les surintensités moteur par relais électronique, réglable de 0 à 13 Ampères.
• Protection moteur contre le fonctionnement sur 2 phases (moteurs triphasés).
• Protection thermique à bilame PTO (Klixon).
• Sécurité de fonctionnement par relayage automatique sur anomalie de l'un des flotteurs.
• Dégommage automatique de la garniture mécanique de la pompe (impulsion 1s/23 h).
• Alarme sonore de niveau trop-plein (buzzer intégré).
• Sectionneur général de sécurité avec bornes de raccordement Réseau.
• Disjoncteur de protection contre les courts-circuits moteurs.
• Contacteur de puissance avec bornes de raccordement moteur.
• Touche de fonctionnement MAN-0-AUT.
• Diodes lumineuses de PRESENCE TENSION et NIVEAU TROP-PLEIN.
• Diodes lumineuses de MARCHE et SURCHARGE.
• Touche de réarmement sur défaut pompe (RESET).
• Report défaut pour la connexion d'une deuxième alarme sonore (klaxon/sirène/trompe).
• Report défaut général sur défaut pompe ou sur niveau trop plein.
• Alimentation en basse tension (12/24 Vdc) des organes de commande extérieurs pour sécurité accrue.
• Presse-étoupes de raccordement pour étanchéité.
Caractéristiques
• Tolérance de tension +10% - 15%.
• Intensité maximum par pompe 12 A AC3.
• Réglage de surcharge 0-13 A (réglable).
• Seuil de sous-charge <0,5 A (non réglable).
• Tension des flotteurs 12/24 V.
• Connexion alarme sonore trop-plein
• Contact sec ou tension de 230 Vac (optionnel).
• Raccordement réseau direct au sectionneur général.
• Raccordement moteur direct au contacteur (4 mm²).
• Type de fixation murale (pattes de fixation fournies).
• Dimensions et poids L 300 X l 200 X P 120 - 3 Kg.
• Indice de protection IP56.
Limites d'utilisation
• T°C de service de -10 + 55 ºC.
• Intensité maximum tolérée 12A.
Equipements
• Pattes de fixations.
• 1 fusible.
