Cristallisation cascade de laboratoire - mp1002

La manipulation sur un pilote de Cristallisation à pour but d'obtenir des cristaux d'un soluté donné à partir d'une solution diluée à laquelle on fait subir une concentration préalable par évaporation de solvant.
Description technique :
Appareillage de laboratoire
Alarmes de débit d'eau de refroidissement pour arrêt de la chauffe et protection des opérateurs
Alarmes de température pour la protection des éléments chauffant
Construction en verre borosilicaté et inox 316L
Cuves amovibles sans démontage de la partie supérieure des réacteurs
Chauffages par fluide thermique
Régulation de chauffage avec programmateur de rampe de consigne

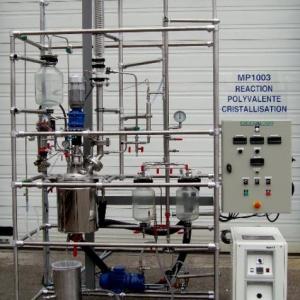

Le pilote se compose de :
Réacteur cylindrique type « grignard » double enveloppe de chauffage fluide thermique et vanne de vidange type ; couvercle verre borosilicaté.
Ensemble d'agitation à vitesse variable en inox 316L avec turbine à hélice.
Tête de colonne en verre borosilicaté.
Condenseur vertical en inox 316L.
Réfrigérant du distillat en verre borosilicaté.
Recette du distillat en verre borosilicaté, graduée.
Filtre en verre borosilicaté type « Büchner » ; média filtrant en verre borosilicaté fritté, démontage rapide des deux parties du filtre ; vanne de vidange en inox 316L - PTFE à boisseau sphérique.
Réacteur cylindrique type « grignard » : enveloppe de chauffage par fluide thermique et couvercle verre borosilicaté.
Ensemble d'agitation à vitesse variable en inox 316L avec turbine à hélice.
Tête de colonne en verre borosilicaté.
Condenseur vertical en inox 316L.
Réfrigérant du distillat en verre borosilicaté.
Recette du distillat en verre borosilicaté, graduée.
Tuyauteries de liaison en verre borosilicaté.
Charpente support en tubes inox 304L et noix aluminium.
Instrumentation
Alimentations d'eau de refroidissement des condenseurs équipés chacune d'un robinet de réglage et d'un contrôleur de circulation d'eau pour arrêt du chauffage par manque de refroidissement.
Bains de chauffage et de circulation du fluide thermique, puissance de chauffage 2 kW (fluide thermique fourni).
Armoire de commande et de contrôle, IP55, équipée d'un arrêt d'urgence, des boutons de mise en fonctionnement et des interfaces suivantes :
Variateurs des vitesses d'agitation.
Deux indicateurs numériques des vitesses d'agitation.
