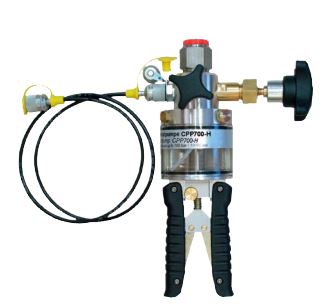

Pompe à main hydrauliqueTypes CPP700-H et CPP1000-H Applications - Génération de pression de test simple sur site, en laboratoire ou en atelier
- Pour tester, régler et étalonner tous types d'instruments de mesure de pression
- Génération de pression hydraulique jusqu'à 700 bar (10.000 psi) ou 1.000 bar (14.500 psi)
Particularités- Facile d'utilisation
- Réglage précis grâce à la vanne d'ajustement fin
- Dimensions compactes
- Léger
DescriptionDomaines d'applicationLes pompes de test servent de générateurs de pression pour tester, régler et étalonner les instruments de mesure de pression mécaniques et électroniques à l'aide de mesures comparatives. Ces tests de pression peuvent être réalisés en laboratoire, en atelier ou sur site directement à l'emplacement de l'instrument à tester. Les pompes à main types CPP700-H et CPP1000-H ont été spécialement développées pour la génération de pression de test sur site.
Fonctionnement aisé En raccordant l'instrument sous test et un instrument étalon de pression suffisamment précis à la pompe de test, la même pression s'appliquera sur les deux instruments de mesure lors de l'action sur la pompe. Il est alors possible de vérifier la précision et/ou le réglage de l'instrument de mesure testé en comparant les deux valeurs mesurées à une valeur de pression donnée.
Manipulation simpleLes pompes à main CPP700-H et CPP1000-H, bien que très compactes, permettent la génération de pression simple et précise jusqu'à un maximum de 700 bar (10.000 psi) ou 1.000 bar (14.500 psi) respectivement, avec une commutation intégrée de génération de pression moyenne vers pression élevée. La pompe est équipée d'une vanne de réglage fin qui permet d'obtenir un réglage précis dans le cadre de tests de comparaison de précision. En tant que fluide de transmission de pression, il faut utiliser de l'huile hydraulique ou de l'eau propre exempte de carbonate de calcium.
L'instrument de référence est vissé directement sur le dessus de la pompe, et l'instrument testé est raccordé à l'aide du flexible doté d'un raccord avec filetage femelle G ¼ inclus. La CPP700-H est livrée de série avec un système de flexible Minimess® 1620 pour l'instrument sous test.
Détail de la livraisonCPP700-H ? Pompe à main, type CPP700-H, huile/eau
? Flexible de l'instrument sous test Minimess®, longueur 1 m (3,28 ft)
? Connecteur de cloison, G ¼ femelle
? Mode d'emploi
CPP1000-H ? Pompe à main, type CPP1000-H, huile/eau
? Flexible de l'instrument sous test pour pression élevée, longueur 1 m (3,28 ft)
? Connexion, G ¼ femelle
? Mode d'emploi
Accessoires
Jeu d'adaptateurs
? Jeu d'adaptateurs et de joints d'étanchéité, "BSP" pour flexible de connexion pour l'instrument sous test, G ¼ mâle sur G ?, G ? et G ½ femelle
? Jeu d'adaptateurs et de joints d'étanchéité, "métrique" pour flexible de connexion pour l'instrument sous test, G ¼ mâle sur M12 x 1,5, M20 x 1,5 et Minimess®
? Jeu d'adaptateurs et de joints d'étanchéité, "NPT" pour flexible de connexion pour l'instrument sous test, G ¼ mâle sur ? NPT, ¼ NPT, ? NPT et ½ NPT femelle
Boîtier ? Boîtier en plastique, y compris protection en mousse avec évidements pour type CPP700-H ou CPP1000-H ; dimensions (L x H x P) : 440 x 370 x 140 mm (17,3 x 14,6 x 5,5 in)
Fluide de transmission de pression ? Huile spéciale pour la série de pompe de test CPP1000 et CPP1600 dans un bidon en plastique contenant 1 litre
? Fluide hydraulique à base d'huile minérale VG22 dans une bouteille en plastique, contenance 1 litre Autres
? Adaptateur de connexion, G ¼ mâle sur G ½ femelle, matériau : acier inox ? Kit de joint d'étanchéité et d'entretien pour type CPP700-H ou CPP1000-H ? Flexible de rechange pour type CPP700-H ou CPP1000-H, longueur 1 m (3,28 ft)
