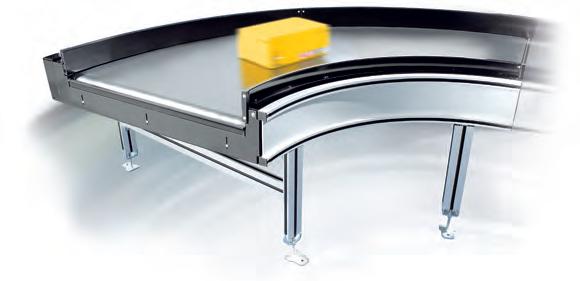

Courbe à bande

Courbe à bande :
Les courbes à bande se distinguent par un ajustement parfait de l’entraînement et ont été spécialement conçues pour la gestion de charges mixtes de nature différente. Elles présentent un encombrement en hauteur de 160 mm. Avec un niveau d’émission sonore inférieur à 64 db(A), ces courbes à bande font partie des plus silencieuses existant sur le marché. Le module Belt Curve dispose d’un dispositif de tension de bande automatique, d’un guidage de bande robuste et d’une bande particulièrement légère et facile à remplacer ne nécessitant pas le démontage du moteur.
Spécifications générales
Capacité de charge max. 50 kg/m
Capacité de charge max. par module 100 kg
Vitesse de convoyage 0,10 jusqu’à 2,50 m/s
Pentes ascendantes/descendantes Ne convient pas
Température ambiante -5 à +40 °C
Entraînement
Tension nominale 400 V / 50 Hz / Triphasé ou 460 V / 60 Hz / Triphasé
Puissance électrique 0,37 jusqu’à 2,20 kW
Type de moteur Motoréducteur
Diamètre, rouleau d’entraînement 100 mm (cylindrique)
Diamètre rouleau de renvoi 100 mm (cylindrique)
Matériaux
Bande de convoyage : difficilement inflammable selon DIN EN 20340 (en option) / Surface texturée / Autres surfaces possibles sur demande
Usure de bande : Sole en bois, sérigraphie, facilitant le glissement / Tôle d’acier, 3 mm (en option)
Profilé latéral
Hauteur guidage latéral 120 mm / Autres guidages latéraux possibles sur demande
Dimensions
Angles disponibles : 30° / 45° / 60° / 90° / 180°
IR Rayon intérieur : 800 mm (1200 mm pour 30°)
LW Largeur utile : 310 à 1510 mm par étapes de 50 mm / Autres dimensions possibles sur demande
T. O. B. Hauteur de convoyage : Max. 1800 mm / Autres dimensions possibles sur demande
