Convoyeur sur chassis mobile

DESCRIPTIF TECHNIQUE

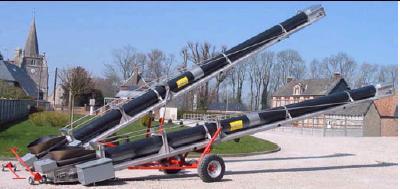

Les sauterelles Manutube sont des convoyeurs implantés sur un châssis mobile.
Les sauterelles Manutube sont des élévateurs de produit vrac sur une bande transporteuse à face
porteuse lisse, à relief ou à tasseaux, évoluant dans un tube PVC, PE ou inox ; la carcasse tubulaire
remplace le chassis support rouleaux d’un matériel traditionnel. Le contact de la bande dans le tube
permet de faire évoluer celle-ci sur un coussin d’air. L’air est admis naturellement par la rotation de la
bande et se trouve comprimé par la charge du produit transporté sur la bande. Cette compression crée
un film d’air qui s’échappe en rives. Par ailleurs, la puissance requise n’est pas supérieure à des
matériels traditionnels.
Les avantages des sauterelles Manutube sont indéniables : anti-corrosion, facilité de nettoyage,
maniabilité, débits plus importants pour une même largeur de bande qu’en traditionnel grâce à la forme
parfaite de l’auge qui ne subit aucune ondulation au cours du transport, produit transporté à l’abri
d’éléments extérieurs, sans pollution du milieu ambiant, facilement adaptable aux cas particuliers
(températures, granulométrie fine, débit, pentes importantes etc…).
La sauterelle Manutube intéresse tous les secteurs d’activité de l’agriculture à l’industrie ou dans de
nombreux cas, elle est utilisée continuellement. Nous pouvons nous prévaloir de bonnes références
dans différents domaines : industries chimique, agro-alimentaire, portuaire ainsi que les coopératives
agricoles et négociants engrais céréales, en France comme à l’étranger.
Notre esprit de recherche nous a permis de concevoir des matériels pliables, télescopiques, à deux
plans, des rallonges orientables. Egalement des appareils spéciaux avec brossage ou traitement dans le
tube, ainsi que des matériels automoteurs spécifiques au chargement de wagons, camions ou navires.
En fonction de la diversité des produits et de la cadence d’utilisation nous proposons une fabrication
standard et des options d’adaptation selon les besoins (agriculture, industrie etc…).
Fonctionnalités des sauterelles :
- Elles ont pour fonction la mise en stockage à plat.
- Elles assurent la reprise pour chargement d’unité logistique.
ELEMENT BAS
L’élément bas comporte un tambour caoutchouté et losangé. L’arbre du tambour est monté sur moyeu
amovible.
Le tambour est monté sur paliers auto-aligneurs servant de tendeurs.
MODULE (Section tubulaire)
La bande circule en partie supérieure dans un tube (PVC ou Polyéthylène).
En partie inférieure, la bande circule dans un caisson métallique en forme de U inversé, ouvert sur le
dessous.
Tous les 3 mètres, lorsque la bande est lisse , elle repose, dans le caisson retour de bande, sur des
rouleaux en nylon guidés par des paliers auto-aligneurs. Dans le cas d’une bande à tasseaux, la bande
repose sur des patins.
La rigidité de l’assemblage des modules est assurée par des profilés métalliques de part et d’autre du
convoyeur et des tirants de renfort.
En cas de besoin et afin d’assurer la sécurité du personnel susceptible d’accéder à l’appareil, un carter
de protection sera installé sous le caisson.
ELEMENT HAUT
L’élément haut comporte un tambour caoutchouté et losangé, entraîné par un moto réducteur à arbre
creux. L’arbre du tambour est monté sur moyeu amovible.
Le tambour est monté sur paliers auto-aligneurs servant de tendeurs.
Le nettoyage de la bande est réalisé, dans le cas des bandes lisses, par un racleur sous-jacent; dans le
cas des bandes à tasseaux, par des brosses rotatives.
DESCRIPTIF DE LA GAMME :
4 longueurs : 10 – 12 – 14 – 15- 15,5 m
3 finitions :
Acier peint
Inox 304*
Acier peint avec éléments en contact avec le produit en inox 304*
• Option (sur demande) : Inox 316
• Option (sur demande) : Galvanisé à chaud
options :
- petite trémie (vidange à la trappe)
- trémie grande largeur
Indice de protection : IP65
Alimentation sur coffret électrique. Equipement électrique pré câblé sur coffret avec prise en saillie
(tri + terre). Accessoire et option: 30m de câble. Mise à la terre.
Conformité directive machine.
Sécurité du retour de bande grillagé.
Les châssis sont limités à moins de 15 km/h et doivent rester sur domaine privé.
Elévation par vérin centrale hydraulique ; 2 modèles de vérin :
- 10-12 m inclus : courses de vérin en 50 : 1 m
- 14-15,5 m inclus : courses de vérin en 60 : 1 m 500
Pression fonctionnement : 120 bars.
Centrale hydraulique à main ou électrique pour pilotage des deux vérins d’élévation.
