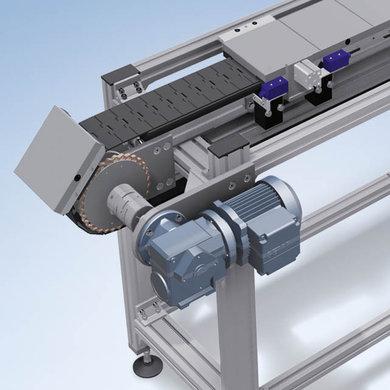

Convoyeur à accumulation pour l'approvisionnement et mise en tampon de porte-pièces dans un espace restreint - spu 2040 - mk technology group

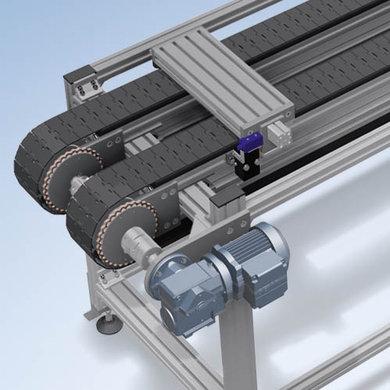

Convoyeur à accumulation pour l'approvisionnement et mise en tampon de porte-pièces dans un espace restreint - spu 2040 - mk technology group_2

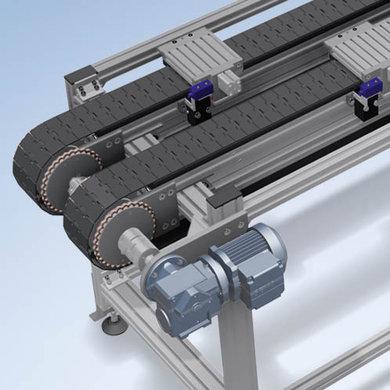

Convoyeur à accumulation pour l'approvisionnement et mise en tampon de porte-pièces dans un espace restreint - spu 2040 - mk technology group_3

Approvisionnement et mise en tampon de porte-pièces dans un espace restreint
Le modèle SPU 2040 est un circuit de palettes à accumulation avec renvoi automatique des porte-pièces pour l’approvisionnement, la mise en tampon, le positionnement et la séparation rentables et dynamiques de porte-pièces dans un espace restreint. Grâce à sa robustesse et ses variantes diversifiées, le système peut être utilisé dans quasiment tous les secteurs de l’automatisation et du flux de matériaux.

Le SPU 20140 permet un fonctionnement anticyclique avec renvoi automatique des porte-pièces. Les pièces situées sur les porte-pièces/palettes sont amenées vers le niveau de transport supérieur à l‘aide d‘une chaîne plate à charnières. Une fois la pièce retirée, les porte-pièces vides sont entraînés en toute sécurité à travers le dispositif de renvoi, puis ramenés suspendus sous le plan de transport. Ils sont ainsi de nouveau disponibles au début de la bande et peuvent être chargés avec de nouvelles pièces. Ils sont ainsi de nouveau disponibles au début de la bande et peuvent être chargés avec de nouvelles pièces. De même, il n‘est plus nécessaire de réapprovisionner le convoyage avec des porte-pièces, que ce soit manuellement ou automatiquement.

Avantages du SPU 2040

Enchaînement économique et très compact de deux postes de traitement
Approvisionnement, mise en tampon, positionnement et séparation dynamiques et sécurisés
Format compact avec renvoi automatique du porte-pièces sous le niveau de transport
La mise en tampon compense les différentes cadences au sein d'une ligne de production
Flexibilité garantie par le format modulaire de mk et des porte-pièces variés
Lignes de transfert entre 2 et 10 m
Vitesses entre 4 et 15 m/min
Nécessite peu de maintenance car faible usure

Porte-pièce

Plaques portantes fabriquées à partir de plaques ou de profilés en aluminium de la série 40
La rainure et la douille de positionnement latérales garantissent une exactitude de positionnement particulièrement élevée
Largeur du porte-pièce pour les systèmes de une et deux voies 160 ou 236 mm. Dans les systèmes de voie double en fonction de la largeur du convoyeur. La longueur standard d'une porte-pièce est de 160 mm.
Le poids à vide max. autorisé dépend du type de système et de la hauteur du porte-pièce

Ligne de transfert

Chaîne plate à charnières en acier au carbone résistant à l’usure
Deux largeurs de chaîne sont disponibles :

114 mm pour d'une, deux et double voies
190 mm pour d'une voie
Renvoi avec poste de serrage automatique

Guidage sécurisé au moyen de rondelles d’entraînement en Vulkollan
Course de tension de 40 mm
Pression de tension optimale pour 6 bar

Types d’entraînement

Deux types d'entraînement à droite ou à gauche de la ligne de convoyage sont disponibles :

AF - Entraînement en tête direct, moteur à arbre creux fixé par bride
AC - Entraînement en tête indirect, motoréducteur doté de tourillons

Vitesses du convoyeur de 4 à 15 m/min, en fonction de la cadence requise du porte-pièce
Transport sûr des porte-pièces via les rondelles d’entraînement en Vulkollan

Positionneur avec séparation

Détection électrique du vérin, disponible également en option dans la variante inductive
Détection d’une ou de deux positions de commutation du vérin de butée
Force d’élévation = porte-pièce + logement + produit + traitement contrepression: max. 140 N (à 4 bar), max. 210 N (à 6 bar)
Force d’élévation plus élevée possible en fonction des besoins des clients
Exactitude de position de plus ou moins 0,2 mm

Habillage de protection avec clapet pendulaire
L’habillage de protection au niveau des renvois réduit le risque de blessure pour l’opérateur. Un clapet pendulaire se déclenche en cas de contact et arrête le système dans son intégralité. Un couvercle entre la chaîne plate à charnières et le bâti est disponible sur demande. Un habillage de protection sans clapet pendulaire dans la construction en profilés ou sous la forme d’une hotte en tôle est également disponible en option.
