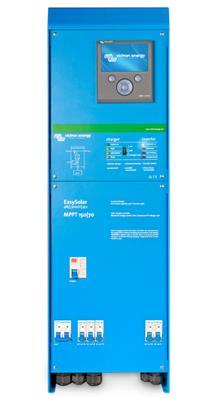

Convertisseur / régulateur mppt victron easysolar 48v 5000va

Le combi Easysolar de Victron Energy est la solution tout en un pour effectuer une installation solaire de façon simple et sécurisée. Il regroupe tout les éléments nécessaires au fonctionnement dans un même coffret:

Un régulateur MPPT performant de 100A (modèle 150/100) MC4.
Un convertisseur de tension pur sinus 5000VA.
Un chargeur de batteries via une source 230V.
L'ensemble est programmé, pré connecté, pas de câblage, pertes minimes.
Une distribution AC sur quatre lignes protégées.

Grâce à cet appareil, vous pouvez, à partir de votre (vos) batterie(s), alimenter vos appareils électriques fonctionnant en 230V. Il agit comme un véritable centre de gestion de vos sources de courant. Vous pouvez ainsi coupler votre production énergie renouvelable à un complément provenant d'un groupe électrogène ou un apport provenant de votre fournisseur d'électricité. Il est équipé d'un chargeur de batteries très performant permettant la charge via un onduleur réseau ou votre groupe électrogène.

Le combi Easysolar est également capable de communiquer via une multitude de protocoles de communications (Ve.bus, Ve.can..), de démarrer et arrêter de façon automatique un groupe électrogène pour la charge (générateur compatible).

La technologie Pur Sinus
En comparaison au convertisseur traditionnel (quasi sinusoïdale, ondes carrées), un convertisseur pur sinus présentera la forme de courant la plus proche de celle du réseau électrique (ondes pur sinus). Les convertisseurs pur sinus ont la propriété d'alimenter sans aucun risque de perturbation, absolument tous vos appareils électriques. Plus de risque de parasites sur certains appareils sensibles audio et vidéo ou autres.

Ces convertisseurs présentent une grande stabilité et qualité de courant indispensable à certains équipements (écran plasma, ordinateur portable, les appareils électroniques en général). De plus un convertisseur pur sinus favorise le démarrage d'appareil ayant une forte demande énergétique au démarrage (ex : réfrigérateur, moteur...).

A noter que pour les ordinateurs portables, écran plasma et appareils du même genre, l'utilisation d'un convertisseur pur sinus est fortement conseillée afin de ne pas créer de dommages sur ces appareils ou d'écourter leur durée de vie.

La technologie MPPT
Un régulateur MPPT, de l'anglais Maximum Power Point Tracker est un principe permettant de suivre, comme son nom l'indique, le point de puissance maximale d'un générateur électrique non linéaire.

C'est une méthode de charge par microprocesseur qui prend le maximum de la puissance du panneau en sortie pour la diffuser dans les batteries avec le minimum de perte. La plupart des régulateurs MPPT ont une efficacité de conversion de 92-97%. Dans les faits, cela se traduit par un gain de 20 à 45% de puissance en hiver et de 15% en été par rapport à un régulateur de charge classique, gain moyen sur l'année 30-35%.

Exemple: Dans une installation de trois panneaux 85 watts, vous aurez l'équivalent d'un quatrième panneau 77 watts en gain supplémentaire avec ce régulateur MPPT. Il en résulte un gain d'énergie et de place certaine.

DONNÉES TECHNIQUES
Convertisseur de tension
Données Valeur

Commutateur de transfert 100A
Puissance 5000VA
Puissance crête (max.) 10 000W
Tension d'entrée 48V
Tension de sortie 230V +/- 2%, 50Hz
Dimensions (Long. x Larg. x Haut.) 877 x 328 x 241 mm
Poids 48 Kg
Température de fonctionnement -40°C à +65°C
Garantie 5 ans

Chargeur de batterie

Données Valeur 48V
Entrée CA 187-265V CA
Tension de charge d'absorption (VCC) 57,6 (paramétrable)
Tension de charge float (VCC) 55,2 (paramétrable)
Mode veille 52,8 (paramétrable)
Courant charge batterie et switch Modèle 48V: 70A

Contrôleur de charge solaire
Données Valeur 48V

Modèle MPPT 150/100 MC4
Puissance 100A
Puissance PV maximale 5800W
Tension PV maximale en circuit ouvert 150V
Rendement 98%
Autoconsommation 10 mA
Poids 48 Kg
Température de fonctionnement -40°C à +65°C
Garantie 5 ans
Fabrication haute qualité.
Protections: Court-circuit en sortie, surcharge, tension batterie, température.
Port de communication VE-Bus
Sonde de température batterie.

Certifications et normes: ISO 9001, E13 et normes européennes, EN60335-1, EN60335-2-29.
Désignation: EasySolar 48/5000/150/100 230V MPPT
Référence chez Victron energy: PMP485027010

Télécharger la fiche technique
