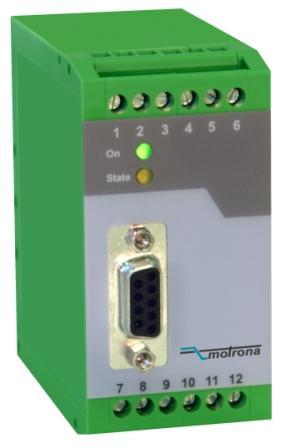

Convertisseur de signaux codeur uf251
Description
Convertisseur tension/fréquence Entrées +/- 10 Vdc - 0/4 à 20 mA sortie : fréquence de gammes 100 et 500 Khz version rail DIN
Convertisseur tension/fréquence haut de gamme spécialement développé pour répondre aux applications de conversions de signaux tensions et courants en provenance de capteurs divers. Grâce à sa résolution élevée, son faible temps de cycle, sa capacité de gérer la polarité du signal analogique d'entrée, ce module répond avec perfection aux applications d'acquisition et de traitement de signaux dynamiques.
Son entrée analogique universelle permet de connecter tout signal de process du marché.
La sortie peut etre configurée sur different modes.
Sa configation par Teach in ne nécessite aucun PC externe, toutefois un parametrage est possible grace à la liaison RS232 en utilisant le programme gratuit OS32.
Le convertisseur intègre de nombreuse fonctions mathématiques comme la linéarisation permettant d'adapter une courbe de fonctionnement spécifique à votre application.
Tension dalimentation : 18...30 VDC
Consommation de courant : env. 180 mA avec 18 V (+5.5 V non connecté) env. 120 mA avec 30 V
Alimentation du codeur : +5.5V +/- 5% (charge max. : 150mA)
Entrées : +/- 10 Vdc / 100 Kohms ou +/- 20 mA : boucle max 160 Ohms
résolution d'entrée : 1mV/2µA
Précision d el'entrée analogique : 0,1 %
Sorties fréquence : HTL fréquence max. 100 Khz - TTL/RS422 fréquence max. 500 Khz
Echelons des sorties analogiques : 1.25mV / 2.5uA
Résolution de la sortie fréquence : gamme 1 - 250 Khz 0,1 % - gamme 0 - 67 Khz 0,1%
Temps de réaction de la sortie fréquence
en mode de fonctionnement normal : approx. 3 msec
Plage de température : 0...45°C
Poids : Ca. 190 g
Convertisseur tension/fréquence haut de gamme spécialement développé pour répondre aux applications de conversions de signaux tensions et courants en provenance de capteurs divers. Grâce à sa résolution élevée, son faible temps de cycle, sa capacité de gérer la polarité du signal analogique d'entrée, ce module répond avec perfection aux applications d'acquisition et de traitement de signaux dynamiques.
Son entrée analogique universelle permet de connecter tout signal de process du marché.
La sortie peut etre configurée sur different modes.
Sa configation par Teach in ne nécessite aucun PC externe, toutefois un parametrage est possible grace à la liaison RS232 en utilisant le programme gratuit OS32.
Le convertisseur intègre de nombreuse fonctions mathématiques comme la linéarisation permettant d'adapter une courbe de fonctionnement spécifique à votre application.
Tension dalimentation : 18...30 VDC
Consommation de courant : env. 180 mA avec 18 V (+5.5 V non connecté) env. 120 mA avec 30 V
Alimentation du codeur : +5.5V +/- 5% (charge max. : 150mA)
Entrées : +/- 10 Vdc / 100 Kohms ou +/- 20 mA : boucle max 160 Ohms
résolution d'entrée : 1mV/2µA
Précision d el'entrée analogique : 0,1 %
Sorties fréquence : HTL fréquence max. 100 Khz - TTL/RS422 fréquence max. 500 Khz
Echelons des sorties analogiques : 1.25mV / 2.5uA
Résolution de la sortie fréquence : gamme 1 - 250 Khz 0,1 % - gamme 0 - 67 Khz 0,1%
Temps de réaction de la sortie fréquence
en mode de fonctionnement normal : approx. 3 msec
Plage de température : 0...45°C
Poids : Ca. 190 g
