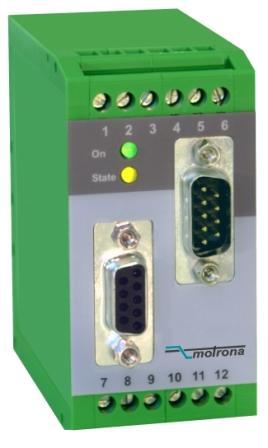

Convertisseur de signaux codeur iv251
Obtenir un devis / prix
Prix et détails sur demande
Pierre Traut
Echanger avec le vendeur
Vendu
par ICA SYSTÈMES MOTION
En savoir plus
Description
Convertisseur SSI analogique rapide Conversion signaux codeurs absolus SSI en signaux tension et courant 25 Bits temps de cycle : 1 msec
Convertisseur SSI/analogique haut de gamme spécialement développé pour répondre aux applications de conversions de signaux SSI ( serie synchrone interface ) en provenance de codeurs ou de capteurs de longueur . Grâce à son faible temps de cycle, sa capacité de traiter n'importe quel format SSI, ce module répond avec perfection aux applications de mesure et d'asservissement de mouvement dynamiques absolus
Son entrée universelle permet de connecter tout codeur du marché basé sur le protocole de transmission de signaux absolus série SSI ( Serial synchrone interface ) La sortie peut etre configuré sur different modes courant/tension meme négatifs.
Sa configation par Teach in ne nécessite aucun PC externe, toutefois un parametrage est possible grace à la liaison RS232 en utilisant le programme gratuit OS32.
Le convertisseur intègre de nombreuse fonctions mathématiques comme la linéarisation permettant d'adapter une courbe de fonctionnement spécifique à votre application.
Tension dalimentation : 18...30 VDC
Consommation de courant : env. 170 mA avec 18 V (+5.5 V non connecté) env. 120 mA avec 30 V
Alimentation du codeur : +5.5V +/- 5% (charge max. : 150mA)
Entrées (RS 422 / TTL) : différentielles TTL, RS 422 standard
Format SSI : 13,21 ou 25 Bits en maitre ou esclave en code Binaire ou gray
Sorties analogiques : +/- 10 V (> 5 kOhm)
0-20mA / 4-20mA (<150 Ohm)
Echelons des sorties analogiques : 1.25mV / 2.5uA
Résolution de la sortie analogique : 14 bits (+ 10 V / +20mA...- 10 V / -20mA)
Précision de la mesure : +/- 0,1 %
Temps de réaction de la sortie analogique
en mode de fonctionnement normal : approx. 2 msec
Plage de température : 0...45°C
Poids : Ca. 190 g
Convertisseur SSI/analogique haut de gamme spécialement développé pour répondre aux applications de conversions de signaux SSI ( serie synchrone interface ) en provenance de codeurs ou de capteurs de longueur . Grâce à son faible temps de cycle, sa capacité de traiter n'importe quel format SSI, ce module répond avec perfection aux applications de mesure et d'asservissement de mouvement dynamiques absolus
Son entrée universelle permet de connecter tout codeur du marché basé sur le protocole de transmission de signaux absolus série SSI ( Serial synchrone interface ) La sortie peut etre configuré sur different modes courant/tension meme négatifs.
Sa configation par Teach in ne nécessite aucun PC externe, toutefois un parametrage est possible grace à la liaison RS232 en utilisant le programme gratuit OS32.
Le convertisseur intègre de nombreuse fonctions mathématiques comme la linéarisation permettant d'adapter une courbe de fonctionnement spécifique à votre application.
Tension dalimentation : 18...30 VDC
Consommation de courant : env. 170 mA avec 18 V (+5.5 V non connecté) env. 120 mA avec 30 V
Alimentation du codeur : +5.5V +/- 5% (charge max. : 150mA)
Entrées (RS 422 / TTL) : différentielles TTL, RS 422 standard
Format SSI : 13,21 ou 25 Bits en maitre ou esclave en code Binaire ou gray
Sorties analogiques : +/- 10 V (> 5 kOhm)
0-20mA / 4-20mA (<150 Ohm)
Echelons des sorties analogiques : 1.25mV / 2.5uA
Résolution de la sortie analogique : 14 bits (+ 10 V / +20mA...- 10 V / -20mA)
Précision de la mesure : +/- 0,1 %
Temps de réaction de la sortie analogique
en mode de fonctionnement normal : approx. 2 msec
Plage de température : 0...45°C
Poids : Ca. 190 g
