Convertisseur de signaux codeur fu252
Obtenir un devis / prix
Prix et détails sur demande
Mr. Pierre Traut
Echanger avec le vendeur

Vendu
par ICA SYSTÈMES MOTION
En savoir plus
Description

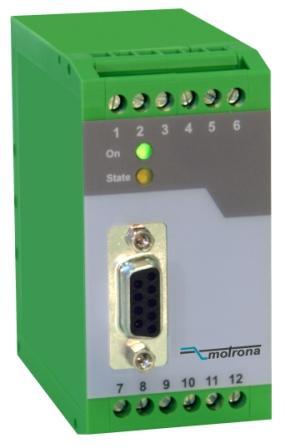

Convertisseur fréquence-tension rapide Conversion signaux codeur incrémentaux en signaux tension et courant fmax : 1 Mhz temps de cycle : 1 msec
Convertisseur fréquence/ tension haut de gamme spécialement développé pour répondre aux applications de conversions de signaux fréquences en provenance de codeurs ou de capteurs impulsionnels. Grâce à sa bande passante élevé, son faible temps de cycle, sa capacité de gérer la direction de la fréquence, ce module répond avec perfection aux applications de régulation et d'asservissement de mouvement dynamiques.
Son entrée universelle permet de connecter tout codeur du marché y compris des capteur mono canal.
La sortie peut etre configuré sur different modes courant/tension meme négatifs.
Sa configation par Teach in ne nécessite aucun PC externe, toutefois un parametrage est possible grace à la liaison RS232 en utilisant le programme gratuit OS32.
Le convertisseur intègre de nombreuse fonctions mathématiques comme la linéarisation permettant d'adapter une courbe de fonctionnement spécifique à votre application.
Tension dalimentation : 18...30 VDC
Consommation de courant : env. 170 mA avec 18 V (+5.5 V non connecté) env. 120 mA avec 30 V
Alimentation du codeur : +5.5V +/- 5% (charge max. : 150mA)
Entrées (RS 422 / TTL) : différentielles TTL, RS 422 standard
Entrées HTL et reset : Haut > 10 V , Bas < 3 V
Sorties analogiques : +/- 10 V (> 5 kOhm)
0-20mA / 4-20mA (<150 Ohm)
Echelons des sorties analogiques : 1.25mV / 2.5uA
Résolution de la sortie analogique : 14 bits (+ 10 V / +20mA...- 10 V / -20mA)
Précision de la mesure de fréquence : 0.02 % +/- 1 Digit
Temps de réaction de la sortie analogique
en mode de fonctionnement normal : approx. 1 msec (fin > 1 kHz); 1/fin (fin < 1kHz)
Réglage zéro de la sortie analogique en
cas dinterruption soudaine : 5 msec (no filtering), 700 msec. (max. filtering)
Plage de température : 0...45°C
Poids : Ca. 190 g
Convertisseur fréquence/ tension haut de gamme spécialement développé pour répondre aux applications de conversions de signaux fréquences en provenance de codeurs ou de capteurs impulsionnels. Grâce à sa bande passante élevé, son faible temps de cycle, sa capacité de gérer la direction de la fréquence, ce module répond avec perfection aux applications de régulation et d'asservissement de mouvement dynamiques.
Son entrée universelle permet de connecter tout codeur du marché y compris des capteur mono canal.
La sortie peut etre configuré sur different modes courant/tension meme négatifs.
Sa configation par Teach in ne nécessite aucun PC externe, toutefois un parametrage est possible grace à la liaison RS232 en utilisant le programme gratuit OS32.
Le convertisseur intègre de nombreuse fonctions mathématiques comme la linéarisation permettant d'adapter une courbe de fonctionnement spécifique à votre application.
Tension dalimentation : 18...30 VDC
Consommation de courant : env. 170 mA avec 18 V (+5.5 V non connecté) env. 120 mA avec 30 V
Alimentation du codeur : +5.5V +/- 5% (charge max. : 150mA)
Entrées (RS 422 / TTL) : différentielles TTL, RS 422 standard
Entrées HTL et reset : Haut > 10 V , Bas < 3 V
Sorties analogiques : +/- 10 V (> 5 kOhm)
0-20mA / 4-20mA (<150 Ohm)
Echelons des sorties analogiques : 1.25mV / 2.5uA
Résolution de la sortie analogique : 14 bits (+ 10 V / +20mA...- 10 V / -20mA)
Précision de la mesure de fréquence : 0.02 % +/- 1 Digit
Temps de réaction de la sortie analogique
en mode de fonctionnement normal : approx. 1 msec (fin > 1 kHz); 1/fin (fin < 1kHz)
Réglage zéro de la sortie analogique en
cas dinterruption soudaine : 5 msec (no filtering), 700 msec. (max. filtering)
Plage de température : 0...45°C
Poids : Ca. 190 g
