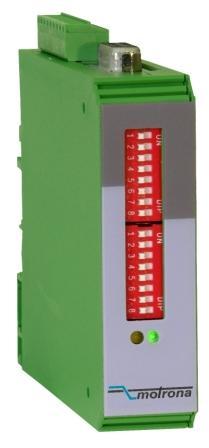

Convertisseur de niveaux pu210

Convertisseur de niveaux de signaux codeurs universel
Convertisseur de niveaux de signaux symétriques ou asymétriques codeurs de HTL / TTL / RS422 vers HTL/TTL/RS422
Ce produit très universel vous permet d'adapter tous vos signaux en provenance de codeurs incrémentaux, de règles ou de capteur impulsionnels divers à vos cartes de commandes ou variateurs de vitesses.
Grâce à son isolation galvanique, il vous sépare les potentiels afin de travailler en toute securité.
1 entrée codeur symétrique ou asymétrique A, B, Z et /A, /B, /Z, configurable en TTL, RS422 ou niveau HTL (3 à 30 Vdc)
Impédance d'entrée HTL : 5 Kohms
1 sortie signaux A, B, Z et /A, /B, /Z, également configurable en TTL/RS422 ou niveau HTL (5 à 30 Vdc)
paramétrable en 2 canaux déphasés, en signal impulsionnel + sens ou 2 canaux d'impulsions dont 1 par sens.
500 kHz (RS422, TTL), 300 kHz (HTL)
Alimentation 5 - 30 V c.c Vdc
Consommation : 50 mA ,
temps de propagation : 600 nsec
