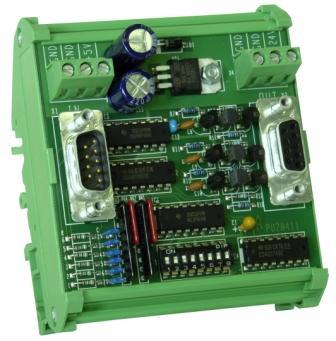

Convertisseur de niveaux pu204

Convertisseur de niveaux signaux codeurs TTL vers HTL
Convertisseur de niveaux de signaux codeurs de niveau TTL / RS422 vers du niveau HTL
Ce produit compact vous permet d'adapter tous vos signaux TTL en provenance de codeurs incrémentaux, de règles ou de capteurs impulsionnels divers à vos cartes de commandes ou variateurs de vitesses.
Version sans isolation galvanique.
1 entrée codeur symétrique en TTL/ RS422
Impédance d'entrée HTL : 5 Kohms
1 sortie signaux A, B, Z et /A, /B, /Z niveau HTL (10 à 30 Vdc) 30 mA
paramétrable en 2 canaux déphasés, en signal impulsionnel + sens ou 2 canaux d'impulsions dont 1 par sens.
fréquence d'entrée max. 200 kHz (RS422, TTL)
Alimentation 10 - 30 Vdc
Consommation : 80 mA ,
temps de propagation : 800 nsec
