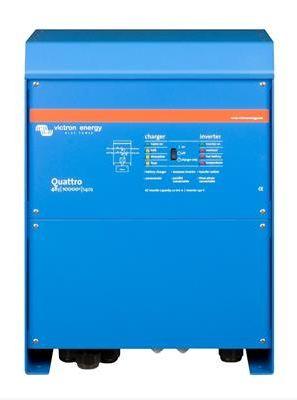

Convertisseur / chargeur pur sinus 15000VA 200-100a 48v quattro victron energy

Convertisseur / chargeur pur sinus 15000VA 200-100a 48v quattro victron energy_2

Duo convertisseur / chargeur pur sinus.
Marque hollandaise Victron.
Switch anti-coupure réseau.
2 entrées et 2 sorties AC.

Le transformateur /convertisseur de tension pur sinus permet de convertir votre courant continu 24V en courant alternatif 230V pour une installation solaire photovoltaïque. Sa puissance est de 15000VA avec une puissance crête à 25000VA.

Grâce à cet appareil, vous pouvez à partir de votre (vos) batterie(s) 48V alimenter vos appareils électriques fonctionnant en 230V. Il agit comme un véritable centre de gestion de vos sources de courant. Vous pouvez ainsi coupler votre production énergie renouvelable, un complément provenant d'un groupe électrogène ou un apport provenant de votre fournisseur d'électricité. Il est assez puissant pour alimenter un pavillon avec des appareils énergivores.

Le Quattro est entièrement configurable de deux façons: grâce au virtual switch ou à l'aide des assistants de configuration pour choisir le programme le plus adapté à votre utilisation. Il est équipé d'un chargeur de batteries très performant permettant la charge via un onduleur réseau ou votre groupe électrogène.

Le Quattro est également capable de communiquer via une multitude de protocoles de communications (Ve.bus, Ve.can..), de démarrer et arrêter de façon automatique un groupe électrogène pour la charge (générateur compatible). Ou de contrôler la charge d'un onduleur solaire via modulation de fréquence afin d'automatiser tout les processus de charge de façon optimale en fonction de vos besoins.

La technologie Pur Sinus

En comparaison au convertisseur traditionnel (quasi sinusoïdale, ondes carrés), un convertisseur pur sinus présentera la forme de courant la plus proche de celle du réseau électrique (ondes pur sinus). Les convertisseurs pure sinus ont la propriété d'alimenter sans aucun risque de perturbation, absolument tous vos appareils électriques. Plus de risque de parasites sur certains appareils sensibles audio et vidéo ou autres.

Ces convertisseurs présentent une grande stabilité et qualité de courant indispensable à certains équipements (écran plasma, ordinateur portable, les appareils électroniques en général). De plus un convertisseur pur sinus favorise le démarrage d'appareil ayant une forte demande énergétique au démarrage (ex : réfrigérateur, moteur...).

A noter que pour les ordinateurs portables, écran plasma et appareils du même genre, l'utilisation d'un convertisseur pur sinus est fortement conseillée afin de ne pas créer de dommages sur ces appareils ou d'écourter leur durée de vie.

Fonctions et spécificités du Victron Quattro

Le Quattro doit son nom aux nombreuses fonctions qu'il assure : il réunit un convertisseur sinusoïdal puissant, un chargeur sophistiqué à technologie de charge adaptative et un commutateur de transfert ultra rapide.

Le Quattro est un chargeur de batterie très puissant, il demande donc de fortes intensités aux branchements à quai ou au générateur. Le tableau de commande Phoenix Multi Control permet de limiter la puissance de charge. Le Quattro alimente alors en priorité la demande de puissance AC en sortie et n'utilisera que l'excédent pour la charge, évitant ainsi toute surcharge sur le quai ou sur un groupe électrogène (la fonction Power Control).

PowerAssist est une fonction distincte du Quattro, qui donne une dimension supplémentaire au principe du PowerControl. Si la demande dépasse la capacité du groupe électrogène ou de la prise de quai, le convertisseur du Quattro prend un complément d'énergie dans les batteries et l'ajoute en sortie. Il est ainsi possible de faire face momentanément à des intensités de pointe supérieures à la puissance d'un groupe ou d'un raccordement au quai. Lorsque la puissance demandée diminue, l'excédent est utilisé pour recharger la batterie.

DONNÉES TECHNIQUES

Convertisseur de tension

Consommation 1,2A
Puissance 15000VA
Puissance crête (max.) 25000VA
Tension d'entrée 48V
Tension de sortie 230V +/- 2%, 50Hz
Dimensions (Long. x Larg. x Haut.) 572 x 488 x 344 mm
Poids 72 Kg
Température de fonctionnement -20°C à +50°C (refroidissement par ventilateur)
Garantie 5 ans

Chargeur de batterie
Données Valeur (24V / 48V)

Entrée CA 187-265V CA
Tension de charge d'absorption (VCC) 28,8 / 57,6 (paramétrable)
Tension de charge float (VCC) 27,6 / 55,2 (paramétrable)
Mode veille 26,4 / 52,8 (paramétrable)
Courant charge batterie et switch Modèle 48V: 200A / 100A

Fabrication haute qualité.
Protections: Court-circuit en sortie, surcharge, tension batterie, température.
Port de communication VE-Bus
Sonde de température batterie.

Certifications et normes: ISO 9001, E13 et normes européennes, EN60335-1, EN60335-2-29.
Désignation: Quattro 15000/200-100/100-230V
Référence chez Victron energy: QUA483150000

Télécharger la fiche technique
