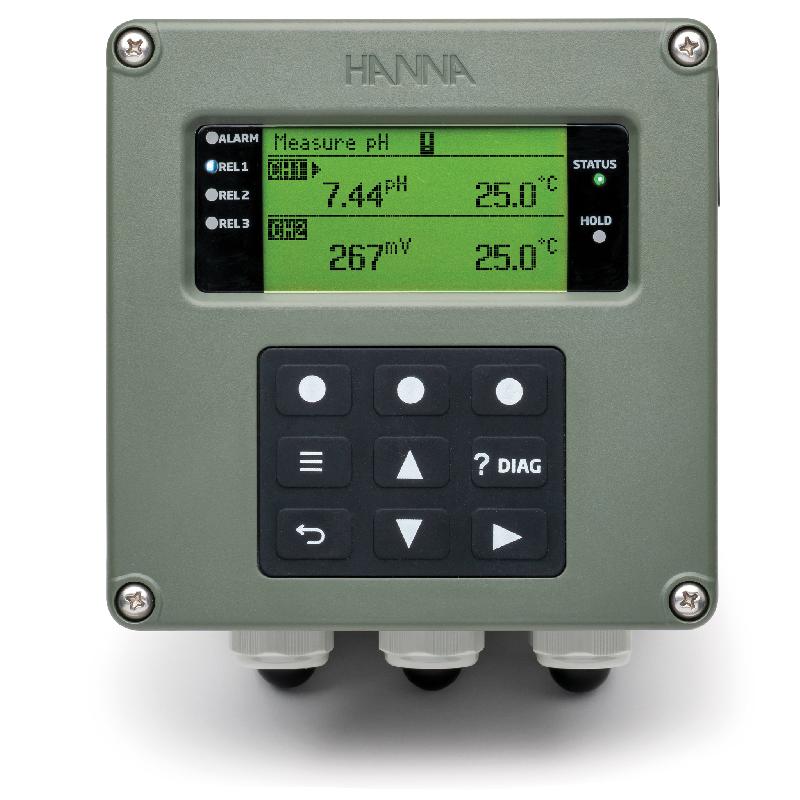

Contrôleur de process universel, 2 voies, 3 relais, 2 sorties analogiques, RS485, Modbus RTU - HI520-0320

Bénéficiant des derniers acquis technologiques, le régulateur HI520 s'inscrit dans une nouvelle ère de l'automatisation de process. Permettant des configurations de procédés modulables, il s'adapte à une large gamme d'applications tout en répondant à des besoins plus spécifiques.
Muni de 2 entrées de ;sonde numérique, il reconnait automatiquement le type de capteur connecté et commute dans le mode du paramètre détecté.
Simple d'installation, HI520 est adapté pour un montage mural, encastré ou sur piquet. HI520 est conçu pour s'adapter aux exigences spécifiques de l'utilisateur en matière de contrôle de process. Il est doté d'un grand écran matriciel rétroéclairé d'une excellente lisibilité et d'une interface intuitive pour la programmation des les options de configuration.
Le contrôleur dispose de LED multicolores pour un aperçu instantané du statut de l'instrument, tels que l'activation des relais, le mode d'alarme ou le mode HOLD. Toutes les opérations de configuration peuvent être effectuées par le biais du clavier ou via une connexion RS485 à un ordinateur de supervision compatible Modbus RTU.
HI520 est le premier contrôleur de process à double entrée de Hanna Instruments qui accepte pratiquement toute combinaison de sondes compatibles. Conçu pour s'adapter aux exigences uniques de contrôle de process, les opérateurs ont la possibilité d'activer ou de désactiver chaque canal indépendamment.
En outre, HI520 permet un contrôle industriel avancé grâce à un système de boucles de régulation, qui offre à l'opérateur la possibilité de faire fonctionner la commande des canaux indépendamment ; l'un de l'autre ou de la configurer pour qu'elle se déclenche séquentiellement, lorsque le ou les points de consigne de l'autre canal (1, 2 ou les deux) sont atteints. L'instrument dispose également d'un contrôle logique avec des fonctions mathématiques intégrées. Cette fonctionnalité est utilisée dans le cas où le régulateur fonctionne comme un analyseur pour surveiller les niveaux haut/bas entre deux entrées aux paramètres identiques et de configurations de mesure identiques.
Présentation
HI520-0320 Contrôleur industriel, 3 relais et 2 sorties analogiques, avec câble secteur 3 m et kit de presse-étoupes
Électrodes et sondes
Retrouvez les électrodes et sondes de process numériques pour HI510 et HI520.
Les points forts

• Enceinte étanche IP65 (NEMA 4X)


• Écran LCD avec éclairage


• LED multicolores avertissant du statut de fonctionnement du contrôleur


• Alarme acoustique


• Clavier tactile


• Montage plurivalent : mural, encastrable, sur piquet

Sorties analogiques

• 2 sorties analogiques et 3 relais utilisés pour le contrôle et l'envoi d'un signal aux enregistreurs de données, PLC, SCADA et autres systèmes de surveillance à distance


• 0-20 mA ou 4-20 mA


• Possibilité de sélectionner les valeurs de la gamme


• Peut être utilisé pour le contrôle de pompes et de vannes


• En état d'alarme, peut émettre un signal de 22 mA vers le système de télésurveillance

Sorties numériques

• Le contrôleur peut être intégré dans un réseau basé sur Modbus RTU et connecté à d'autres appareils électroniques industriels. Les tâches suivantes peuvent être accomplies à distance :



  • Surveillance à l'aide de l'écran LCD virtuel (limitée à un seul pilotage sur l'ensemble du réseau)


  • Configuration


  • Installation de la configuration sur un contrôleur






• Sortie numérique RS485 pour la connexion de PC et autres appareils


• Possibilité de lier jusqu'à 32 appareils à un système de surveillance à distance

Entrées numériques

• Deux entrées numériques sont disponibles pour le déclenchement à distance, le nettoyage et les fonctions HOLD

Relais

• 3 relais électromécaniques de contrôle et 1 relais d'alarme disponibles


• Fusibles 5A remplaçables pour protéger tous les relais


• Bornes extractibles pour faciliter le câblage


• Options de relais SPDT et SPST


• Les relais de contrôle peuvent être programmés pour un contrôle tout ou rien, proportionnel ou PID ainsi que pour des fonctions de nettoyage et de maintenance


• Relais d'alarme configurable


• Les borniers des relais et le cheminement des câbles sont séparés de la section basse tension pour plus de sécurité.

Mémorisation des données et événements

• Enregistrement automatique des données



  • HI520 dispose d'une mémoire intégrée qui stocke les mesures à des intervalles programmables, ainsi que les paramètres de contrôle des relais et les données d'étalonnage.






• Mémorisation en 100 lots de 8600 enregistrements


• Cadence de mémorisation programmable de 10 secondes à 3 heures


• Les données enregistrées comprennent :



  • Les valeurs mesurées et les alarmes pour tous les paramètres pris en charge


  • Données BPL : informations sur l'étalonnage, y compris les solutions utilisées, l'offset et la pente pour le pH.
