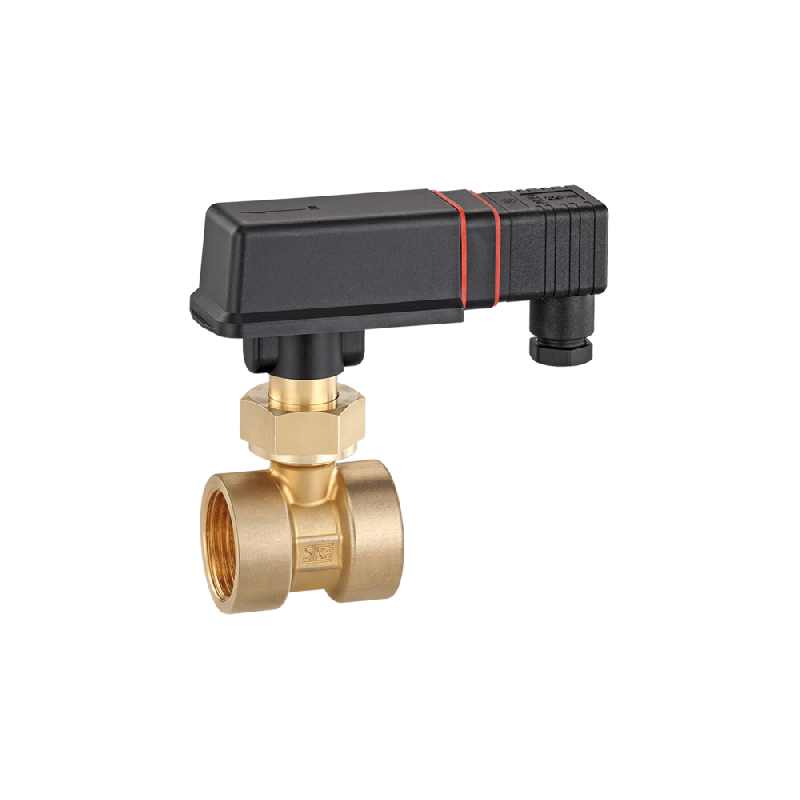

Contrôleur de débit avec embout de tube - Modèle métallique avec raccord électrique - Type VHS

Les contrôleurs de débit SIKA sont destinés à la surveillance des volumes de débit. Selon les exigences, ces contrôleurs sont disponibles pour différents diamètres nominaux et différentes plages de réglage. Grâce au « principe modulaire », les variantes de produit et les options peuvent être adaptées à des applications diverses et variées. Les grandes plages de température et de pression ainsi que le choix des matériaux ou encore les diverses solutions de raccordement garantissent une très grande flexibilité.

C'est pourquoi les contrôleurs de débit SIKA sont utilisés dans un grand nombre de domaines :

• Technologie du chauffage
• Circuits de refroidissement industriels
• Traitement de l'eau
• Marchés de l'eau potable

Le contrôleur de débit intègre un système à palette dont l'extrémité supérieure est pourvue d'un aimant permanent. Au-dessus de cet aimant figure un contact reed placé en-dehors du fluide.

Un deuxième aimant sert à la génération d'une force de rappel pour la palette. Dès que le fluide à surveiller entre en contact avec le système à palette, le système à palette est dévié. L'aimant change alors de position par rapport au contact reed qui est donc actionné. Dès que le débit est interrompu, la palette revient dans sa position de départ, et actionne à nouveau le contact reed. La force de rappel nécessaire à cette fin est générée par l'effet de répulsion produit entre les deux aimants.

L'exploitation de la force magnétique, par comparaison avec un ressort à lames traditionnel, conduit à une nette amélioration de la stabilité à long terme et à un renforcement significatif de l'insensibilité aux valeurs maxi de pression.
