HUBER Filtre à sable CONTIFLOW®
Filtration des eaux usées, filtration des eaux de process et révalorisation des déchets (métaux) dans le lit de sable avec le HUBER Filtre à Sable CONTIFLOW®
La filtration sur sables s'est révélé comme un procédé très efficace pour l'abattement de MES et autres polluants en filtration tertiaire. Les principaux filtres à sables existants sur le marché utilisent le principe du lavage discontinu (procédé très courant dans les filtrations d'eaux potables): une fois le sable chargé en MES et encrassé, la filtration est arrêtée pendant une certaine période (environ 20 à 30 minutes) et le lit de sable est lavé pendant cette période par envoi à contrecourant d'eau filtrée et d'air de détassage. Une fois lavé, la filtration peut reprendre.
HUBER propose avec le procédé CONTIFLOW® une solution alternative qui a été plébiscitée pour toutes les filtrations d'eaux usées. Dans le lit de sable (de 1 à 2 m de haut) un airlift est installé au milieu du sable. L'eau sale à filtrer est introduite dans le bas du lit de sable et les MES sont piégées par le sable en remontant à travers le sable. On introduit une faible quantité d'air comprimé dans le bas de cet airlift et la remontée des bulles d'air entraine le sable chargé en MES. En haut de l'air lift, une tête de lavage sépare les MES du sable, sables qui retombent dans le filtre une fois propres et débarrassés des MES. L'eau sale de lavage est alors retournée en tête de la STEP.
Fonctionnement

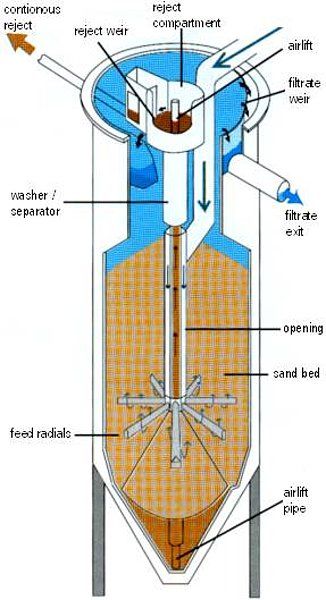

L'alimentation du filtre à sables CONTIFLOW® en eau brute se fait par le sommet du filtre via un tuyau qui traverse le lit de sable pour alimenter un distributeur radial à plusieurs bras en partie basse du filtre.
Pendant que les eaux cheminent de bas en haut à travers le lit de sable, les matières solides sont retenues par le sable du filtre. L'eau traitée est évacuée par une surverse en sommet de filtre.
Le sable de filtration et les matières qui y sont piégées sont pompés par l'air-lift vers la chambre de lavage.
Le sable lavé, une fois séparé des résidus, se redépose naturellement à la surface du lit filtrant et le mélange filtrat/déchets issu du lavage est évacué par surverse.

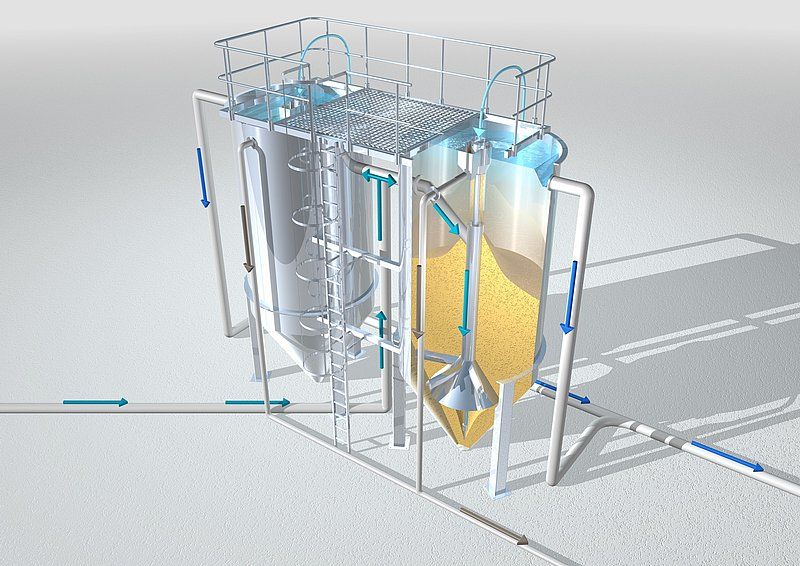

CONTIFLOW® est un système de filtration ascendante et continue, qui peut être installé en cuve inox ou dans un bassin en béton. Une installation en béton offre l'avantage de pouvoir placer plusieurs modules dans un même bassin (jusqu'à 12). Chaque module viendra se positionner dans une cellule à bas conique.
De plus, il est possible d'injecter des réactifs de précipitation directement dans la conduite d'alimentation, sans qu'il soit nécessaire d'ajouter un réacteur de floculation.
