Connecteur fil à carte - euromakers - 2 voies - pcb - PCB-TRV2P-5.08-PPD

Obtenir un devis / prix
Prix et détails sur demande
Euro Makers
Echanger avec le vendeur
Vendu par EURO MAKERS En savoir plus
Connecteur fil à carte - euromakers - 2 voies - pcb_0

Description

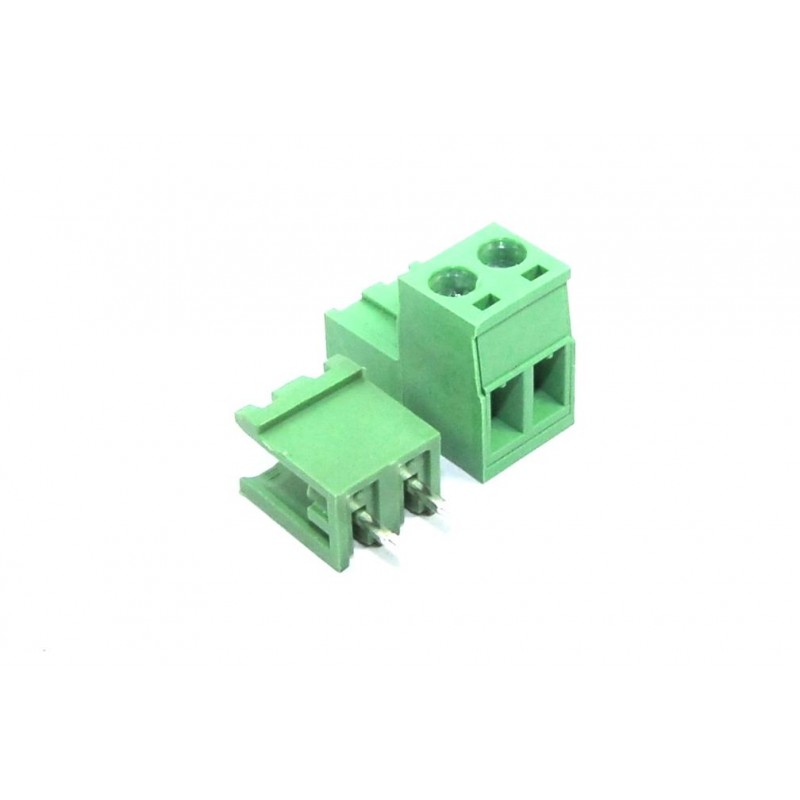

Connecteur fil à carte (bloc de jonction en 2 partie), avec embase male à souder sur le circuit imprimé (PCB) et bornier à vis femelle, 2 contacts (2 voies ou pins) pour circuits imprimés et PCB.
Ce bloc de jonction contient 2 connecteurs en Nylon PA66 enfichables (embase Mâle et teminal à vis Femelle) au pas de 5,08mm et est un classique pour faire arriver 2 câbles de relativement grosse section (alimentation d'une carte par exemple, ou d'un moteur DC), de façon perpendiculaire au circuit.
Idéal pour l'alimentation de votre circuit ou le transit d'un courant élevé (jusqu'à 15A à 300V). Ce composant est un classique et son empreinte ("footprint") disponible en standard dans les librairies des principaux logiciel de conception de circuits imprimés et dans Eagle (gratuit pour les Makers).
Les câbles viennent orientés en perpendiculaire du circuit ou de la carte, ce qui en font des connecteurs idéals pour sur les circuits installés verticalement (derrière une façade de boîtier par exemple)
Un excellent choix pour l'alimentation des cartes et la connexion de câbles jusqu'à 2,5mm2.Avec sa distance entre bornes de 5,08 mm (0,2 pouce), ce borniers est compatible avec les breadboards (un broche tous les 2 trous) et un très grand nombre de circuit imprimés et micro contrôleurs.
  • 2 contacts (2 voies ou pins)
  • Distance entre les bornes : 5,08 mm
  • Couleur : Vert
  • Courant Max : 15A
  • Tension Max : 300V
  • Température de Fonctionnement : -30°C à +120°C
  • Diamètre Câble Max : 2,5 mm2
  • Dimensions de l'embase: 8,5mm x 10,2mm x 12mm (largeur, Longueur, Profondeur)
Fiche technique :
Nombre de Pins : 2 pins
PAS : 5.08mm
Type de Connecteur : Fil-à-Carte (PCB)
