Conditionneur pont de jauge 9243
Description
Signaux d'entrée : Capteur de force, de pression ou de couple à pont de jauges (4 ou 6 fils), capteur potentiométrique ou analogique. - Précision <0.05%

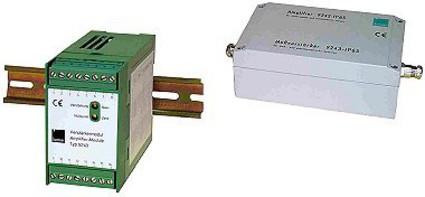

Le module d'amplification 9243 est utile partout où une mesure de signal provenant d'un pont de jauges, d'un potentiomètre ou d'un capteur DC/DC doit être converti en un signal standard. Il est possible d'installer le module sur un rail DIN à proximité du capteur. Une version IP65 est également disponible pour des applications dans des environnements hostiles. Ses possibilités d'alimentation lui permettent d'être intégré à une armoire électrique facilement.
La tension d'excitation du capteur est générée par le module. Il peut aussi être régler en plage de 2,5V/5V/10V. avec des commutateurs DIP. Le courant d'alimentation maximum de 35 mA permet le raccordement en parallèle de plusieurs jauges de contrainte, par exemple, pour l'addition de variables de mesure.
Une source de tension de référence très précise est intégrer au système pour les besoins de calibration.
Avec le modèle 9243 il est possible d'utiliser la technique 6 fils permetant de négliger les influences dues à la variation de résistance des câbles de rallonges. Les imprécisions sont directement corrigés électroniquement.
Le module d'amplification 9243 est utile partout où une mesure de signal provenant d'un pont de jauges, d'un potentiomètre ou d'un capteur DC/DC doit être converti en un signal standard. Il est possible d'installer le module sur un rail DIN à proximité du capteur. Une version IP65 est également disponible pour des applications dans des environnements hostiles. Ses possibilités d'alimentation lui permettent d'être intégré à une armoire électrique facilement.
La tension d'excitation du capteur est générée par le module. Il peut aussi être régler en plage de 2,5V/5V/10V. avec des commutateurs DIP. Le courant d'alimentation maximum de 35 mA permet le raccordement en parallèle de plusieurs jauges de contrainte, par exemple, pour l'addition de variables de mesure.
Une source de tension de référence très précise est intégrer au système pour les besoins de calibration.
Avec le modèle 9243 il est possible d'utiliser la technique 6 fils permetant de négliger les influences dues à la variation de résistance des câbles de rallonges. Les imprécisions sont directement corrigés électroniquement.
Besoin de plusieurs devis pour comparer ?
Gagnez du temps avec la demande groupée.
Nombre de voies de conditionnement :
