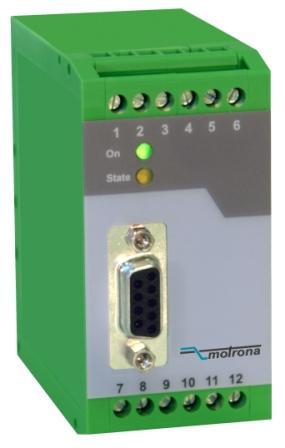

Compteur d'impulsion zu252
![Compteur d'impulsion zu252_0](https://www.hellopro.fr/images/produit-2/8/3/6/compteur-d-impulsion-zu252-5629638.jpg)
Description
Compteur d'impulsions Rail DIN sortie analogique bidirectionnelle +/-10 Vdc 0/ 4-20mA liaison RS232/RS485 temps de cycle < 1 msec fmax : de 200 Khz à 1 Mhz
Ce convertisseur est destiné à la conversion d impulsions comptées en valeur analogique
(information angulaire ou linéaire) vers une valeur analogique ou une donnée accessible par la liaison série.
Convient pour le raccordement de codeurs incrémentaux avec sortie TTL 5V ou sortie HTL 24V
Sorties analogiques +/- 10 V, 0-20 mA et 4-20 mA proportionnelles à la position comptée
Interface RS232 et RS485 pour lecture de linformation du codeur
Etalonage simple grace à la fonction APPRENTISSAGE ou avec PC
(logiciel d opérateur est fourni gratuitement, cf Téléchargement)
Possibilité d introduction de consigne pour courbes caractéristiques quelconques de linéarisation
Alimentation : 18 à 30 V c.c.
Consommation : environ 85 mA à 18 V (+5,5 V sans charge)environ 60 mA à 30 V
Alimentation du codeur : +5,5 V +/- 5 % (charge max. : 250 mA)
Entrées (RS 422 / TTL différentiel) : RS 422 fmax = 1 MHz
Entrées TTL asymétriques : LOW < 0,5 V, HIGH > 2,5 V, fmax = 200 kHz
Entrées HTL asymétriques : LOW < 3 V, HIGH > 10 V, fmax = 200 kHz (Ri = 4,75 kOhms)
Entrée « Contrôle » : LOW < 3 V, HIGH > 10 V
durée dimpulsion min. 3 msec.
Sorties analogiques : +/- 10 V (> 5 kOhm)
0-20 mA / 4-20 mA (<270 Ohm)
Résolution de la sortie analogique : 14 bits (+ 10 V / +20 mA ... -10 V/ -20 mA)
Précision de la sortie analogique : 0,1 % +/- 1 chiffre
Temps de réponse de la sortie
analogique en mode normal : environ 1 msec
Temps de remise à zéro de la sortie
analogique lors de la réinitialisation : 1 msec
Plage de températures : 0 à 45°C
Poids : environ 190 g
Conformité et normes : CEM 2004/108/CE: EN 61000-6-2 EN 61000-6-3
Ce convertisseur est destiné à la conversion d impulsions comptées en valeur analogique
(information angulaire ou linéaire) vers une valeur analogique ou une donnée accessible par la liaison série.
Convient pour le raccordement de codeurs incrémentaux avec sortie TTL 5V ou sortie HTL 24V
Sorties analogiques +/- 10 V, 0-20 mA et 4-20 mA proportionnelles à la position comptée
Interface RS232 et RS485 pour lecture de linformation du codeur
Etalonage simple grace à la fonction APPRENTISSAGE ou avec PC
(logiciel d opérateur est fourni gratuitement, cf Téléchargement)
Possibilité d introduction de consigne pour courbes caractéristiques quelconques de linéarisation
Alimentation : 18 à 30 V c.c.
Consommation : environ 85 mA à 18 V (+5,5 V sans charge)environ 60 mA à 30 V
Alimentation du codeur : +5,5 V +/- 5 % (charge max. : 250 mA)
Entrées (RS 422 / TTL différentiel) : RS 422 fmax = 1 MHz
Entrées TTL asymétriques : LOW < 0,5 V, HIGH > 2,5 V, fmax = 200 kHz
Entrées HTL asymétriques : LOW < 3 V, HIGH > 10 V, fmax = 200 kHz (Ri = 4,75 kOhms)
Entrée « Contrôle » : LOW < 3 V, HIGH > 10 V
durée dimpulsion min. 3 msec.
Sorties analogiques : +/- 10 V (> 5 kOhm)
0-20 mA / 4-20 mA (<270 Ohm)
Résolution de la sortie analogique : 14 bits (+ 10 V / +20 mA ... -10 V/ -20 mA)
Précision de la sortie analogique : 0,1 % +/- 1 chiffre
Temps de réponse de la sortie
analogique en mode normal : environ 1 msec
Temps de remise à zéro de la sortie
analogique lors de la réinitialisation : 1 msec
Plage de températures : 0 à 45°C
Poids : environ 190 g
Conformité et normes : CEM 2004/108/CE: EN 61000-6-2 EN 61000-6-3
