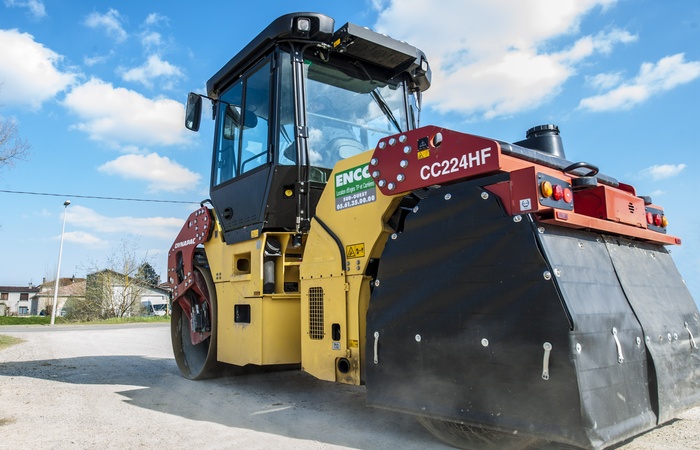

Compacteurs mixtes dynapac cc224 c

COMPACTEURS MIXTES DYNAPAC CC224 C
Descriptif technique
8 tonnes 200
Largeur de bille : 1500
Poids : CC224CHF
Poids max. en ordre de marche : 8 200 kg
Poids en ordre de marche (avec ROPS) : 7 400 kg
Poids sur le cylindre (AV/AR) : 3 850/3 550 kg
Conduite
Vitesse de travail : 0-12
Oscillation (AV/AR) : ±7
Aptitude en pente théorique : 49 %
Caractéristiques de compactage
Charge par roue : 888 (kg/wheel)
Force centrifuge (grande/petite amplitude) : 72/38 kN
Amplitude nominale (grande/petite): 0,70/0,20 mm
Charge linéaire statique : 25,7 kg/cm
Fréquence de vibration (grande/petite amplitude): 48/62 Hz
Capacité du réservoir d'eau : 750 l
Réservoir d'émulsion : 78 l
Moteur
Marque/Modèle : Cummins QSB 3.3 T3
Type : Diesel turbo à refroidissement par eau
Puissance, SAE J1995 : 60 kW (80,0 ch) @ 2 200 tr/mn
Puissance, SAE J1995 : 74 kW (99 ch) @ 2 200 tr/mn
Capacité du réservoir de carburant : 130 l
Système hydraulique
Translation : Pompe à pistons axiaux à débit variable et moteurs (3) à pistons axiaux à débit variable.
Vibration : 1 pompe à pistons axiaux à débit variable.1 moteur à pistons axiaux à débit constant.
Direction : 1 pompe à engrenages.
Frein de service : Hydrostatique commandé par le levier de translation.
Freins de secours : Multidisques auto-serrants sur chaque cylindre
